AD9834-это 75 МГц, устройство DDS с низкой мощностью, способное производить высокоэффективные синусоидальные и треугольные выходы. Также интегрирует свой on-chip компаратор, поддерживает поколение квадратных волн для производства часов. Когда напряжение питания составляет 3 В, энергопотребление составляет всего 20 МВт, очень подходит для чувствительных к питанию применений.
AD9834 обеспечивает фазовую модуляцию и функцию частотной модуляции. Частотный регистр 28 бит; Частота часов 75 МГц, может достичь разрешения 0,28 Гц. Аналогично, когда частота часов составляет 1 МГц, AD9834 может достичь разрешения 0,004 Гц. Влияет на частоту и метод фазовой модуляции через последовательный интерфейс для загрузки регистратора, затем зарегистрируйтесь по или переключатели ffet/pchose.
AD9834 через трехпроводной последовательный интерфейс для записи данных. Последовательный интерфейс, работающий на частоте до 40 МГц и совместимый со стандартами цифровой обработки сигнала и микроконтроллера. Устройство от 2,3 В до 5,5 В. Аналоговые и цифровые секции независимы, вы можете использовать различные источники питания; например, AVDD может быть 5 В, и DVDD может быть 3 В.
AD9834 имеет контрольный контакт сна (сна), для поддержки режима отключения питания снаружи. Ни одна часть устройства не может выключаться, чтобы минимизировать энергопотребление. Например, при генерации выходного сигнала часов можно выключить ЦАП. Устройство использует 20-контактный разъем TSSOP посылка.
Используется для частотного возбуждения/генерации сигналов, настройки частоты фазы и модуляции, маломощных РЧ/систем связи, измерения потока жидкости и воздуха, применения датчика, близость, обнаружение движения и дефектов, тестирование и медицинское оборудование.
Технические характеристики:
Узкополосный SFDR:> 72 дБ
Источник питания: 2,3 V ~ 5,5 V
Выходная частота: до 37,5 МГц

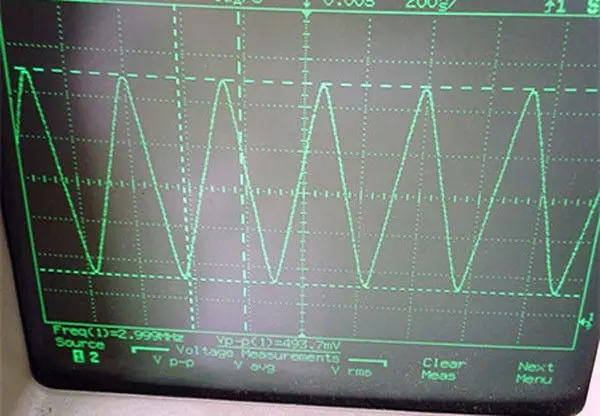

Выходная волна: синусоидальный выход/Треугольная волна выход
Компаратор: On-chip компараторы
Интерфейс: трехпроводной последовательный периферийный интерфейс
Расширенный температурный диапазон: от-40 °C до + 105℃
Варианты энергосбережения: да
Потребляемая мощность: 20 МВт (при 3 В)
Область применения:
1. Частотный стимулятор/Генерация сигналов
2. Настройка фаз частот и модуляция
3. Низкомощные радиочастотные/коммуникационные системы
4. Измерение потока жидкости и газа
5. Сенсорное Применение: близость, движение и обнаружение дефектов
6. Тест и медицинское оборудование
Модуль Особенности
1, источник питания: DC5 ~ 12 V 0.02A
2. Выход-два дифференциальных сигнала: выход +, выход-сопротивление 200R и односторонний квадратный сигнал волны SQU. Интерфейс SMA female.
3, все интерфейсы управления защищены для различных потребностей
4, по умолчанию внутренний 75 м Высокоточный активный кварцевый генератор часов
5, Синусоидальная волна может выходить 30 м квадратная волна 5 м треугольная волна 5 м signa
Посылка содержание
100% Фирменная Новинка
1 модуль генератора сигналов XAD9834 DDS синус/треугольник/источник сигнала квадратной волны
