AD9834 модуль DDS источник сигнала Синусоидальная волна треугольная волна квадратная волна генератор сигналов с регулируемой амплитудой

Описание

Краткое введение:

Ad9834-это Программируемый генератор сигналов, способный производить на частоте of0-37.5MHZsine волны, треугольной волне, квадратной волновой сигнал. генератор сигналов широко используется в различных измерениях, поле возбуждения и отклика во времени, выходная частота может быть запрограммирована программным обеспечением, легко регулируется, основные Частотные часы is75MHzTime, точность is0.28Hz, основные Частотные часы is1MHzTime, точность может быть получена 0.004hz 。 can pass3Serial Интерфейс записи данных.

Характеристики продукта

NarrowbandSFDR> 72 дБ

2,3 Vto5.5 прочный поставки

Выходная частота до 37,5 МГц

Выход синусоидальной волны/выход треугольной волны

На чип Интегрированный компаратор

Интерфейс Three wire typeSPI®

Расширенный диапазон температур: от-40℃до + 105℃

Мощность параметры экономии

Мощность отходов: 20 МВт (3 VTime)

20 PinTSSOP

Применение

Частота возбуждения/Генерация формы волны

Настройка фаз частоты и модуляция

Низкое энергопотребление rf/система связи

Измерение расхода жидкости и газа

Применение датчика: близость, обнаружение движения и дефектов

Тестирование и медицинское оборудование

Ad9834это пункт. 75 МГц, низкое энергопотребление ddsdember, высокая производительность позиционные волны и треугольная волна выход. компаратор также интегрирован в чип, поддерживает генерацию квадратной волны для генерации часов. когда напряжение питания is3 VTime, его Потребляемая мощность составляет только 20 МВт, очень подходит для приложений со строгими требованиями к энергопотреблению. AD9834Provide фазы Функции модуляции и частотной модуляции. частотный регистр is28 позиции; тактовая частота is75 МГц, может достигать 0,28 HzResolution 。 с тактовой частотой is1 MHzTime, AD9834Can achie0.004 HzPointsDiscrimination rate. метод, чтобы повлиять на частоту и фазовую модуляцию, состоит в загрузке и отправке через последовательное межфазовое устройство, затем через программный переключатель orfвыберите/pceltpin Registerimplement 。

Ad9834 запись данных через три провода последовательного интерфейса 。 этот последовательный интерфейс может работать до 40 MHzClock rate, и с dspmicro контроллер совместим 。 устройство adopts2.3 Vto5.5 V источник питания 。 аналоговые и цифровые части уникальны друг для друга, различные блоки питания Может использоваться; например, AVDDCould be5 V, andDVDDCould be3 V. AD9834Pin с контролем сна (сна), поддержка отключения от внешнего управляемого режима 。 неиспользуемые части устройства могут быть выключены, чтобы минимизировать потребление энергии. например, при генерации тактового выхода можно выключить. ЦАП 。 устройство Adopts20PinTSSOPencapsulation 。

Особенности дизайна:

1. Рабочее напряжение: 2,3-5,5 В

2. Диапазон рабочих температур:-40 ~ + 105℃приставка = o

3. Загрузка платы 75 МГц (точность is50ppm) Активный кварцевый генератор, точность шага составляет 0.28гц.

4. Плата загружает150mвысокоскоростной усилитель 。

5. Модуль имеет два дополнительных синусоидальных выхода, два способа plus35mhzофициальный фильтр низких частот,

Лучше и стабильнее, чем прямая Выходная Форма волны, выходная амплитуда 500mv о.

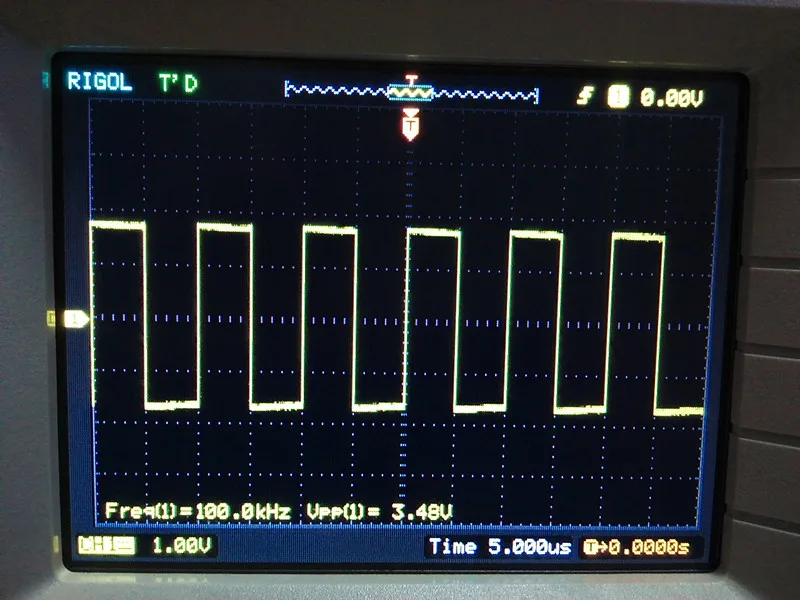

6. Модуль имеет один канал квадратной волны, прост в использовании,Выход amplitude3.3VAbout 。

7. Модуль имеет выход после усиления сигнала, усиления синусоидальной волны и треугольной волны, и он имеет функцию амплитудной программной регулировки, простой в использовании, выход усиления is4.5VPP, по мере увеличения частоты сигнала амплитуда будет уменьшаться。

8. Очень маленький размер: 43 мм X 60 мм.

9. DeliverySTC, 51и другие часто используемые одночиповые программы отладки и сопутствующая информация.

Информация включает в себя: схема (PDF), ad9834 детальная китайская информация, (51andSTM32drive) процедуры и т. Д.

Изображение объекта выглядит следующим образом:

AD9834 модуль DDS источник сигнала Синусоидальная волна треугольная волна квадратная волна генератор сигналов с регулируемой амплитудой

Дисплей результатов измерений

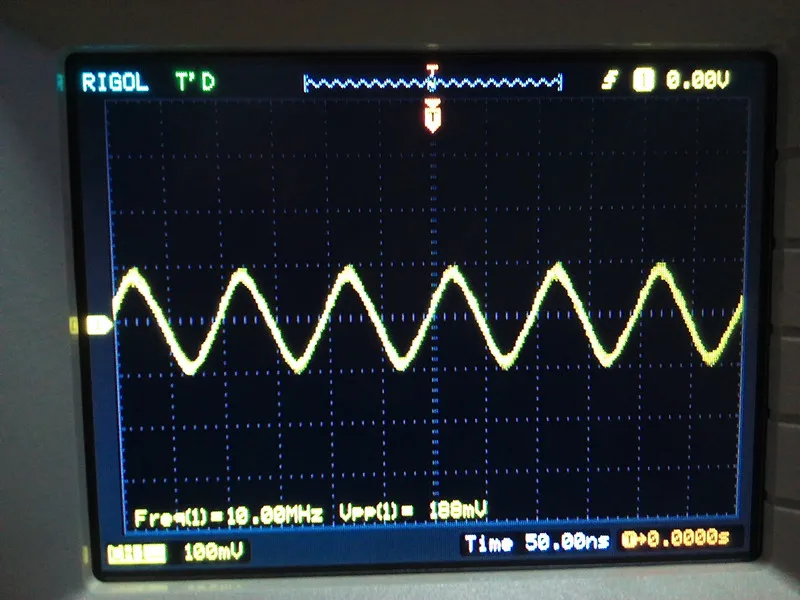

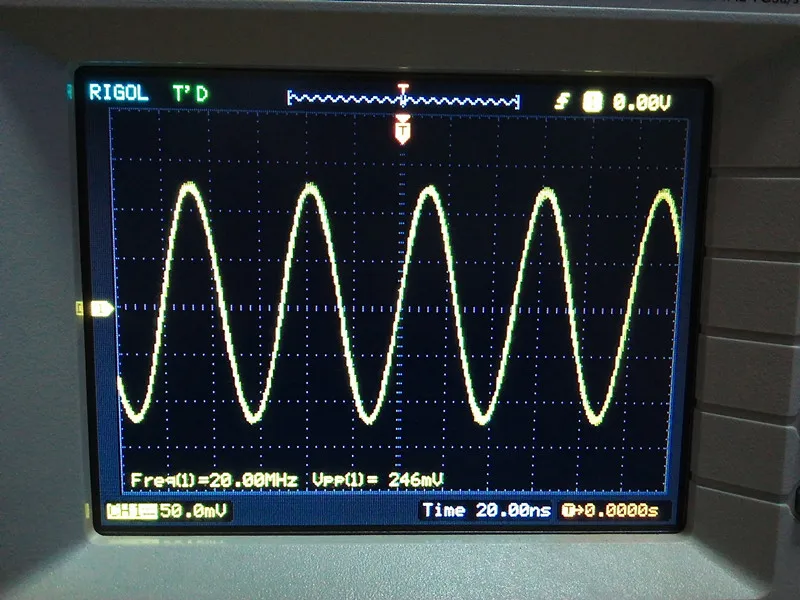

Результаты измерений синусоидальной волны:После фактического теста, выходные формы сигналов все in25mhzи затем он начинает искажать, и гармоник, по мере увеличения частоты, амплитуда выхода уменьшается соответственно.

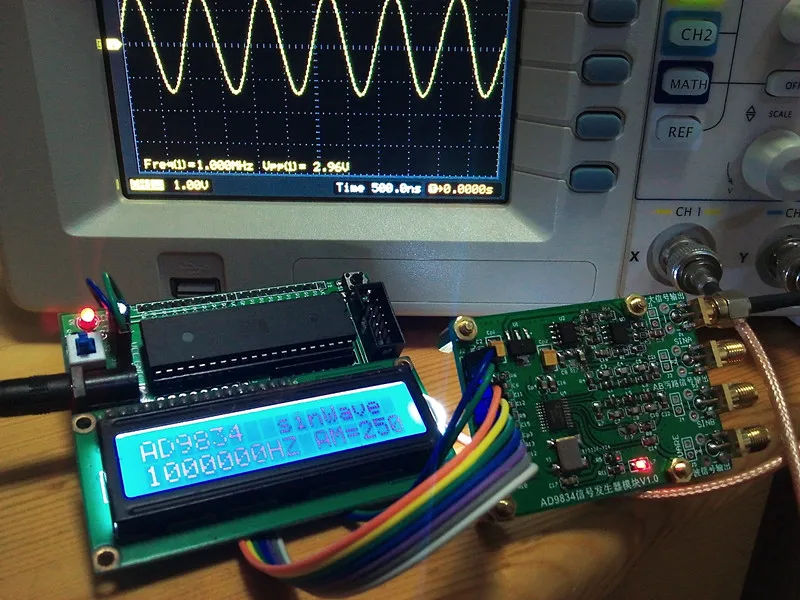

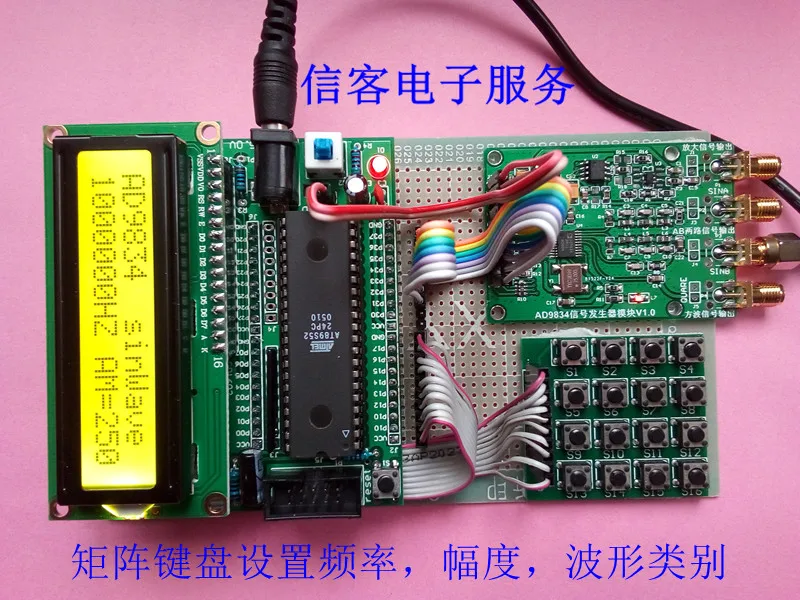

Вот программа gift51одночиповая тестовая плата, включая частоту модуляции, амплитудную модуляцию, импульсную форму волны, и легко useLCD1602Программа отображения, небольшая модификация удовлетворит ваши потребности. Особенно когда это трудно сделать дизайн и программирование, эта программа будет очень полезна для вашего дизайна。
