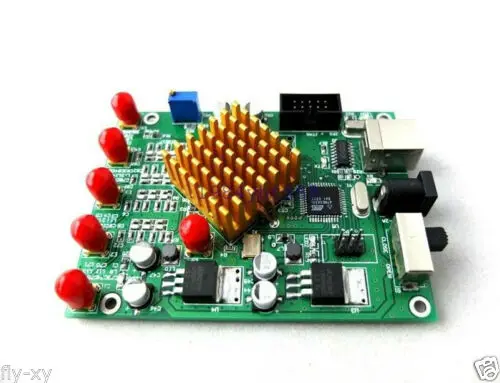

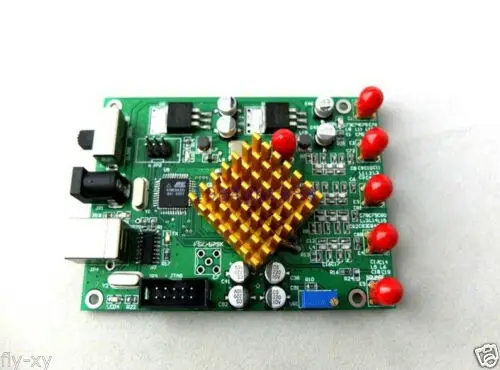

AD9854 100 МГц синусоидальный генератор сигналов DDS + управление программным обеспечением ПК FSK BPSK

Частота/фаза/амплитуда управляемая от ПК

С программным обеспечением на английском языке

Введение инструмента:

Основываясь на советах с предыдущими покупателями, мы изменили предыдущий интерфейс последовательного подключения к интерфейсу USB для более удобного использования.

Другие функции остаются без изменений: одинаковая высокая производительность!

Это генератор сигналов DDS на 0 ~ 100 МГц. Он основан на самом передовом AD9854 (который имеет много Универсальных функций по сравнению с AD9850/9851) чипом и очень прост в эксплуатации.

Можно сделать эксперименты для одного тона, FSK, Ramped FSK, Chirp, BPSK и т. Д. Этот AD9854 включает в себя!

4 канала синусоида выход: 0, 90, 180, 270. Один канал выходной прямоугольный сигнал.

Предоставляются два набора программного обеспечения (на английском языке):

Набор 1 программного обеспечения управляет частотными данными Управления с ПК, MCU будет управлять связью данных.

Набор 2 отправляет параметры с ПК. MCU обрабатывает данные контроля частоты

Особенности:

-Выход двух групп дифференциальной сигнализации (0, 90, 180, 270) синусоидальной волны, которая может достигать наивысшего 100 МГц, и мы можем регулировка частоты, фазы, амплитуды через программное обеспечение на ПК. В то же время, выход одной группы квадратных волн.
-Разработан очень опытным инженером. Выходные сигналы красивые!
-Высокая мощность IC обеспечивает работу модуля при хорошей, стабильной производительности. Модуль также тщательно разработан, чтобы сохранить тепло на очень низком уровне. Это делает модуль может работать долго на 100 МГц.
-В комплект поставки входит микроконтроллер. Может общаться с ПК или другим MCU через последовательный интерфейс на модуле, так что мы можем легко контролировать выходную волну.
-Мы предоставляем программное обеспечение на английском языке, а также исходный код VB. Это очень полезно для обучения VB.
-Модуль может работать со всеми функциями AD9854: одиночный тон, FSK, Ramped FSK, Chirp, BPSK.
-AD9854 база данных функций основного диска, поэтому Пользователь может очень удобно записывать программы управления для чипа. Список програм:
Void init_9854 (void);
Void ad9854_phase1_adjustance (неподписанный int phase_value);
Void ad9854_phase2_adjustance (неподписанный int phase_value);
Void AD9854_frequency1_tuning_word (двойная частота _ значение);
Void AD9854_frequency2_tuning_word (двойная частота _ значение);
Void AD9854_delta_frequency_word (double delta_frequency_значение);
Void AD9854_update_clock (неподписанный длинный update_clock_value);
Void AD9854_ramp_rate_clock (неподписанный длинный часовой механизм);
Void ad9854_control _ bit (truct AD9854_bit Control _bit_value);
Void AD9854_I_gain (неподписанный Инт гейн-значение);
Void AD9854_Q_gain (неподписанный Инт гейн-значение);
Void AD9854_shaped_keying_ramp_rate (неподписанный char ramp_value);
Void AD9854_QDAC (неподписанный Инт QDAC_value);

Технические характеристики:

Размер: 72*98 мм

Работают на 5 V/1A

Максимальная мощность: 100 МГц (синус), 10 МГц (квадратная волна)

Шаг: 1 mirco Hz

Амплитуда регулируемая, точность управления 12 бит регулируемая

Аппаратное обеспечение позволяет использовать внешнюю частоту часов, удаляя один резистор.

Посылка:

1 кабель SMA (для подключения от модуля к oscilliscope)

USB кабель (1 шт.);

Программное обеспечение и исходные коды будут отправлены по электронной почте.

Примечание: модуль работает при 5 В/1 А. Так как есть так много различий между вилками из страны в страну, мы в основном не предоставляем преобразователи напряжения питания для этого продукта.
