AD9854 DDS генератора сигналов модуль Совет по развитию Полнофункциональный ПК Управление программного обеспечения

Описание

1, выход двух наборов дифференциальных выходов (фаза: 0180, 90270), до 100 МГц Частотный синусоидальный сигнал и частота сигнала и фаза, амплитуда может быть контролем процесса; одновременно Выводит сигнал квадратной волны;

2, эта плата является старшим инженером по дизайну, выходной сигнал очень красивый, этот чип цепи обрабатываются правильно, что вызовет зазубрение формы выходной волны, джиттер выходного сигнала, искажения. Ссылка на оригинальный дизайн PCB бокового модуля.

3, этот модуль материала стресса, с помощью ИС блока питания, стабильность и надежность модуля значительно увеличены, и плиты тепла значительно уменьшены, и конструкция платы может достичь охлаждающего эффекта может быть длительной стабильностью работы на частоте работы 100 МГц; использует много микросхем конденсаторов, Форма выходного сигнала очень полезна для требований к источнику питания значительно снижена, нормальный источник питания может быть использован.

4, AD9854 все контакты управления подключены к MCU (AVR) для ввода/вывода, чип AD9854 можно полностью контролировать.

5, модуль с микроконтроллер, может общаться с пк через последовательный порт или другие MCU связи, чтобы облегчить контроль AD9854 форма выходного сигнала.

6. Для обеспечения программного обеспечения управления ПК и обеспечения исходного кода VB, чтобы узнать VB также очень полезная ссылка.

7, Размер модуля: 72 мм * 98 мм

8, может достичь всех функций AD9854 чип одиночный тон, FSK, Ramped FSK, Chirp, BPSK;

9, при условии, что основной чип AD9854 driver library, может быть очень удобным для записи AD9854DDS чип управления процедуры. Список ниже:

Void init_9854 (void);

Void ad9854_phase1_adjustance (неподписанный int phase_value);

Void ad9854_phase2_adjustance (неподписанный int phase_value);

Void AD9854_frequency1_tuning_word (двойная частота _ значение);

Void AD9854_frequency2_tuning_word (двойная частота _ значение);

Void AD9854_delta_frequency_word (double delta_frequency_значение);

Void AD9854_update_clock (неподписанный длинный update_clock_value);

Void AD9854_ramp_rate_clock (неподписанный длинный часовой механизм);

Void ad9854_control _ bit (truct AD9854_bit Control _bit_value);

Void AD9854_I_gain (неподписанный Инт гейн-значение);

Void AD9854_Q_gain (неподписанный Инт гейн-значение);

Void AD9854_shaped_keying_ramp_rate (неподписанный char ramp_value);

Void AD9854_QDAC (неподписанный Инт QDAC_value);

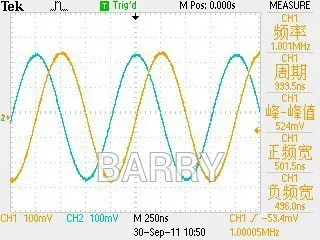

Измеренная Форма волны модуля фисрт:

Примечание: фактический осциллограф осциллографа сигнала, чем изображение выглядит гораздо лучше эффект

Во-вторых, модули приложения:

1, высокая точность, высокая стабильность, высокочастотный программируемый источник сигнала

2, специальный источник сигнала;

3, используется в качестве модуля обучения производительности DDS;

В-третьих, параметры производительности модуля:

1, рабочее напряжение и ток: 5 V 1A

2, максимальная Выходная частота: синус 100 МГц, 10 МГц квадратная волна

3, Шаг частоты: 1 Гц

4. Амплитудное регулируемое управление точностью 12 бит регулируемое.

В-четвертых, комплект:

5, этот шаблон не включает питание (5V1A или 2A);
