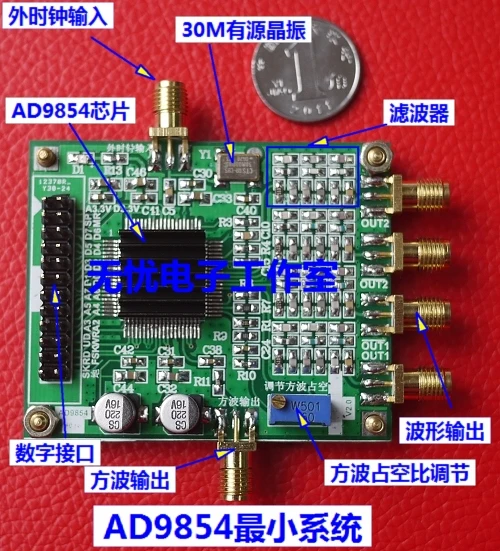

AD9854 DDS модуль DDS Совет по развитию генератор сигналов может заменить 100 МГц кварцевый генератор

Клиенты могут скачать демонстрационные видео: link Baidu cloud.

Http://pan.baidu.com/s/1mgwmeYOОбщее введение

Http://pan.baidu.com/s/1dD25ZO1Программа плюс интерпретация данных

Http:/pan.baidu.com/s/1o6CG0YY DDS универсальная установка хоста

(После копирования ссылки, Откройте веб-страницу)

AD9854 DDS генераторМодульнаяDDS генераторМакетная платаГенератор сигналовLC с жидким с украшением в виде кристаллов

AD9854Модуль функции минимального размера,Печатная платаРазмер пластины:

6,2 см * 5 смНа него можно обратить внимание1Монета с уголком.

Модуль инновационные функции:

1) Размер отрасли самый маленький.

2) С хорошим тепловыделением, как положительные, так и отрицательные поверхности имеют тепловыделение.

3)12864ЖК-дисплей, может быть установлен ключомAD9854.

4) ПринятьSTCЧип,51Управляйте ядром, программа легко понять,

В двух разработках.

5) Для пользователяUSBИнтерфейс, который можно использовать в качестве STC загрузчика.

6) Четырехконтурный выход имеет фильтр

7)3AЛинейный регуляторICДля того чтобы удовлетворятьAD9854Большой требования к источнику питания.

Описание:

МодульSTCОдночиповая компьютерная плата управления иAD9854ASQСигнальная пластина состоит из двух частей.24Ядро и иглы соединены. Мощность системы находится на контрольной плате одного микрокомпьютера.DDS генераторПомехи сигнала, два модуля можно зафиксировать вместе 6-угольный медной колонны, и могут быть разделены и зафиксированы, просты и удобны.

Управление доска3,3 VТип чип, использованиеSTC15L2K60S2Микрокомпьютер с одним чипом, черезUSBПрограмма последовательной загрузки, использование программыC51Развитие, простое и легко понять.

Модуль Производительность:

ОAD9854Производительность вADIОфициальный веб-сайт можно найти с помощью официальных инструкций, я уверен, что покупатели имеют четкое понимание, все больше не беспокоятся.

Модули выбранныеDDS генераторМодель чипа-AD9854ASQСамые высокие системные часы300 МГцВыход2Дорожного движения120 МГцОртогональная сигнала и1Сигнал той же частоты квадратной волны.

Модули могут быть выполненыAD9854Все функции вкратце представлены следующим образом:

1На одной частоте режим вывода2Ортогональная сигнала

2:4Дорожного движенияFSKМодуляции сигнала выход

3:4Дорожного движенияСпроситьМодуляции сигнала выход

4:4Дорожного движенияBPSKМодуляции сигнала выход

5:4Выход сигнала сдвига пути, программируемый диапазон развертки

6:1Lu Fangbo сигнала

Модульная цепиADIОфициальная информация основана на дизайне, и сделал много изменений от элементов электромагнитной совместимости, электромагнитных помех и гуманности.

1) Двойной источник питанияАналоговый источник питания и цифровой источник питания поставляются отдельно. Магнитные бусины используются вместе, чтобы уменьшить помехи аналоговых сигналов для цифровых схем, и Эффект заметен в высокочастотной цепи.

2) Гибкость управления:Модуль не настраивает ни один процессор, но соединяет все линии управления.2,54 ммС одной стороны, пользователь может выбрать соответствующий процессор с одной стороны; с другой стороны, сам модуль является высоким источник частотного сигнала, и процессор будет подвержен сильным электромагнитным помехам.

3) Триггер гибко:МодульнаяFSK,OSKЛиния триггерного сигнала не только подключена к контакту, но и срабатывает процессором.

4) Выход квадратной волны является гибким:Два входных конца внутреннего компаратора модуля могут быть изготовлены из4Выбор переключателя кода битIOUT1ИIOUT2Вы можете выводить50%Рабочий цикл Fang Bo может также выводить квадратную волну с регулируемым циклом работы.

5) Рассеивание тепла:AD9854ASQПроблема нагрева является более заметной, что также является общей проблемой в генераторе высокочастотных сигналов; модуль принимает эффективные меры тепловыделения в конструкции платы, А затем сотрудничает с теплоотводом, чтобы решить проблему рассеивания тепла чипа.

6)USBСвязь функция:ПрименениеCH340Чип, осуществленияUSBСвязь функции. Может управляться верхним компьютеромAD9854Функция,LCD12864Он также может отображаться на жидком кристалле.

Информация о доставке и список:

1Она предоставляет схему одночиповой компьютерной платы управления.PDFФайл)

2ОбеспечиваемDDS генераторСхема схемы платы сигнала(PDFФайл)

3ОбеспечиваемC51Инженерный код, создание средыKeil4

4Содержащие плата управления+Жидкость с украшением в виде кристаллов+ AD9854Минимальная системная плата

Задний сценический усилитель модуль

AD9833 AD9851 AD9952 AD9854 AD9910 высокая производительность DDS режим

Блок электронаДизайн конкурса, модуль источника сигнала, модуль источника сигнала RF.

Один, введение модуля

1.Отбор чипов:AD9854,Выбор основная частота300 МГцВ то время, самое высокое может быть потеряно

Частота выхода120МГц

2, выход Vpp составляет около 500мВ, амплитуда различных частотных точек отличается.

Справочные ресурсы

3. Обеспечение тестовой программы и схемы в формате PDF

4. Обеспечить выходной интерфейс 5 каналов

5, почта-~

Две. Список поставки

1, основная плата, содержащая контрольную панель.

2. код источника питания, схема PDF stall

Три, другие аксессуары продаются в нашем магазине, и другие модули DDS.

Четыре, физическая карта и частичная схема сигнала

Изображение Оценка:

Общее представление

Супер сильный теплоотвод сзади

Модуль разделен после разделения модуля.

Модуль разделен после разделения модуля.

AD9854Отдельный модуль схема:

500 м осциллограф результаты измерений, Tek DPO4054 AD9854 диаграмму волны
