AD9910 модуль DDS модуль 1 г произвольное генератор сигналов V3

AD9910 модуль+STM32 функция оценки доска+ ADIОригинальное программное обеспечение ПК

1. характеристики модуля:

1. модуль AD9910 выполнен старшим инженером с красивым внешним видом, разумной планировкой и дизайном, и изысканные материалы.

2. AD9910 модуль все управления IO периферийный, подходит для необходимости для полных функций клиентов, может использоваться для вторичного развития.

3. совместим с большинством функций программного обеспечения ADI host, он может реализовать большинство функций процессора AD9910, и может быстро понять характеристики AD9910.A, автоматическая линейная/фазовая/Амплитудная функция сканирования;B) поддержка создания произвольных сигналов;C, 8 видов режима частоты, фазы и амплитуды; d, одночастотный режим, поддержка частоты, фазы, амплитуды регулируется; e, поддержка оперативной памяти, реализация очень сложного сигнала;F, с функцией сохранения параметров (официальная версия не имеет эту функцию).;

4. модуль поддерживает интерфейс USB, который может быть непосредственно представлен USB и удобным в использовании.

5, AD9910 Функция Чип введения:

1, 1 GSPS внутренняя тактовая частота (до 400 мГц аналоговый выход), два дифференциальных сигнала выхода;

2, 14 бит амплитуды, амплитуда 16384 уровня тонкий регулируемый.

3, 32 разрядник, разрешение частоты 0,23 Гц;

4, 16 бит фазовый регистр, фазовое разрешение 0,0055 градусов;

5, независимый программируемый DAC выходной ток;

6, AD9910 использует передовые технологии DDS запатентованных технологий, чтобы уменьшить потребление энергии в значительной степени.

7. Отличная динамическая Производительность:> 80 дБ узкая полоса SFDR;

8, Фазовый шум: ≤-125 dBc/Hz @ 1 кГц Смещение (400 мГц Перевозчик);

9, 8 типов частоты, фазы и амплитуды смещения.

10, автоматическая линейная или произвольная частота/фазовая/Амплитудная функция сканирования;

11, высокая скорость параллельного входа данных порт может непосредственно модулировать частоту, фазу, амплитуду или полюс.

12, AD9910 интегрирует статическую оперативную память, которая может поддерживать множество комбинаций частоты, фаза и/или амплитудная модуляция.

13, выходной терминал с фильтром низких частот 400 мГц;

Модуль измеряется сигнал

50 Гц синусоида

1 м синусоида

100 м синусоида

200 м синусоида

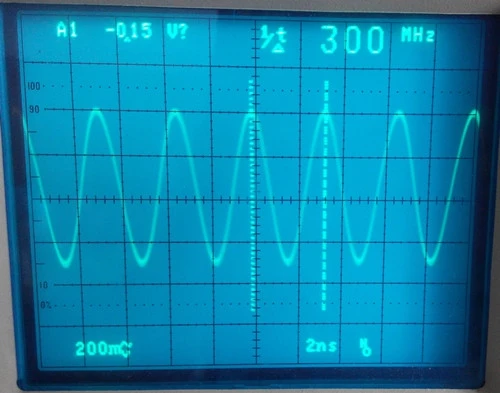

300 м синусоида

400 м синусоида

Три. Применение модулей:

1. синтез частоты частотного синтезатора (LO).

2. программируемые часы-генератор

3. Источник FM-FM для радиолокационной и сканирующей системы

4. Тестирование и измерительное оборудование

5. водохранилищ водитель устройства

6, модулятор поляризации

7. Быстрая Частотная частота.

8, AD9910ЧипИсследование;

Четыре, параметры производительности модуля:

1. оценочная плата и модуль AD9910 оба источника питания 5 В, могут быть напрямую через USB (5 В мощность) или оценочная плата с модулем AD9910 независимый блок питания 5 В (Если рабочая частота является относительно высокой или долгосрочной работой, рекомендуется использовать метод питания позади.);

2, выходная частота 0---400M.Разрешение является0,23 Гц или выше;

3. выходная амплитуда составляет 0-mdash; 1VPP (1 м высокого сопротивления), амплитуда уменьшается с частотой, и разрешение амплитуды составляет 16384.

4, фазное Разрешение: 0,0055 градусов.

Пять. Комплект:

1, AD9910 модуль 1 шт..

2, функция оценочной платы 1.

3, USB line one.

4, управление ПК + AD9910 схема схемы (PDF);
