Описание
1. Полный комплект
Список отгрузки: MCU плата управления + lcd + AD9910 основная плата + rf усилитель, обеспечить AD9910 основная плата + MCU Главная плата управления PDF файл схема, и соответствующий исходный код.
2. Основная плата AD9910 + плата управления
Список доставки: MCU плата управления + lcd + AD9910 основная плата, предоставляем AD9910 основная плата + MCU Главная плата управления PDF файл схема, и соответствующий исходный код.
(Через микроконтроллер STC + кнопка + ЖК-управление 12864, загрузка последовательного порта USB, обеспечивает канал одночастотной программы управления, частоту, амплитуду, можно регулировать.)
3. Основная плата AD9910
Список доставки: AD9910 основная плата, предоставьте AD9910 основная плата PDF файл схема, и соответствующий исходный код
Введение:
1, выберите чип: AD9910, основная частота выбрана 1000 МГц, самая высокая потеря
Выходная частота составляет 450 МГц, что может осуществлять подметание частоты, FM Источник.
2. Выход Vpp составляет около 500мВ, и амплитуда различных точек частоты варьируется, пожалуйста, обратитесь к определенной измеренной форме волны

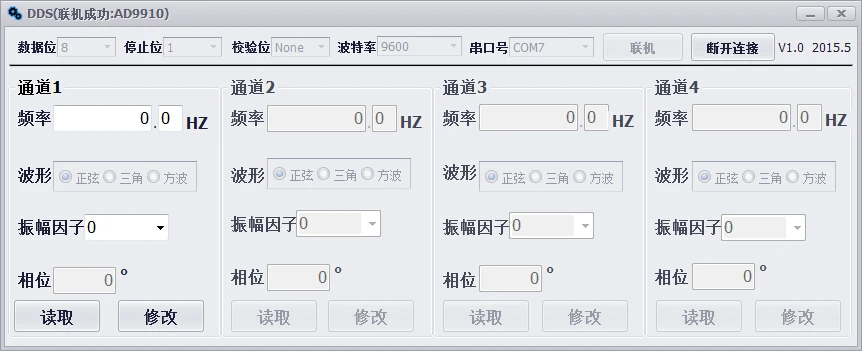

3. Предоставляем процедуры тестирования и схему PDF
4. Выходной интерфейс-интерфейс SMA 0-450 МГц
5, входной канал 1, исходный ввод времени
Особенности
1 внутренняя тактовая частота GSPS (до 400 МГц аналоговый выход)
Встроенный 1 GSPS, 14 бит ЦАП
Разрешение частоты: 0,23 Гц или выше
Фазовый шум: S-125 dBc/Гц (1 кГц смещение, 400 МГц носитель)
Отличная динамическая Производительность:> 80 дБ узкополосный SFDR
Последовательный вход/выход (1/0) Автоматическая линейная или произвольная функция сканирования частоты/фазы/амплитуды
Восемь типов частотного и фазового смещения
Синус (X) коррекция (arcsine фильтр)
Питание от 1,8 в и 3,3 В
Функция энергосбережения контролируется программным обеспечением/аппаратным обеспечением
100 pin tqfp-ep посылка
Интегрированная оперативная память 1024 word x32
PLL REFCLK мультипликатор
Параллельный путь данных интерфейса
Внутренний генератор, управляемый одним кристаллом
Фазы модуляции функция
Амплитуда модуляции функция
Нескольких устройств USB синхронизация данных
Применение
Agile local oscillator (LO) Частотный синтез
Синхронизирующих импульсов с программным управлением генератора
Радар и Система сканирования FM линейного FM источника
Тестирование и измерительное оборудование
Акустооптические драйвер устройства
Мдулятор поляризации
Быстро методу частотных скачков

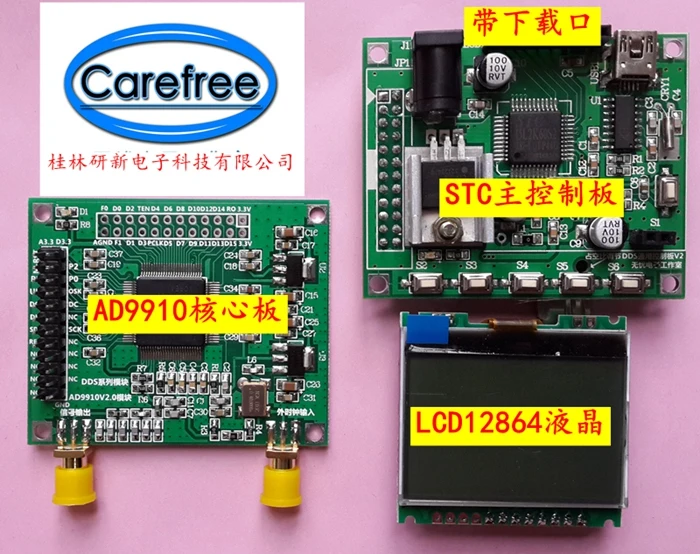

1 、AD9910 основная плата + STC микроконтроллер основная плата управления + 12864 жидкокристаллический

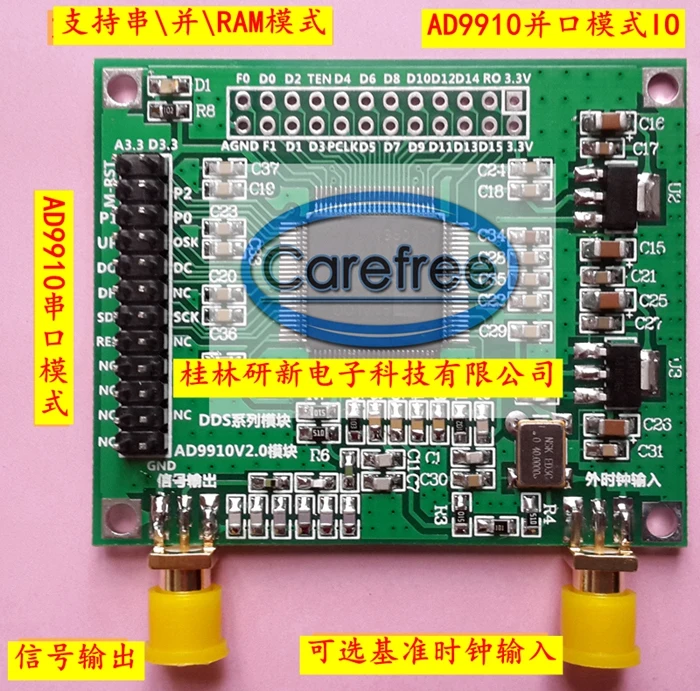

2 、 AD9910Основная плата

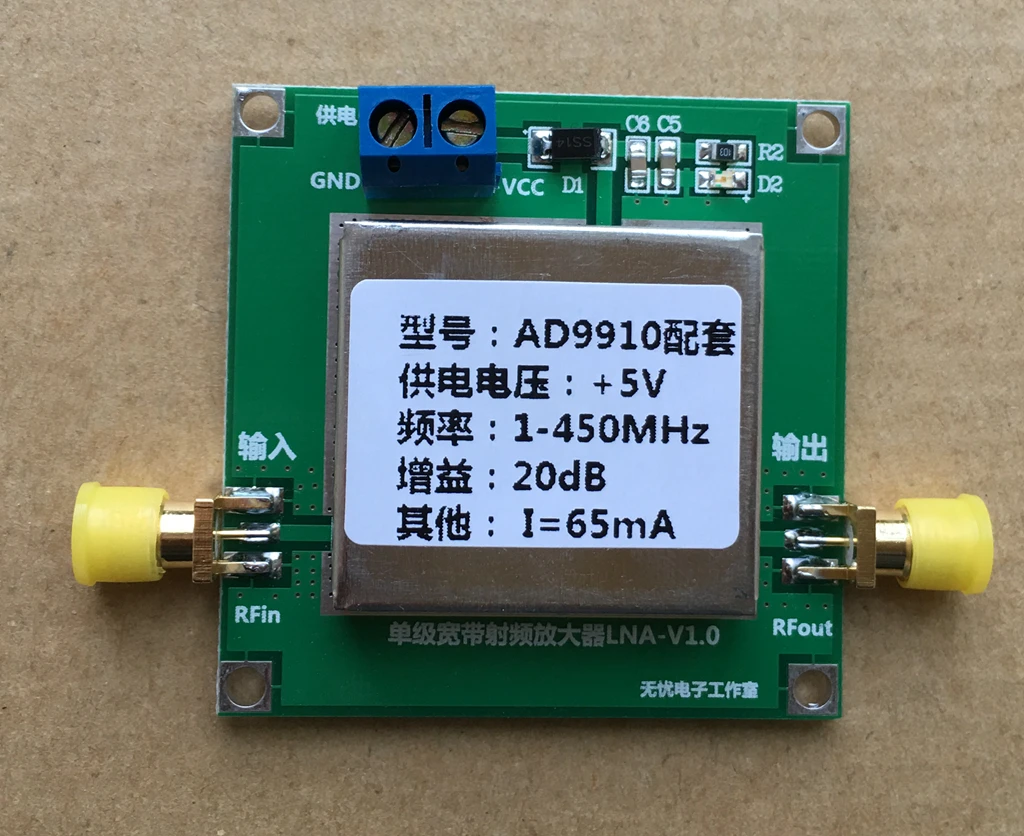

3. Изображение поддерживающего усилителя выглядит следующим образом:
4. Измеренная Форма волны (обратите внимание, что она должна быть измерена с линией SMA, не используйте зонд, из-за больших помех)
Сигнал 150 МГц показан следующим образом:
200 МГцФорма волны выглядит следующим образом:
400 МГцФорма волны выглядит следующим образом:
450 МГцФорма волны выглядит следующим образом:
