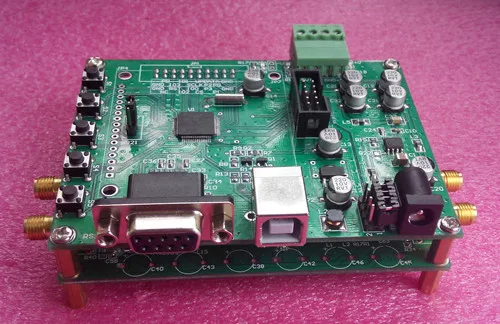

AD9958 AD9959 DDS генератора сигналов модуль ТРЕХФАЗНЫЙ источника сигнала V3 ПК программного обеспечения

AD9958/AD9959high frequencyddsmodular V3Edition

AD9958 2Проход+Управление панели+ OriginalpccontrolПрограммное обеспечение

AD9959 4Проход+Управление панели+ OriginalpccontrolПрограммное обеспечение

Пояснение: наше Оригинальное программное обеспечение, основанное на приложении, легче использовать, чем официальный, теперь его можно достичь.: Многоканальная частота, диапазон, контроль фазы, иASK, PSK, FSKOf2 ранга, 4 ранга, 8 рангов, 16 мощных функций модуляции, и реализации многомодовой линейной функции развертки (рампы FSK),Важно, что есть также функции сохранения.。

1. характеристики модуля:

1 、 AD9958/AD9959: 2/4 проход, 500 Мбит/с, Highest200MSine волна Выход;

2, 2/4 канала независимый частоты, регулируемый амплитудно-фазовый;

3. 32Bit аккумулятор, разрешение частоты лучше than0.12HZ, плата управления Accuracy1Hz;

4 、 14 бит фазы, фазы Resolution0.022degree, Управление доска Управление фазы Accuracy1degree;

5, 10 бит амплитуда регистр, Range1024Level прекрасно регулируется;

6. 2 ранга, 4 ранга, 8 рангов, 16 рангов, ASK, PSK, FSKPowerful функции модуляции;

7. Линейная частота, амплитуда и фазовая функция сдвига;

8. Независимый программный выходной ток;

9. Высокая скорость передачи сигнала;

10 、Originalpc Управление программного обеспечения, Управление доска adopted32positionMCU: STM32F103, Интерфейс hasUSB2.0And последовательный порт;PCSoftware и usbdriver поддерживает любую версию ОС Windows;

11. Используя модульный дизайн, вы можете использовать свой собственный модуль управления для управления;

12. provideAD9958/59основная программа источника драйвера, очень простая в использовании и трансплантация в anyMCU:

Void AD9958_CSR (неподписанные char данные);

Void AD9958_FR1 (неподписанные длинные данные);

ДваМодульная измеренная Форма волны:

Три. Применение модуля:

1.Гетеродина;

2 、Тесты оборудования;

3. синхронные часы.Высокий источник частотного сигнала;

4 、 трехфазный источника сигнала (AD9959Modular);

5, AD9958/AD9959Learning модуль;

Четыре. параметры производительности модуля:

1 、 Управление плата источника питания: usbcommunication: usbsupply Мощность к Управление доска, внешнего соединения 5 V питания AD9958/59 блок питания; RS232communication: внешнего соединения5 в блок питания supplyAD9958/59 для управления;

2. соединенный выход с использованием высокоскоростного операционного усилителя, после соответствия импеданса, Postposition200MWave фильтр;

3 、 выход frequency0 --- подача заявки на 200 м, 1 hzresolving питания;

4. Выходная amplitude0-2VPP @ 1 MHigh resistance, 0-1 Vpp @ 50 Europe,

Амплитуда плоская: 0-100 м @ 0,4 дБ

100M---150M @ 1dBПлоскостность

Амплитуда может быть осуществлена PC software1024Grade амплитуда тонкой регулировки;

5. Независимая фаза регулировки, 1 градусное тонкое разрешение фазы, может быть realizedIQIso-генерация сигнала.

Пять 、 комплект:

1 、 AD9958/AD9959Modular 1 блок

2. Модуль управления 1 блок

3. USBLine одна вещь

4. Программное обеспечение PCcontrol + схема (PDF) + другая информация + Техническая поддержка;

5 、 providestm32procedure (Примечание: это старая версия программы. не совместимо с новейшим программным обеспечением versionPCcontrol, поэтому не заменяйте его с помощью этой программной программы на плате, если она разработана, мы предлагаем купить другой. mcucontrol панель) 。
