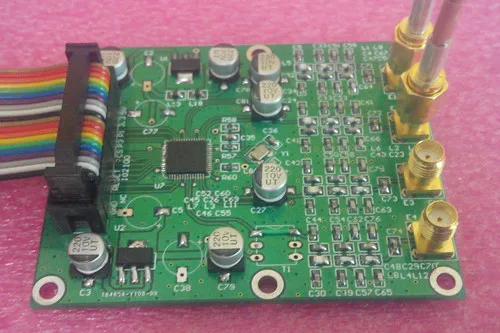

AD9958 AD9959 генератор сигналов DDS модуль поддерживает официальное программное обеспечение электронный конкурс

Описание

AD9958/AD9959 высокочастотный модуль DDS

Комбо один: AD9959 4 канала (доставка по умолчанию)

Комбо два: AD9959 4 канала + высокоскоростной USB2.0 плата управления 76,88 $;

Модуль Особенности:

1. AD9958/AD9959: 2/4 канал, высокочастотный выход: 1 Гц-200 МГц, модуль после многих модификаций и смены платы может выводить 200 МГц красивый сигнал;

2. 2/4 канал, независимая частота, амплитуда и фаза, регулируемая;

3. 32-битный аккумуляторная батарея, частота Разрешение лучше, чем 0,12 Гц;

4. 14 фазовых регистров с фазовым разрешением 0,022 градусов;

1024 уровень 5, 10 бит амплитудный регистр, амплитуда тонкая регулируемая;

6, 2 заказа, 4 заказа, 8 заказов, 16 заказов, ASK, PSK, FSK мощная функция модуляции;

7. Линейная частота, амплитуда и фазовая функция развертки;

8. Независимый программируемый DAC выходной ток;

9. Высокоскоростная SPI связь;

10, полностью совместим с оригинальным заводским программным обеспечением хоста ADI, может осуществлять все мощные функции чипа AD9959, плата управления использует интерфейс USB2.0, прост в использовании;

11, модульное управление, AD9958/59 Модуль и плата управления независимы, легко использовать другой контроллер управления;

12, AD9958/59 модуль, выход: прямой выход три дороги, дорога с сигнальным выходным трансформатором (Поддержка PCB, но выходной трансформатор по умолчанию свяжитесь с нами для специального лечения, В дополнение к цене 50 юаней);

Совет: плохой ручной возможности, рекомендуется купить версию MCU, не дорогой, но это может сэкономить много времени.Ite

ДваМодуль измерения сигнала:

50Синусоида

1 мСинусоида

10 мСинусоида

200 мСинусоида

10 МГц

50 МГц

100 МГц

150 МГц

200 МГц

Три. Применение модулей:

1. Локальный осциллятор;

2. Испытательное оборудование;

3. Синхронные часы и Высокочастотный источник сигнала;

4. Модуль обучения AD9958/AD9959;

5. Ремонт источника сигнала

4. Параметры производительности модуля:

1. Управление через USB (питание 5 В)

3. Канал выходной частоты: 1 Гц-200 МГц, разрешение 0,12 Гц;

4. Диапазон выхода 0-500mvpp 1 м высокая стойкость;

5. Независимая фазовая регулировка, 0,022 градусов тонкая фазовая Разрешающая способность, может осуществлять IQ и другие сигналы.

В. В комплекте:

1. AD9958/AD9959 модуль-1 шт.

2. Модуль управления 1 блок

3. Один usb-кабель

4. Программное обеспечение управления ПК + схема (PDF) + другие данные + техническая поддержка;

5. Предоставляем STM32F103 на основе STM32 программы и предоставляем техническую поддержку.
