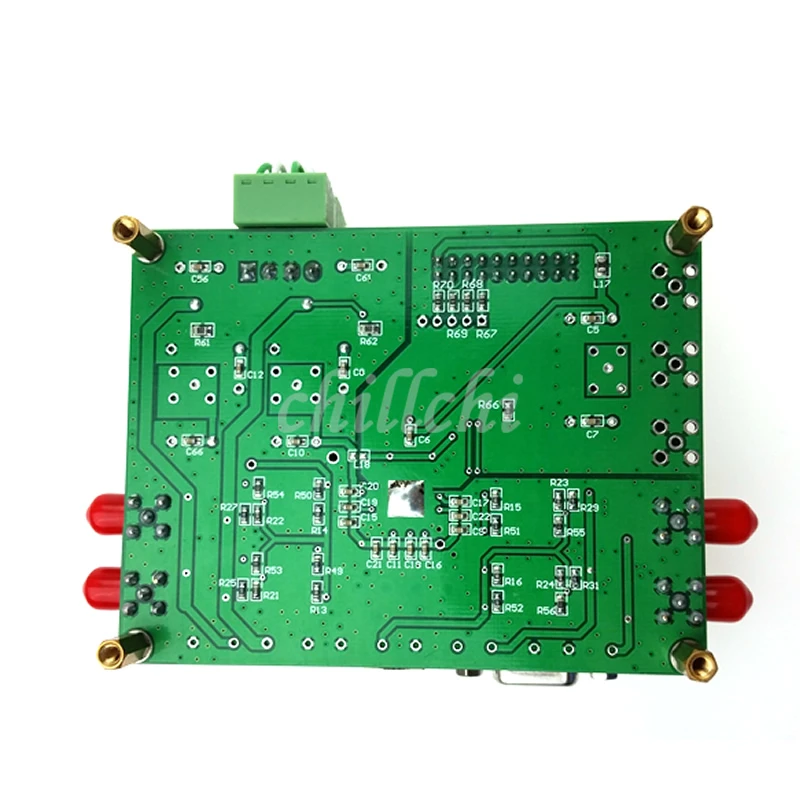

500 МГц AD9959 4 канала DDS модуль

Модуль Особенности:

1. Модуль AD9959 является старшим инженером, который делает все возможное, чтобы построить, PCB имеет преимущества красивого внешнего вида, разумной компоновки и дизайна, обратите внимание на использование материалов, нано электронный Погоня в деталях.

2, AD9959 модуль все управления IO внешний, подходит для потребностей полной функции клиента, для двух разработок, и не нужно обращать внимание на дизайн модуля AD9959; в дополнение к нашемуФункция оценочная плата была в состоянии достичь большинства функций, была в состоянии удовлетворить требования большинства клиентов.

3, совместим с оригинальным программным обеспечением ADI для ПК большинство функций, может достичь большинства функций чипа AD9959, может быстро понять характеристики AD9959; основные функции:A, автоматическая линейная частота/фаза/амплитуда функция сканирования; B, 16 видов частоты, фазовой и амплитудной модуляции режим; C, одночастотный режим, поддержка частоты, фазы, амплитуды регулируемый;С, с параметрами функции сохранения (официальная версия не имеет этой функции);

4, чтобы предоставить демонстрационную базу STM32, вы можете быстро завершить простой контроль AD9959. Простое управление IO, очень легко трансплантировать на любой контрольный чип;

5, функция оценки платы с помощью интерфейса USB, может быть непосредственно использован USB источник питания, прост в использовании;

6. Описание функции чипа AD9959:

4 DDS синхронизированные каналы 500 MSPS Контроль частоты/фазы/амплитуды между автономными Каналы Задержки для изменения частоты/фазы/амплитуды Отличная изоляция от канала к каналу (дБ> 72) Частота/фаза/амплитуда возможность подметания Линейный До 16 уровней частоты/фазы/амплитудной модуляции (Выбор контактов) 4 10-битная интегрированный цифро-аналоговый преобразователь (цап) Программируемый ЦАП полномасштабные токи индивидуально Лучшее разрешение настройки частоты 0,12 или Гц Фазы офсетная печать Разрешение 14-bit Выходное амплитудное Масштабирование разрешение 10 бит Фильтр низких частот с 200 МГц на выходе; Больше функций чипа, пожалуйста, посмотрите таблицу AD9959.

ДваМодуль измерения сигнала:

AD9959 модуль DDS модуль 4 канала источник сигнала STM32 управления для поддержки оригинального официального программного обеспечения

Три, применение модуля:

1. Локальные осцилляторы Agile

2, массив радаров/гидролокаторов фазированный

3 контрольно-измерительные приборы

4, синхронизация синхронизированы

5, источник для AOTF RF

6. Односторонние несущие

7, связь, Quadrature

8, AD9959МодульнаяИсследование

Четыре, параметры производительности модуля:

1, оценочная плата (с 5 в-5 в модуль питания) и AD9959 модуль is-5 в блок питания может быть непосредственно через USB (5 В питания) или за способом источника питания для оценки платы с модулем AD9959 независимый источник питания 5 В (Если рабочая частота относительно высокая, рекомендуется).

2, выходная частота 0---200 м, разрешение 0,12 Гц или выше;

3, диапазон выхода 0-1VPP (1 м Высокое сопротивление), амплитуда будет уменьшаться с частотой, амплитуда разрешения составляет 1024.

4, независимая фазовая регулировка, IQ и другой сигнал могут быть выполнены. Разрешение фазы: 0,022 градусов.

5, модуль AD9959 с200 м фильтр низких частот,Кроме того,PostВыход высокочастотного усилителя;

Пять, люкс:

1, AD9959 модуль-1 шт.

2, функциональная оценочная плата 1

3, USB линия a

4, программное обеспечение управления ПК + схема AD9959 (PDF);

5, для обеспечения программы STM32 на основе демоверсии, вы можете быстро завершить простой контроль демоверсии, AD9959 процедуры для процедур не оценочной доски, но могут быть непосредственно выполнены на оценочной плате;Специальное примечание: не легко стирать программы в MCU оценочной платы;

6,Предоставляет только схему оценки функции (PDF), не предоставляет источник.
