Описание
Профиль продукта
ADAU1452 комплект макетной платы имитирует audio4in/8out, I2S цифровой аудио вход, SPDIF оптический приемопередатчик, мульти-ключ или потенциометр вход управления Светодиодный индикатор выхода лампы, и автозапуск SPI E2PROM/SPI SRAMME quivalent модули в одном, и поддержка настройки режим питания перемычкой (блок питания USB или внешний источник питания 5В постоянного тока), E2PROM защита записи и другие различные настройки.

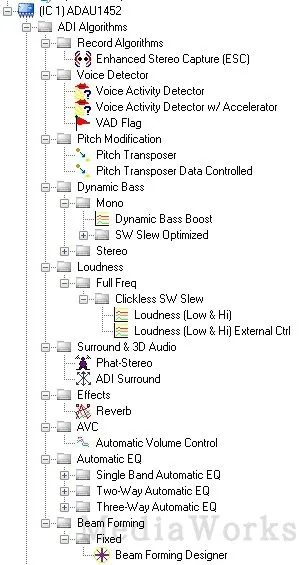

С помощью этой платы разработки пользователи могут выполнять основные функции аудиосистемы. (в том числе простое управление и отображение) выполнение и проверка DSP внутренней обработки звука (Pictured5List показанных сигналов, контейнеq, ограничитель, кроссовер, AEC/NR, миксер, Matrixetc.).
(Поддержка аналогового аудио 4 в 8 выход, 2 группы PDM MIC вход, оптическое волокно SPDIF вход и выход, SPI/2c порт управления опционально, внешнего соединения SPI флэш-памяти программы)
ADAU1450, ADAU1451 и ADAU1452 полная совместимость контактов и функций, он также может использоваться в качестве макетной платы для ADAU1450 или ADAU1451.
Размер макетной платы: 100 мм * 70 мм, Высота 20 мм
Периферийное устройство Функция модуль
SigmaDSP: ADAU1452, 300 МГц Аудио Частота ADC: AD1938 (4 в 8 выход) Источник питания: LDO ADP3338 (3,3 В) Сброс: ADM811 E2PROM: 25AA1024 Пассивный кварцевый генератор: 12,288 МГц 2 стереозвука (Φ3. 5 мм) 4 стерео аудио выхода (Φ3. 5 мм) 1 пара SPDIF оптоволокно приемопередатчик 2 группы PDM микровходной порт 1 Кнопка ручного сброса, 3 отдельных ключа ввода MP 1 power indicato r светодиодный светильник (красный), 2 МП светодиодный светильник 1А двухрядный входной интерфейс I2S (6 * 2pin, 2,54 мм) Интерфейс USBi (10 pin, 2,54 мм) 1 аналоговый потенциометр (AUX ADC, 0 ~ 5 кОм)
Основные аксессуары:
1,0 м Оптическое волокно SPDIF 5 V USB кабель питания
