ADF4350 ADF4351 модуль TFT цветной сенсорный экран STM32 развертки источник частотного сигнала

Описание

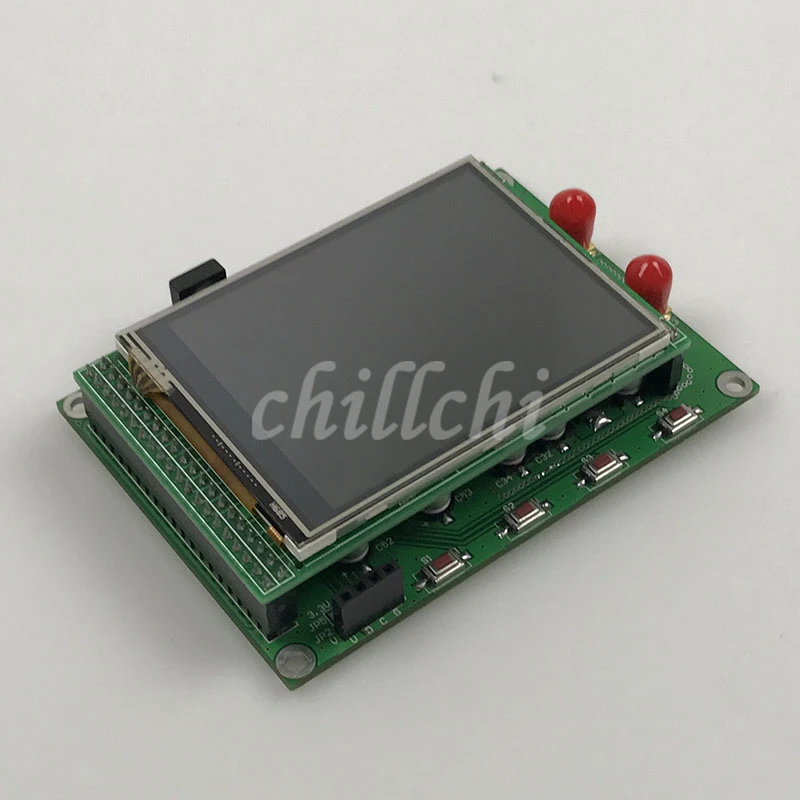

АDF4350/ADF4351 цветной модуль

Модуль Особенности:

1, ADF4350/ADF4531 модуль является старшим инженером постараемся сделать все возможное, чтобы построить, полная ссылка на официальный вариант дизайна; PCB имеет преимущества красивого внешнего вида, разумной планировки и дизайна, изысканные материалы;

2, Диапазон выходной частоты: 137 M-4,4G (ADF4350), 35 M-4,4G (ADF4351);

3, Режим питания: 5 в источник питания, может быть непосредственно использован USB источник питания;Модуль может управляться: Управляйте радиочастотным выходным переключателем и управляйте выходной мощностью.

4, цветной дисплей, управление сенсорным экраном, может понять развертка по частоте.

Ключевые функции: 1, FSK (самый быстрый обрабатывающий сигнал 10 мс); 2, переключатель RF выход; 3, keying частота (одна частота развертки); 4, частота развертки управления (циклическая Частота развертки)

5СправкаОфициальный модульДизайн

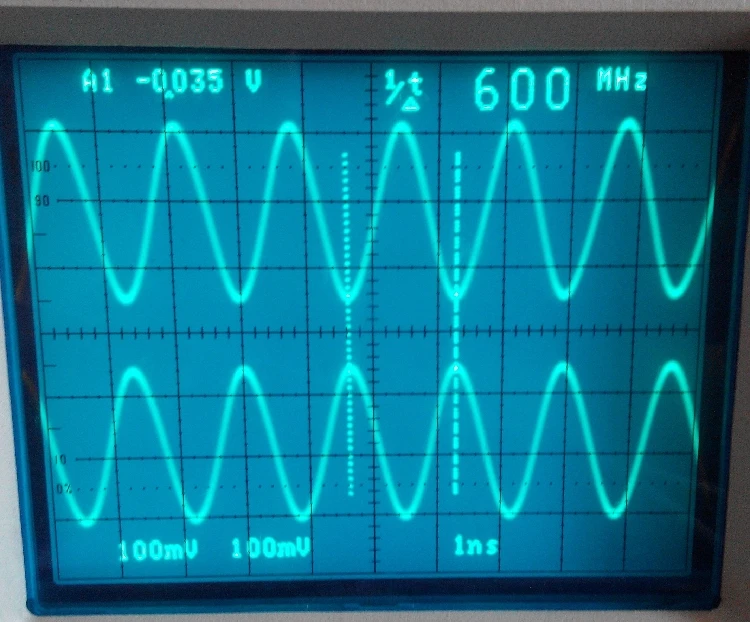

ДваМодуль измерения сигнала:

1 ГГц

200 МГц

4,4 ГГц

500 МГц

3 ГГц

4 ГГц

2 ГГц

Три, применение модуля:

1, Беспроводная структура (W-CDMA, TD-SCDMA, WiMAX, GSM, PCS, DCS, DECT)

2, испытательное оборудование
3, Беспроводная локальная сеть (LAN), оборудование для кабельного телевидения
4 поколение часов

Четыре,Комплект:

1, ADF4350/4351 модуль

2, USB line a

3, чтобы предоставить: схема (PDF), проектная программа STM32 (GUI является книгой, в дополнение к этой программе часто будут некоторые незначительные изменения, таким образом, программа не обязательно является последней версией),;

Пять, введение микросхемы:

ADF4350/ADF4351 в сочетании с внешний фильтр для курения и внешней исходной частотой, фракционный N Частотный синтезатор или целое число N Частотный синтезатор с (PLL) Частотный синтезатор может быть реализована.

ADF4350/ADF4351 имеет интегрированный генератор с регулируемым напряжением (VCO), основной Диапазон выходной частоты которого составляет от 2200 МГц до 4400 МГц. Кроме того, при использовании 1/2/4/8/16 системы безопасности делитель частоты канала, пользователь может генерировать RF Выходная частота по операциям всего МГц 35 МГц/137,5. Для приложений, которые требуют изоляции, уровень вывода RF можно приглушить. Функция отключения звука может контролироваться pin, а также контролироваться программным обеспечением. В то же время, чтобы обеспечить вспомогательный радиочастотный выход, и может выключаться, когда не используется.
