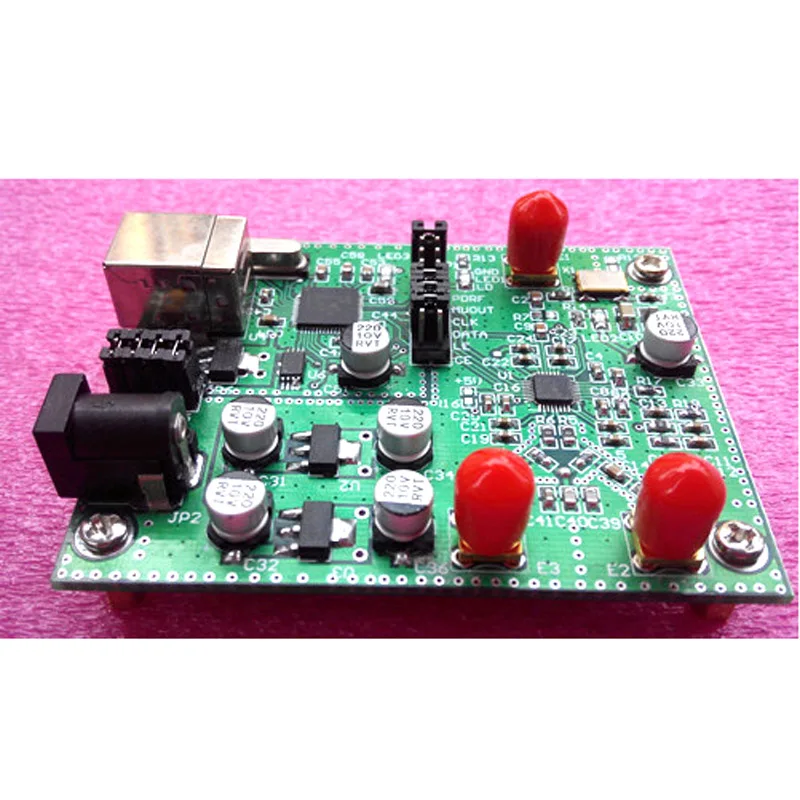

ADF4350 модуль ADF4351 макетная плата 35 M-4,4G RF источник сигнала Поддержка официального программного обеспечения

Описание

Модуль Особенности:

1, ADF4350/ADF4531 модуль является старшим инженером, чтобы построить, полностью обратитесь к официальной версии дизайна; внешний вид PCB красивый, макет и дизайн является разумным, материалы являются стрессовыми;

2. Диапазон выходной частоты: 137 M-4,4G (ADF4350), 35 M-4,4G (ADF4351);

3, Режим питания: 5 в источник питания, вы можете непосредственно использовать usb-блок питания;

4, режим управления: три-модуль дисплея, ADI оригинальный хост компьютерный контроль программного обеспечения, может достичь всех функций, включая точечную частоту, развертка по частоте и частоту.

5, USB2.0 связь, полностью совместима с официальным программным управлением ПК;

6, обратитесь к дизайну официального модуля;

7. Плата управления полностью отделена от модуля ADF4350/ADF4351 и может контролироваться другими чипами;

8, ADF4350/ADF4351 модуль, связанный с управлением I/O полностью внешний;

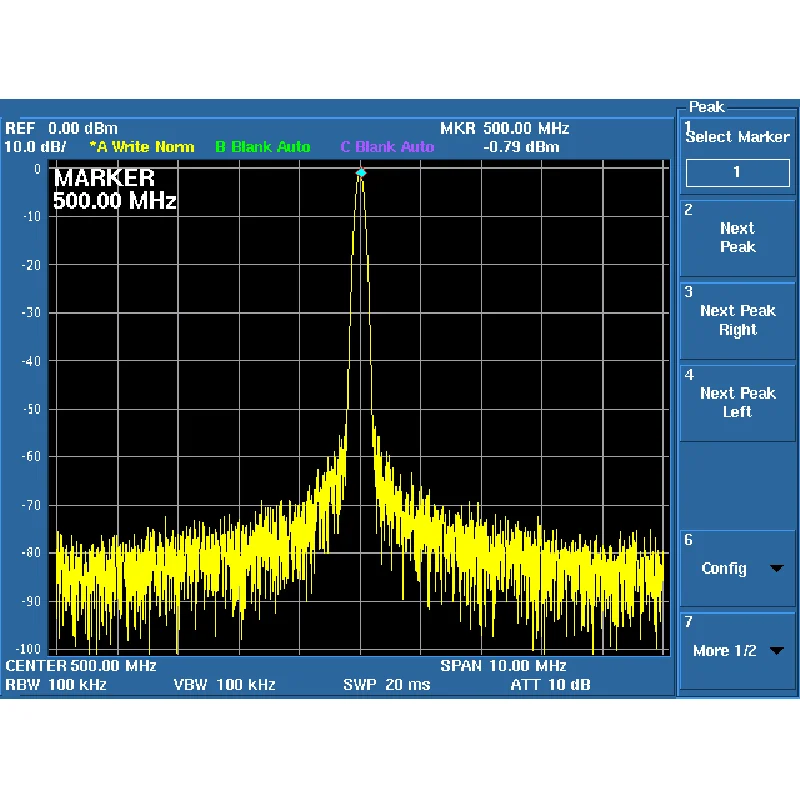

Модуль измерения сигнала:

500 МГц

4 ГГц

2 ГГц

200 МГц

3 ГГц

1 ГГц

Модуль Применение:

1. Беспроводная структура (W-CDMA, TD-SCDMA, WiMAX, GSM, PCS, DCS, DECT)

2, испытательное оборудование

3, Беспроводная локальная сеть (LAN), оборудование для кабельного телевидения

4 поколение часов

Посылка:

1. ADF4350/ADF4351 модуль

2, USB кабель

3. Предоставление: схема (PDF)

Чип Введение:

При использовании с внешним фильтр для курения и внешней ссылки частоты, ADF4350/ADF4351 осуществить фракционный-N или целое число-N фазоинверторная петля (PLL) Частотный синтезатор.

ADF4350/ADF4351 оснащен встроенным генератором напряжения (VCO) с основным диапазоном выходной частоты 2200 МГц до 4400 МГц. Кроме того, с 1/2/4/8/16 системы безопасности-разделитель, пользователи могут создать RF выход частоты по операциям всего 35 МГц/137,5 МГц. Для приложений, которые требуют изоляции, выход RF может быть приглушен. Функция отключения звука может управляться либо pin, либо программным обеспечением. Дополнительный радиочастотный выход также предоставляется и может быть выключен, когда не используется.

Диапазон выходной частоты: от 137,5 МГц до 4400 МГц

Фракционный-N Частотный синтезатор и целочисленный-N Частотный синтезатор

VCO с низким уровнем фазового шума

Программируемый 1/2/4/8/16 системы безопасности делитель выход

Корень Средний квадратный (RMS) джиттер: менее 0,4 ps rms (Типичный)

Напряжение питания: от 3,0 в до 3,6 В

Логическая Совместимость: 1,8 в

Программируемый двухрежимный пресс: 4/5 или 8/9

Программируемый выходная мощность

Выходная функция отключения звука

Трехпроводной последовательный интерфейс

Аналоговый и цифровой замок обнаружения
