ADF4351 генератор сигналов, генератор частоты, источник сигнала, источник радиочастотного сигнала ADF4351BCPZ 34-4400 МГц

Описание

34 МГц-4400 МГц широкополосный источник сигнала, разработанный новым ADF4351 третьего поколения

Новый источник сигнала третьего поколения ADF4351 интегрирован на основе первого и второго поколения в соответствии с потребностями использования сотнями пользователей, И много оптимизированного дизайна и разработки программного и аппаратного обеспечения были переделаны.

По сравнению с источником сигнала ADF4351, улучшенное оборудование включает следующее:

1. Предыдущее поколение кристаллов, компенсированных температурой, произведено внутри страны, с большим объемом, относительно плохими индикаторами фазового шума и относительно большим объемом. В версии третьего поколения используется кристалл с высокой стабильностью, Компенсированный температурой от компании FOX в Соединенных Штатах, который имеет гораздо лучший Фазовый шум. Кроме того, стабильность частоты также была значительно улучшена, и она может достигать 0,1-0,5 ПМ. Цена также дороже, чем внутренний кристаллический осциллятор с температурным компенсированием.

2. Все больше и больше пользователей просят добавить внешний микроконтроллер или другой интерфейс управления MCU к источнику сигнала (источник сигнала последнего поколения предоставляет только интерфейс управления USB, нет другого интерфейса управления). В соответствии с потребностями пользователей, источник сигналов третьего поколения предоставляет три стандартных разъема последовательного порта UART, RXD, TXD и GND, и протокол управления пользователя открыт для облегчения вторичного развития пользователей.

3. Чип питания. Преобразователь питания для питания фазовой петли интегральной схемы. Предыдущее поколение использовало преобразователь питания AH33, который напрямую преобразовал 12 В в 3,3 В. Было обнаружено, что Преобразователь мощности оказывает значительное воздействие на Фазовый шум и паразит выходного спектра. Большой. Новый источник сигнала третьего поколения заброшен от AH33 и перешёл на XC серии, произведенной японской компанией TOREX power. Фактическое измерение показало, что общий Фазовый шум петли с фазовой блокировкой ADF4351 был уменьшен до фактического ограничения. Полностью соответствует идеальным спецификациям фазового шума, описанным в инструкции ADF4351.

По сравнению с предыдущими генераторами источника сигнала ADF4351, программное обеспечение имеет следующие улучшения и оптимизации:

Частотный диапазон

Предыдущее поколение ADF4351 Частотный шаг был 100 кГц. Многие пользователи сообщают, что размер шага частоты 100 кГц маловат, и они надеются спроектировать более мелкие шаги частоты.

Поэтому Новый Шаг частоты источника сигнала третьего поколения увеличен до разрешения 10 кГц

При разработке этого нового поколения источника сигнала, я сначала хотел достичь частотного шага 1 кГц, но после изучения данных, я обнаружил, что если спектр и Фазовый шум очень хорошие, тогда частота обнаружения фазы должна быть очень высокой. Ряду. Эта машина использует частоту обнаружения фазы 20 МГц.

Вывод заключается в том, что если используется частота обнаружения фаз 20 МГц, минимальное разрешение не может быть 1 кГц, и выбор происходит снова и снова. Основной целью проекта третьего поколения ADF4351 является сохранение фазового шума и приношение минимального частотного шага.

5. Функция развертки

Многие пользователи в работе хотят, чтобы у источника сигнала была функция частотной развертки, у источника сигнала последнего поколения нет функции частотной развертки. Таким образом, функция частотной развертки была добавлена к новому источнику сигнала третьего поколения. Он может сканировать в полном диапазоне частот или в диапазоне частот, указанном пользователем. Учитывая время сканирования, текущее Разрешение сканирования 100 кГц, а не 10 кГц.

6. Интерфейс управления:

Интерфейс управления USB и интерфейс управления ttl UART для настройки частоты и выходной мощности и частоты подметания

7. Очень низкий Фазовый шум: (измерено)

35 МГц:-120 дбк @ 10 кГц

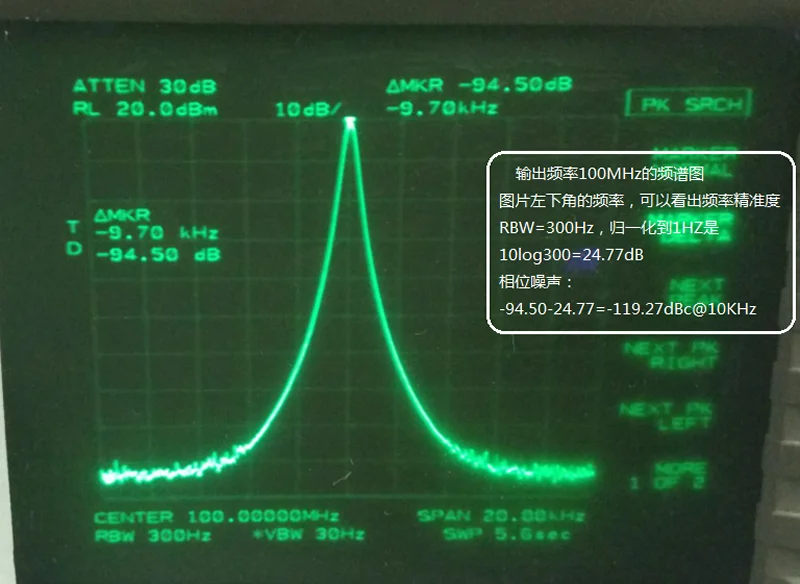

100 МГц:-120 дбк @ 10 кГц

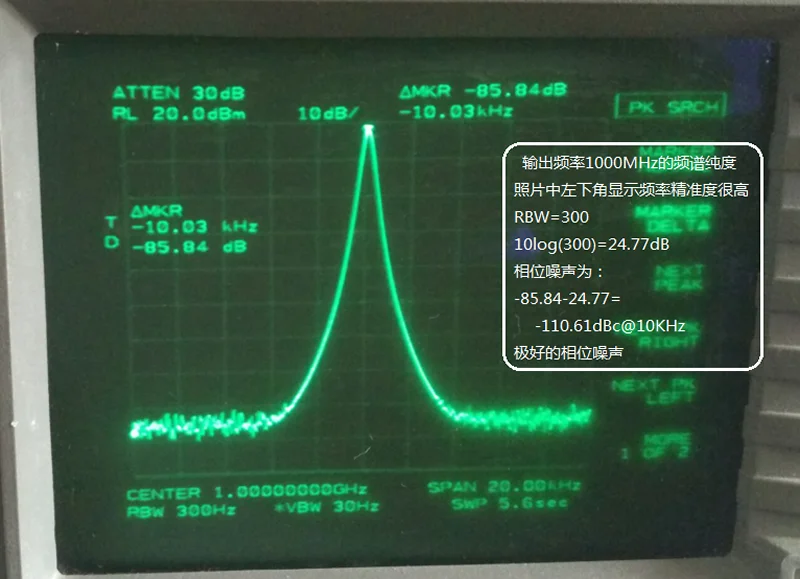

1000 МГц:-111dBc @ 10 кГц

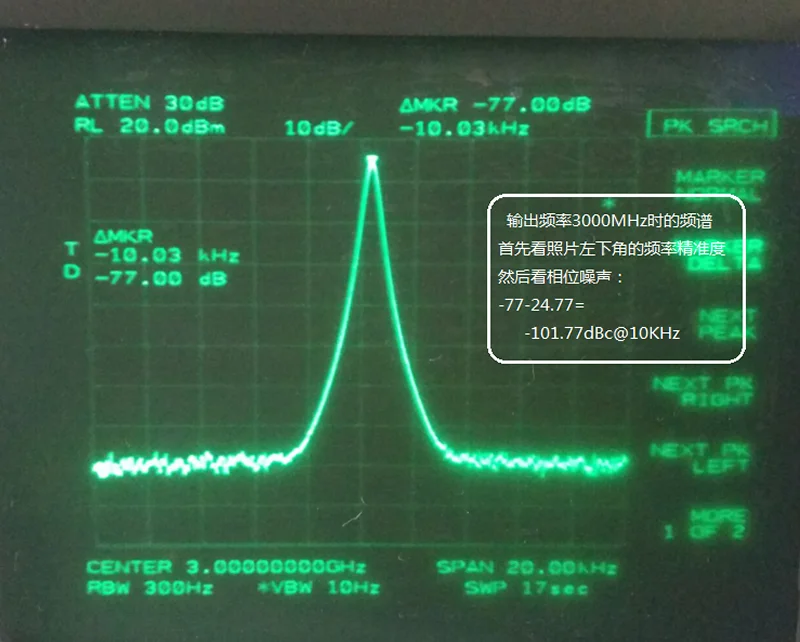

3000 МГц:-102dBc @ 10 кГц

4400 МГц:-96.7dBc @ 10 кГц

Такой отличный Фазовый шум можно использовать в качестве локального осциллятора.

Вместо использования источника сигнала

8. Выходная мощность:

35 МГц: 19.5dBm
