ADF4355 цветной сенсорный экран модуль развертки частоты источник сигнала 250 м-6,8 г VCO микроволновая частота синтезатор PLL

Описание

1. ADF4355 модель * 1

2. Линия USB * 1

3. Предоставьте: схема (PDF) предоставляет STM32 на основе ADF4355 основные драйверы,Исходная программа не предоставляется.

Модуль Особенности:

1, ADF4355 модуль является старшим инженером для сборки, и полностью относится к официальной версии дизайна; PCB внешний вид красивый, разумный макет и дизайн, с изысканными материалами;
2OДиапазон частот utput: 250 M-6,8G, разрешение частоты 1 кГц;
3, Режим питания: 5 В блок питания, можно напрямую использовать USB блок питания;
4, цветной дисплей, управление сенсорным экраном, может осуществить частотную развертку.
5, модуль имеет функцию сохранения, вы можете хранить заданные параметры.

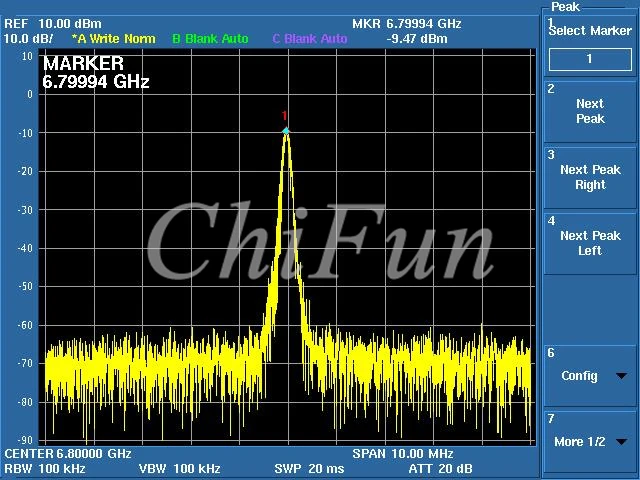

Модуль измерения сигнала

300 м

500 м

1 г

2G

3g

4G

5 г

6G

6,8 г

2G

Модуль Применение:

Чип товарного вида:

ADF5355 сочетает в себе внешний циклический фильтр и внешнюю опорную частоту, когда он может быть осуществлен с фракционным разделением N частоты или целым N частотным разделением фазового блокированного цикла (PLL) частотных синтезаторов. Серия разделителей может достигать рабочих частот от 54 МГц до 6800 МГц.
ADF5355 имеет интегрированный VCO с основным диапазоном выходных частот от 3400 МГц до 6800 МГц. Кроме того, частота VCO может быть разделена на 1,2, 4,8, 16,32 или 64 разделения частот, так что пользователь может производить выходную частоту RF до 54 МГц. Для приложений, требующих изоляции, выход RF может отключать звук. Функция отключения звука может управляться как с помощью pin-кода, так и с помощью программного обеспечения.
Все встроенные регистры управляются простым трехпроводным интерфейсом. ADF5355 использует аналоговые и цифровые источники питания от 3,15 В до 3,45 в, а также работает от 4,75 в до 5,25 в подкачки и источники питания VCO. Кроме того, ADF5355 имеет встроенный аппаратный и программный режим энергосбережения.
