Радиочастотного сигнала источникV5.0-ADF5355Инструкция по эксплуатации
\
\
Один 、 краткое введение
\
\
1、 Диапазон рабочих частот(Частотный диапазон):ADF5355V5.0 (54-13,6 ГГц)2、 Ступенчатые частоты(Шаг):1 кГц
\
\
3. Стабильность локального источника вибрации:0.1PPM
\
\
4 、Блок питания(Мощность):9-12 V
\
\
5, Размер:Ш * В * Г = 82,8*28,8*108 мм Размер: Ш * В * Г = 82,8*28,8*108 мм
\
\
6. Вес: не более 200 граммВес: менее 200 г
\
\
7、OLEDДисплей, интерфейс управления ключом, ременьUSBИнтерфейс(Предоставить протокол передачи данных)
\
\
Корпус: 9 В адаптер питания, SMA-Q9Line аксессуар "12 В адаптер
\
\
Два. Описание выходного диапазона
\
\
1、 Выход портRFOUTA +、RFOUTA-Дифференциальный выходной порт, Частотный диапазон:54-6,8 ГГц
\
\
2、 Выход портRFOUTBСо стороныГУНВыходной порт октавы, Частотный диапазон:6,8-13,6 ГГц
\
\
Три 、 операции
\
\
1、S1: Правый сдвиг курсора
\
\
S2: Значение позиции курсора минус
\
\
S3: Подтвердите (после изменения данных необходимо нажать кнопку подтверждения)
\
\
S4: Значение позиции курсора плюс
\
\
S5: Левую кнопку переключения курсор
\
\
Каждый раз, когда Выходная частота должна быть изменена или выходная мощность должна быть исправлена, следует нажатьS1ИлиS5Чтобы перейти в изменяемое состояние. Когда курсор находится в первом положении колонки (последнего), нажмите внизS1(S5) Вы можете прыгать в другую колонку.
\
\
\
\

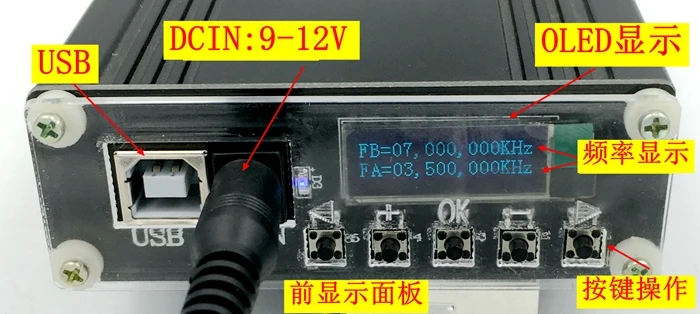

2、 Передней панели Описание
\
\
\
\
\
\
3、 Задней панели Описание
\
\
\
\
4、 Размер Описание
\
\
\
\
Четыре 、 цель
\
\
Небольшой светильник, легко носить с собой, калибровка полей промышленной автоматизации может быть осуществлена, техническое обслуживание и обеспечение точного источника сигнала для измерения на открытом воздухе.
\
\
Пять. Измеренный спектр данных
\
\

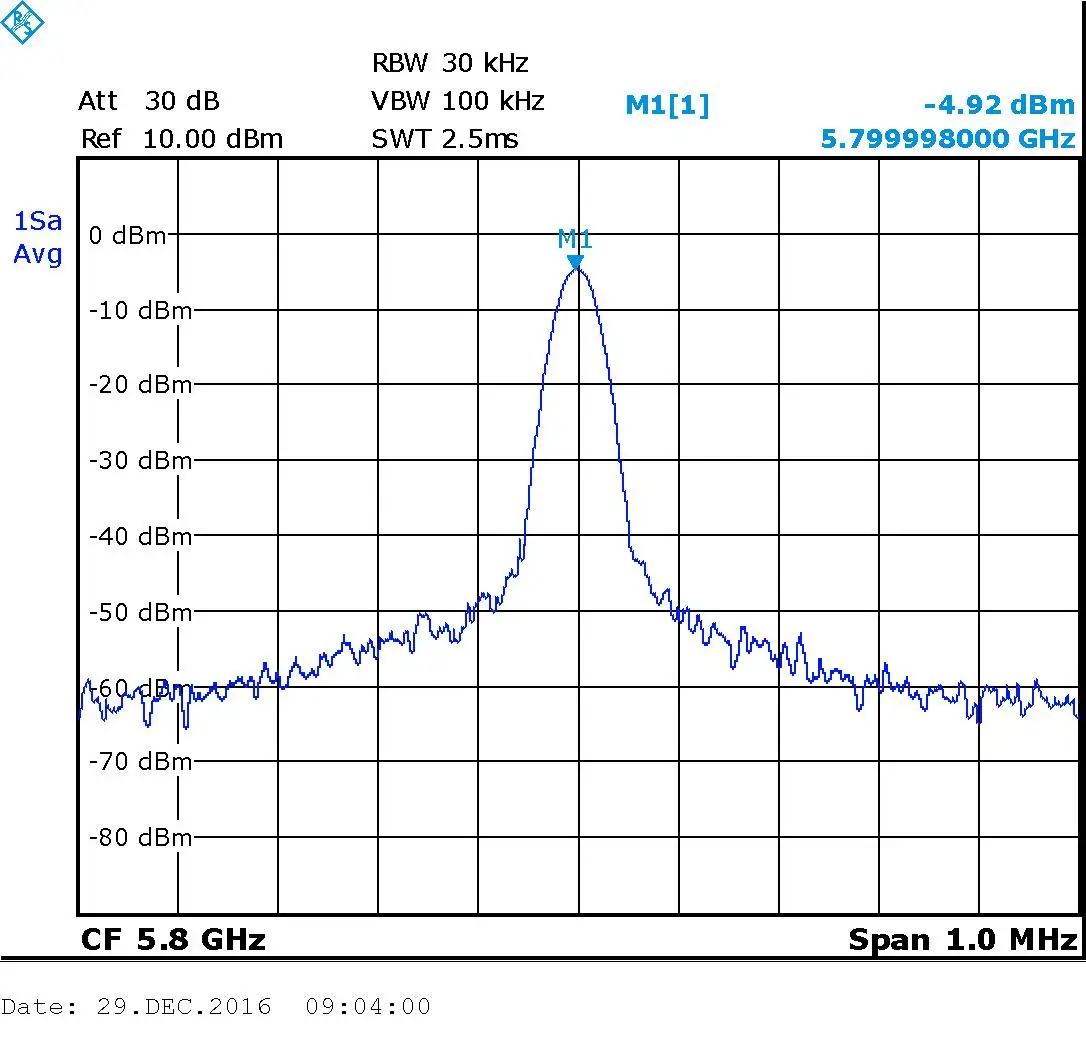

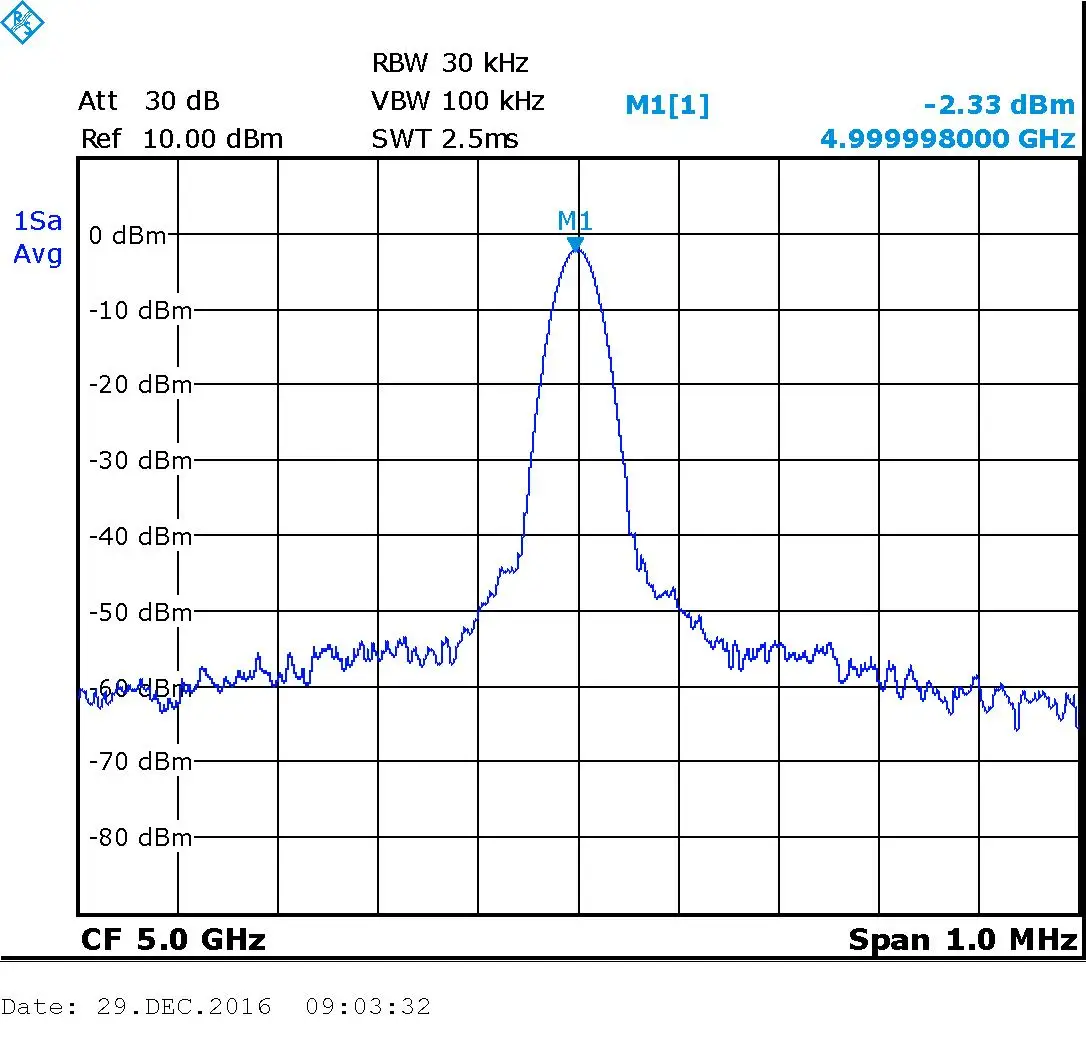

1、6,8 гПосле Частотный диапазон
\
\
\
\
\
\
\
\
\
\
\
\
\
\
\
\
\
\
\
\
\
\
\
\

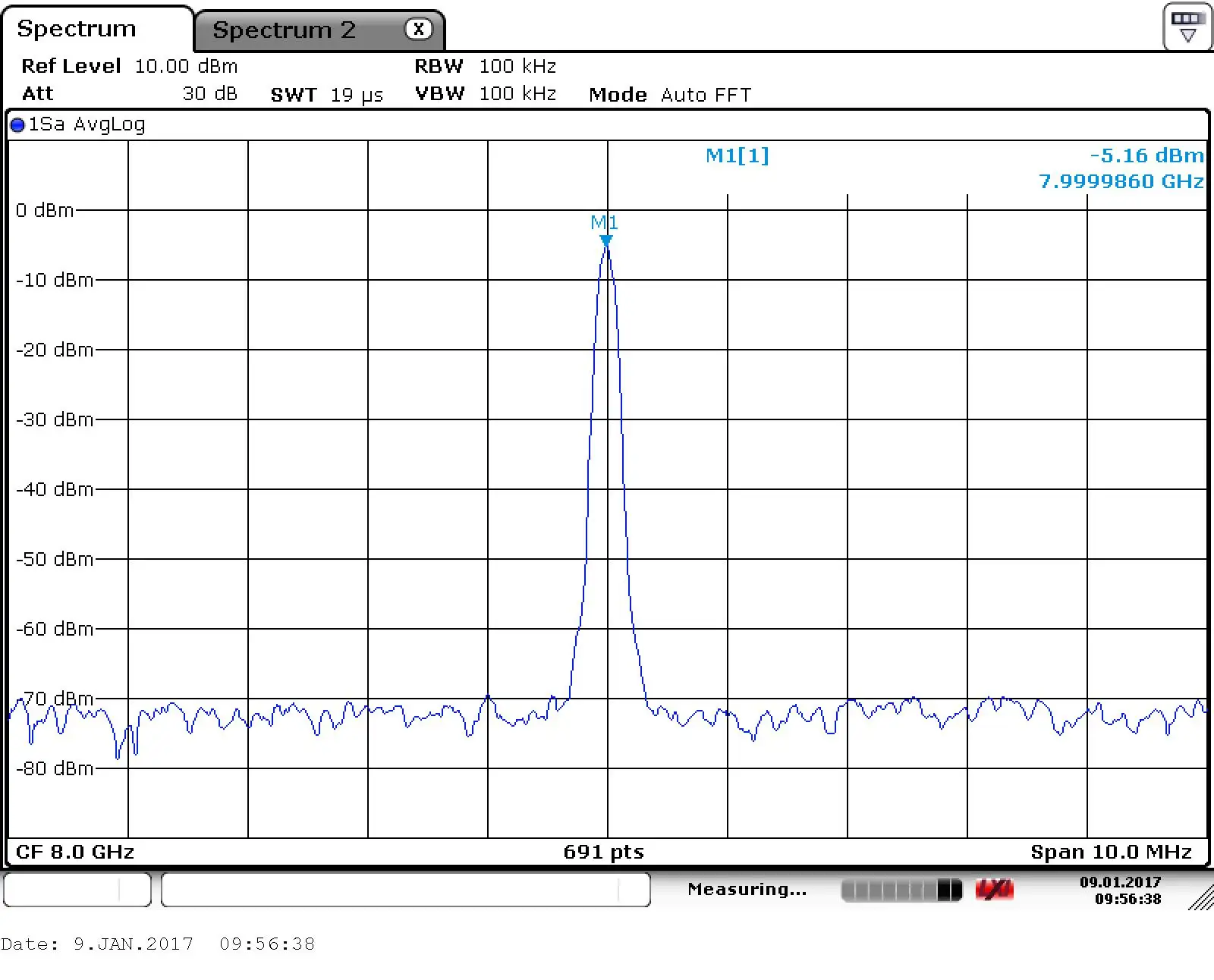

2、6,8 г-13,6 ГГцДиапазон частот
\
\
\
\
\
\
\
\
\
\
\
\
\
\
\
\
\
\
Шесть, два разработки, последовательный протокол связи
\
\
Общая структура rf-сигнала, протокол источника серии принимает режим командной линии, скорость передачи данных составляет115200bpsОтПКОформите заказ, исконный разбор выполнения, затем верните результат вПКМашина, команды только строчныеA ~ zНомер0-9 (США);, Конец каждой команды является разрывом линии (шестиугольная как“0x0a"),ПКМаксимальная общая длина команды составляет15Характера (содержат0x0a).
\
\
DDS генераторКоманды связи модуля серии включают три типа команд:wКоманда,rКоманда,cКоманда.
\
\
РаспродажаКоманда: чтение номера версии
\
\
ПКМашина для волос"Распродажа + 0x0a" ,Локальная модель машины возврата, возвращенный результат:ADF5355(Обратите внимание, что формат возвращенных данных модели машины являетсяASCIIПерсонаж формат,Не нужно осуждать модель, Просто покажите ееOK).
\
\
WfcКоманда: Установите значение частоты
\
\
Формат:Wfcxxxxxxxxxxxx + 0x0aОбщие16Байт;
\
\
Среди"c"Значение канала,C = 0Напишите нам канала1Значение частоты; C = 1:Напишите канал2Значение частоты;
\
\
Среди"Xxxxxxxxxxxx"12Значение частоты, представленное числами, такими как:
\
\
Wf0: Запись данных в канал1;
\
\
\
\
000123456700Показывает установленную частоту1234567,00 кГц;
\
\
'
