Описание

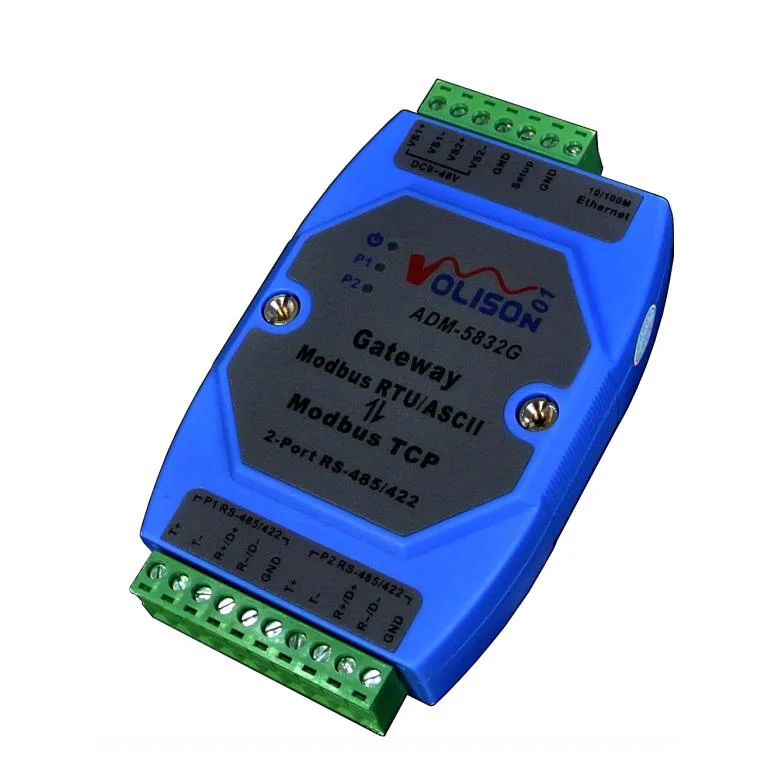

ADM-5832G
Функциональный введение
Протокол Modbus является наиболее широко используемым в электронной промышленности
Оборудование, и теперь оно стало общим промышленным стандартом. С помощью этого протокола
Устройства modbus (такие как PLC, DCS, HMI и инструменты) могут общаться друг с другом
Через сеть или последовательный порт. Но протокол Modbus используется в последовательном порту и
Сеть Ethernet отличается, поэтому шлюз необходим для завершения связи
Преобразование между двумя правилами. ADM-5832G является продуктом modbus gateway
Для подключения устройств Modbus TCP и устройств Modbus RTU/ASCII.
ADM-5832G имеет удобный емкостный Мини-стилус, служащий также в 2-Порты и разъёмы RS-485/422 Modbus шлюз ее можно подгонять
Протокол Modbus TCP, Modbus RTU и Modbus ASCII, последовательный порт устройства может быть
Настроенный программным обеспечением RS-485 или RS-422, вы можете легко достичь Modbus Ethernet
Устройства с подключенными последовательными устройствами Modbus.
Характеристики продукта
1,32 бит ARM Cortex-m3 cpu
2,1 Порты и разъёмы 10/100 M Ethernet интерфейс
3, Поддержка 2-Порты и разъёмы RS-485/422 последовательный порт, Два последовательный порт может установить различную скорость передачи данных
4. Скорость передачи данных, бит данных, стоп-бит, бит четности может быть установлен
5. Резервный DC9 ~ 48 в двойной вход питания постоянного тока
6. Интегрированный ARP, IP, ICMP, IGMP, UDP, TCP, DHCP, DNS, MODBUS TCP, MODBUS RTU,
MODBUS ASCII протокол
7. Предоставляем 4 режима работы:
RTU _ Master -- TCP _ Slaver, TCP _ Master -- RTU _ Slaver
ASCII _ Master -- TCP _ Slaver, TCP _ Master -- ASCII _ Slaver
8. Максимальная поддержка 32 основных станций Modbus TCP и 4 рабочих станций Modbus TCP
9. Поддержка двух основных станций Modbus RTU/ASCII и связи Modbus slave
10. Автоматическая Адаптивная функция интервала времени персонажа
11, предоставьте функцию отображения ID для осуществления управления идентификационным номером хоста
12. Можно установить локальный порт, целевой ip-адрес и номер конечного порта
13, может быть настроен через веб-сервер, Telnet, MG инструменты настройки
14, поддержка инструментов конфигурации MG
Windows 98/me/NT/2000/XP/WIN7/WIN8/WIN10 операционная система
15, промышленный дизайн, может работать стабильно в плохой среде
Спецификация продукта
Ethernet
Стандарт: 10/100 Мбит/с адаптивный Ethernet порт
Режим связи: полный дуплекс/полудуплексный адаптивный
Дальность передачи: менее 100 метров
Интерфейс Тип: RJ-45
Последовательный порт
Интерфейс: 2-Порты и разъёмы RS-485/422
RS-422: T +, T-, R +, R
RS-485: D +, D
Бит четности: Нет \ даже \ Odd \ space \ mark
Бит данных: 6 бит, 7 бит, 8 битбо скорость: 300BPS до 230400bps
Управление направления: RS-485 использует технологию автоматического управления потоком данных
Возможность загрузки: Терминал RS-485/422 поддерживает максимум 32 узла
Дальность передачи: RS-485/422-1000 м
Защита интерфейса: 1500 Вт Защита от перенапряжения, 15 кВ Защита от ЭСР
Питание
Входная мощность: DC9 ~ 48 В, двойной резервный вход
Потребляемая мощность: 150 мА @ 24 В (макс.)
На окружающую среду
Рабочая температура:-20 C ~ 70 C
Температура хранения:-40 C ~ 95 C
Влажность хранения: 5 ~ 95% относительной влажности
Посылка Размер
Длина x Ширина x Высота: 103x72x27 (мм)
Интерфейс высокой четкости
RS-422: порт 1 (T +, T-, R +, R-)/порт 2 (T +, T-, R +, R-)
RS-485: порт 1 (D +, D-)/порт 2 (D +, D-)
Сетевой интерфейс: RJ45 (Ethernet)
Интерфейс питания: PWR1 (VS1 +, VS1-), PWR2 (VS2 +, VS2-)
Восстановить настройки по умолчанию
Восстановление оборудования: Настройка и короткое соединение GND, перезагрузка шлюза, а затем
Отключите настройку и GND, чтобы восстановить настройки по умолчанию.
Восстановление программного обеспечения: Поиск устройства через программное обеспечение MG configation tool
И нажмите, чтобы восстановить заводские настройки.
Светодиодный инструкции
Индикация питания: "PWR" ярко-красный-это нормальный источник питания
Последовательный порт 1 индикация отправки и получения: "P1" является вспышкой
Последовательный порт 2 индикация отправки и получения: "P2" является вспышкой
Типичное применение
