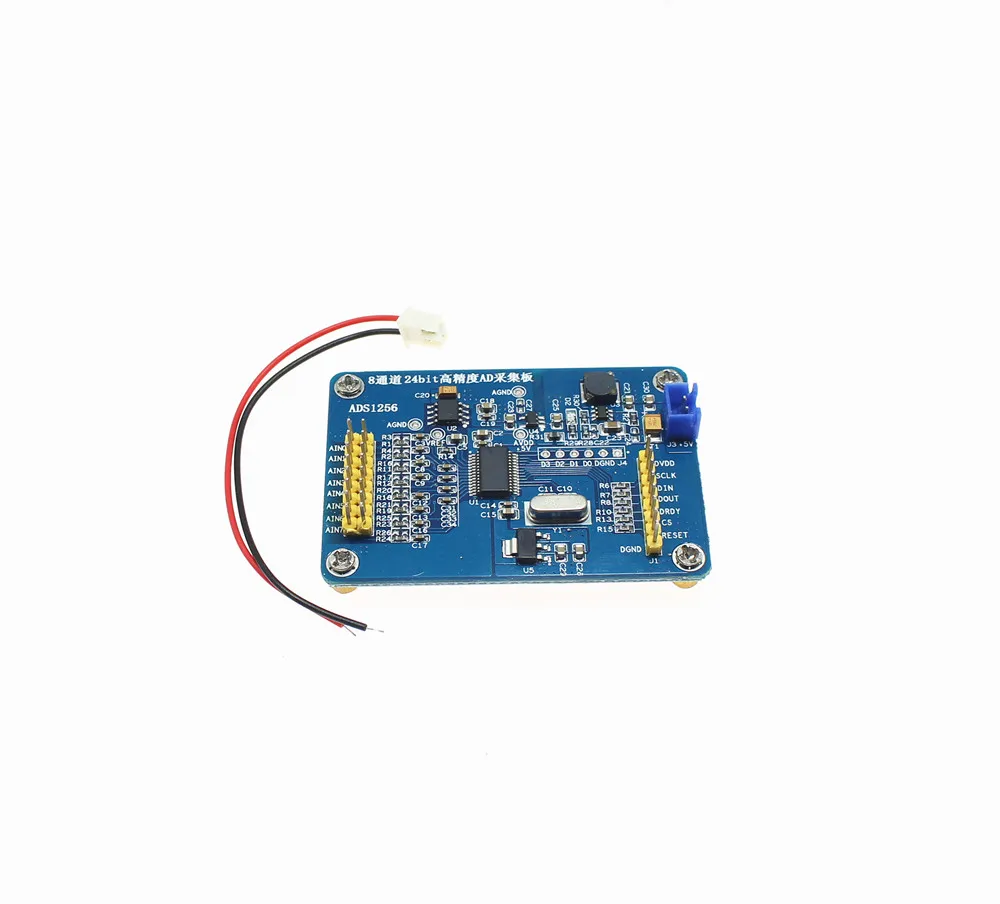

ADS1256 24 бит АЦП преобразования данных Высокая точность сбора карты 8 каналов аналоговый источник питания

1. Терминал ввода питания. Верхний конец-Заземленный, а нижний-+ 5 В.

2. LT3461 чип питания, высокая пульсация шума подавления.

3. Индикатор питания.

4. LP2985, LDO может эффективно фильтровать низкочастотный шум, генерировать очень чистый + 5 В, обеспечить аналоговую мощность для ASD1256.

5. ADR431BRZ, B серии являются высокой точностью справки. Эталонный чип обеспечивает высокую точность 2,500000 в

6. Контрольное отверстие.

7. аналоговый вход, AIN0-AIN7 всего восемь входных портов, которые могут быть использованы в качестве 8 отдельных одноконечных входов, также могут использоваться в качестве 4 групп дифференциальных входов, AIN0 и AIN1 в качестве группы, AIN2 и AIN3 AIN4 и AIN5 AIN6 и AIN7.

8. Аналоговый наземный вход

9. Входное сопротивление и сопротивление затуханию. Сопротивление затуханию по умолчанию не спаяно.

10. Основной чип управления ADS1256.

11. AMS1117-3.3v, обеспечивает цифровое напряжение для ADS1256.
