Описание
\
\
ADuC845-V2.0Version теперь официально выпущен, некоторые улучшения были сделаны по сравнению с тестовой версией.
\
\
\
\
1, фактическая точность может быть как высокая as19position, примерно выше, чем аналогичная Плата развития 2 позиции.
\
\
\
\
\
\
2, выберите подходящее напряжение питания через перемычку, SupportLCD1602AndLCD12864Two общие параметры экрана, увеличьте модуль карты и время часов 。
\
\
\
\
\
\
3, все потенциометры показывают направление, UsedioAll отмечены, нет необходимости проверять Оригинальное изображение повторно.
\
\
\
\
\
\
4, все штыри ряда, которые должны быть короткими замыканиями, помечены с направлением короткого замыкания. 。 DCInput диапазон напряжения и полярность также обозначены.
\
\
\
\
\
\
5, ADCInput диапазон inPCBCorner, в общем использовании ad0start, удобный для внешней отладки расширения 。
\
\
\
\
\
\
6, PCBRound углы, не легко поцарапать руки.
\
\
\
\
\
\
\
\
ADuC845Краткая информация :
\
\
\
\
ADuc845Это полностью интегрированная система смешанных сигналов на chipMCU lowerНа лице приведены некоторые основные особенности:
\
\
\
\
\
\
\
\
\
\
\
\
\
\
\
\
На чипе периферийных устройств
\
\
\
\
\
\
\
\
\
\
\
\
\
\
\
\
\
\
\
\
\
\
\
\
\
\
Название продукта: ADuC845Макетная плата
\
\
Производитель: вишня Технология
\
\
Цвет: зеленый
\
\
Размер:100 мм X 90 мм
\
\
Обзор: Сопротивление и емкость полный патч, никогда не используйте чип низкого качества, 1,6 мм толщина spcbplate, отличное качество. три режима питания могут быть выбраны, REF5025High precision внешняя ссылка, 8Low pass пассивный фильтр цепи, RTC, SDcard, eeproпромдругие периферийные устройства 。 все макетные доски в этом магазине используются нашей командой при разработке проектов, все проходят проверку реальных товаров, процедура Материалы исчерпывающие 。 как квалифицированный электронный инженер, мы верим в то, что: качество является эталоном для проверки того, является ли продукт квалифицированным, мы не будем борется с ценовой войной с нашими сверстниками, преимущество затрат за счет качества. наша цель-сделать макетную доску, которую инженеры могут хвалить.
\
\
\
\
\
Ресурсы и характеристики продукта:
\
\
1 、 новый оригинальныйADuC845Основной чип, Скачать бесплатную программа。
\
\
2, 8Lu Dan конец, 4 цепи полного дифференциального диапазона низких частот пассивный filter24bitADInput терминал, обеспечивают REF5025High precision внешние данные и внутренние данные являются опциональными, изолировать аналоговые от цифровых, уменьшенное соотношение секса к шуму 。
\
\
2. Hi/OAll out, все исходящие контакты помечены, удобное расширение для вторичного развития.
\
\
3. Три режима питания являются опциональными, USB источник питания, внешний 5В блок питания, Батарейный разъем питания 。
\
\
\
\
4. provide1602And12864LCD Модуль интерфейса, простой в использовании дисплей устройства 。
\
\
6. IICBusEEPROMRead модуль записи 。
\
\
7. Модуль последовательной связи (PL2303).
\
\
8. Наружные часы (PCF8563), Модуль чтения и записи SDCard (SPI), зуммер 。
\
\
\
\
\
\
\
\
9 、Ds18b20высокоточный интерфейс датчика температуры。
\
\
10. 3 отдельных ключа, 4 отдельных лампы (зеленый).
\
\
\
\
\
\
11、ADInput pin led out отдельно, обеспечивает независимый интерфейс для легкой связи.
\
\
\
\
\
\
\
\
Информация об изделии:
\
\
\
\
\
\

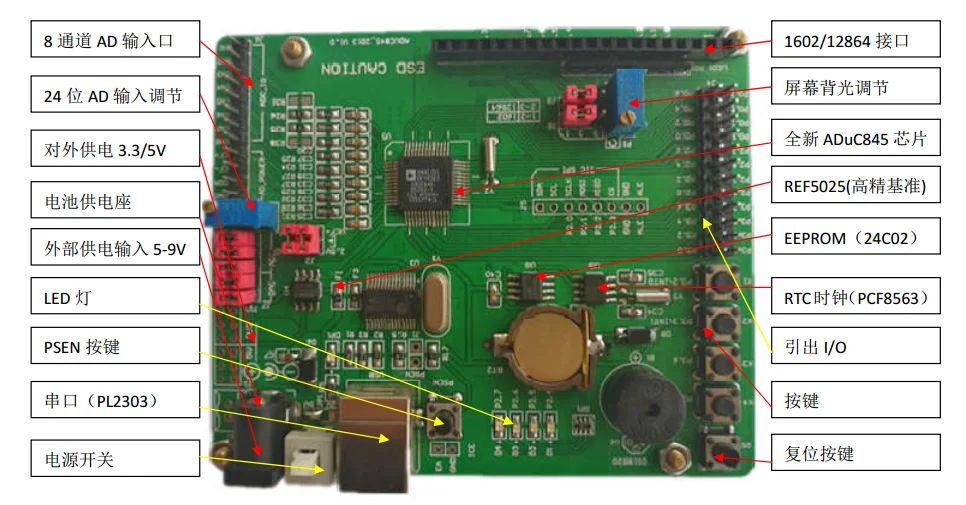

Функция Описание диаграмма: MCUВсе ресурсы отражаются на макетной плате, ADLow pass фильтр добавляется ко всем схемам.
\
\
\
\
设计欣赏:
\
\

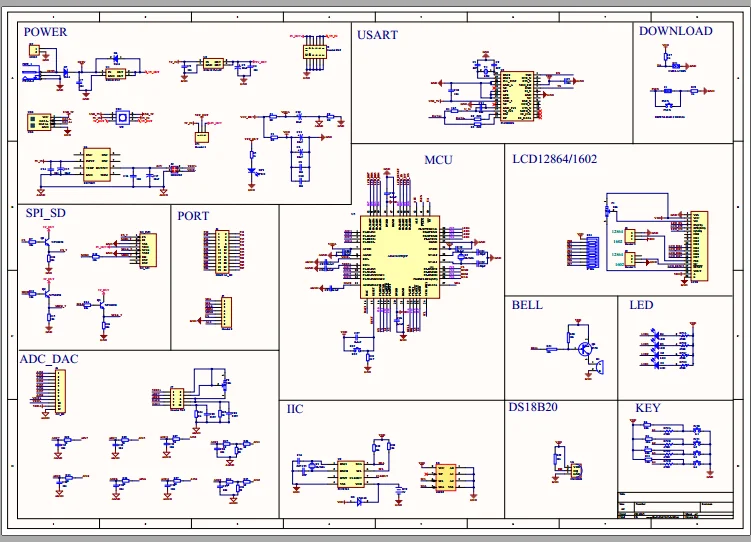

Схематичный рисунок:Из схемы мы можем увидеть, что наш дизайн очень тщательно., есть все, что вы ожидаете найти, highlightadacquistion цепи, принять Высокоточный внешний benchmarkREF5025, добавить фильтр низких частот цепи, снижение шума цепи с помощью аналогового цифрового разделения. полностью reflectedADuC845Of24positionADcharm。
\
\
\
\

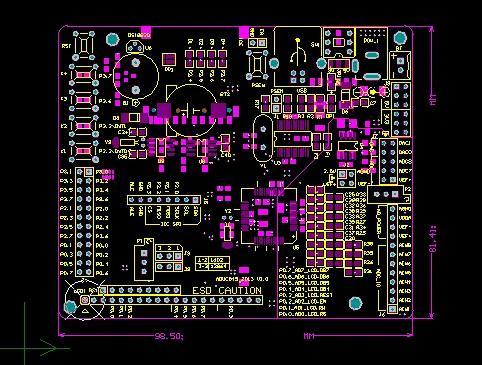

PCBchart: 1,6 мм толщина spcbplate, твердое мастерство 。
\
\
\
\
\
\
\
\
