1. Описание:

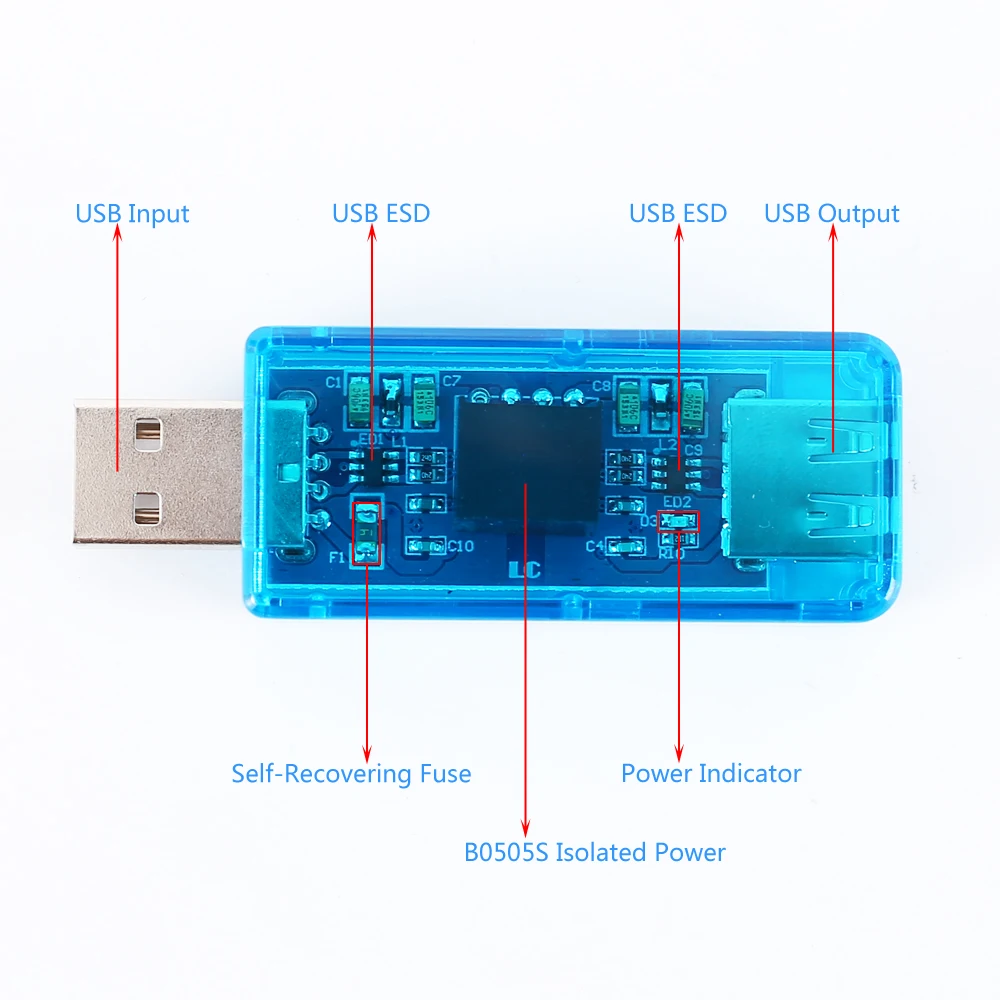

Изолирующий модуль USB основан на фирменной технологии iCoupler аналогового устройства и совместим с USB 2,0, обеспечивая полностью изолированную скорость передачи данных 12 м bps, изолируя 2500 В, не требует внешнего питания, и не требует драйверов. Usb-порт защищен от внешнего сильного питания и сильных сигналов, а usb-порт компьютера и материнская плата компьютера поддерживаются ..
2. Особенности:
1>. Совместим с USB2.0
2>. Изолированный выход
3>. Свободный привод
4>. Поддержка передачи данных через USB
5>. Поддержка пакетной передачи
6>. Поддержка передачи прерывания
7>. Поддержка синхронной передачи
8>. Поддержка полной скорости 12 Мбит/с
3. Параметры:
1>. Название продукта: USB изолирующий модуль
2>. Входное напряжение: 5 В постоянного тока
3>. Выходное напряжение: 5 В постоянного тока
4>. Рабочая температура:-40℃ ~ 85℃
5> Рабочая влажность: 0% ~ 95% относительной влажности

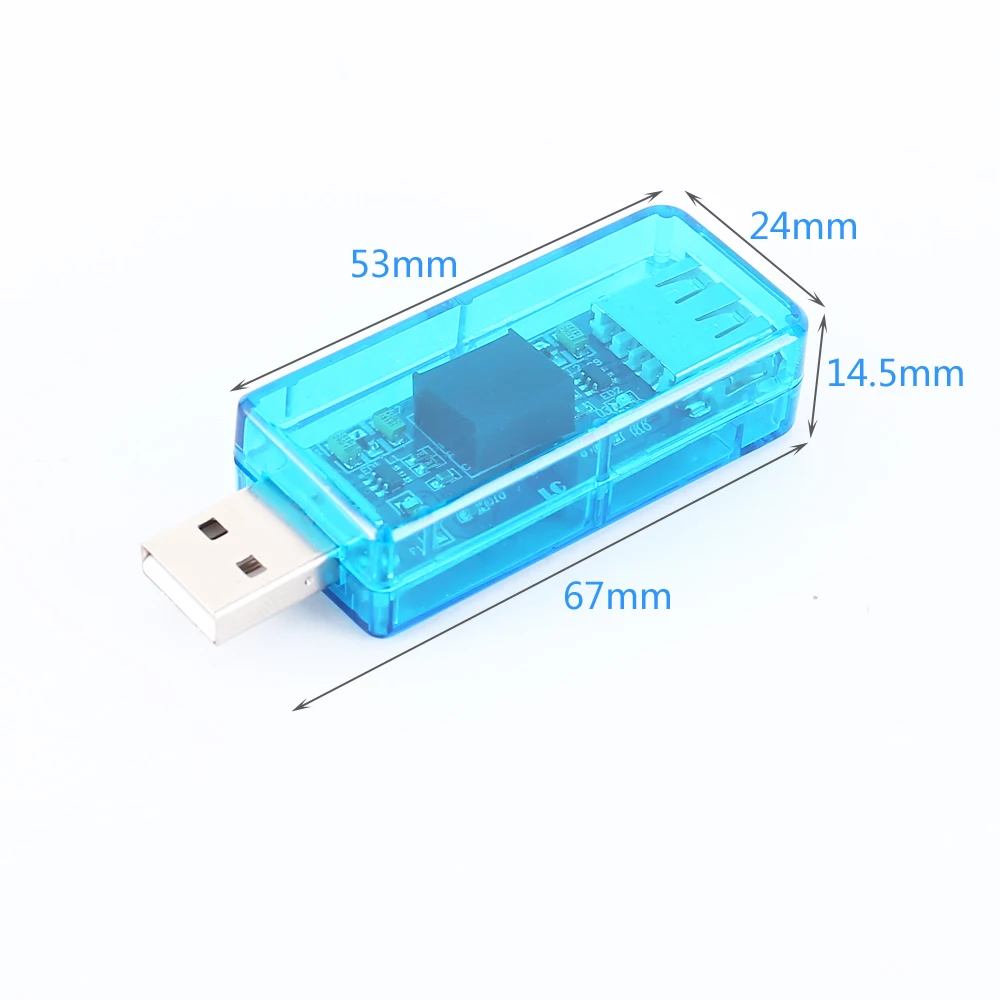

6>. Размер: 67*24*14,5 мм
4. Обратите внимание:
1>. Модуль не поддерживает чистые высокоскоростные устройства.
2>. Пожалуйста, прочитайте руководство по эксплуатации и описание перед использованием.
5. Применение:
1>. сильное электричество, сильные помехи рабочей среды: некоторые цепи содержат Сильное электричество, сильные помехи (например, высокое напряжение, инвертор, привод двигателя и т. д.) окружающей среды, когда он подключен к компьютеру, должны быть изолированы для обеспечения персональной безопасности компьютера.
2>. Чувствительная к шуму область: компьютер является большим источником шума. В чувствительном к шуму поле мы можем изолировать интерфейс USB через это устройство. Такие как высокоточная система сбора данных USB, звуковая система HIFI.
3>. USB устройство для отладки: например, различные USB интерфейс JTAG/SWD эмуляторы, ISP/ASP/IAP/ICP загрузчики и т. Д. когда вы часто не можете подключиться во время процесса отладки, вы можете использовать usb-изолятор, чтобы попробовать улучшить, когда моделирование является ненормальным.
4>. Различные промышленные устройства управления USB: в промышленных условиях usb-устройства часто сбиваются, такие как USB мышь, клавиатура, USB к последовательному порту и другие коммуникационные устройства. Usb-изоляторы снижают вероятность аварий и повреждений этих устройств в промышленных условиях. Иногда необходимо удлинить usb-кабель, изолятор USB может выполнять роль очень хорошего usb-ретранслятора, а также может изолировать разницу давления на земле между восходящими и нисходящими устройствами.
5>. USB периферийные устройства: такие как мышь, клавиатура, USB звуковая карта, USB флэш-диск, принтер, цифровая камера, usb-хаб, USB камера и т. Д.
6>. Медицинское оборудование: безопасность человеческого тела является наиболее важным и первичным учетом, но некоторые медицинские устройства подключаются к компьютеру через USB-интерфейс. В процессе сбора данных или лечения для человеческого тела, необходимо иметь прямой электрический контакт с человеческим телом, и, чтобы избежать возможного прохода от компьютера. Высокое напряжение оборудования и интерфейсных линий, передаваемых человеческому телу, вызывает Электрический шок, а электрическая изоляция интерфейсной линии становится одной из важных защитных мер.
7>. полноскоростные устройства: USB флэш-диск, цифровая камера, кардридер, мобильный жесткий диск, U shield, usb-хаб, AVRJTAG, AVRISP, AVRISPMKII, S-Lab, JET51, J-Link, FET430UIF, PICKIT2, XDS100, LPC-Link, ICD2, USB для ttl модуля (таких как FT232, CP2102, PL2303, CH341)
8>. Неподдерживаемые устройства: USB беспроводная карта, некоторые USB3.0 USB флэш-диск
6. Посылка:
1>. 1 модуль изоляции USB
