Описание
Выходной интерфейс RS232 AMS-06RL
B выходной интерфейс RS232 AMR-134H
C выходной интерфейс RS232 AMR-134HB
D выходной интерфейс RS485 AMR-134H
E выходной интерфейс RS485 AMR-134HB

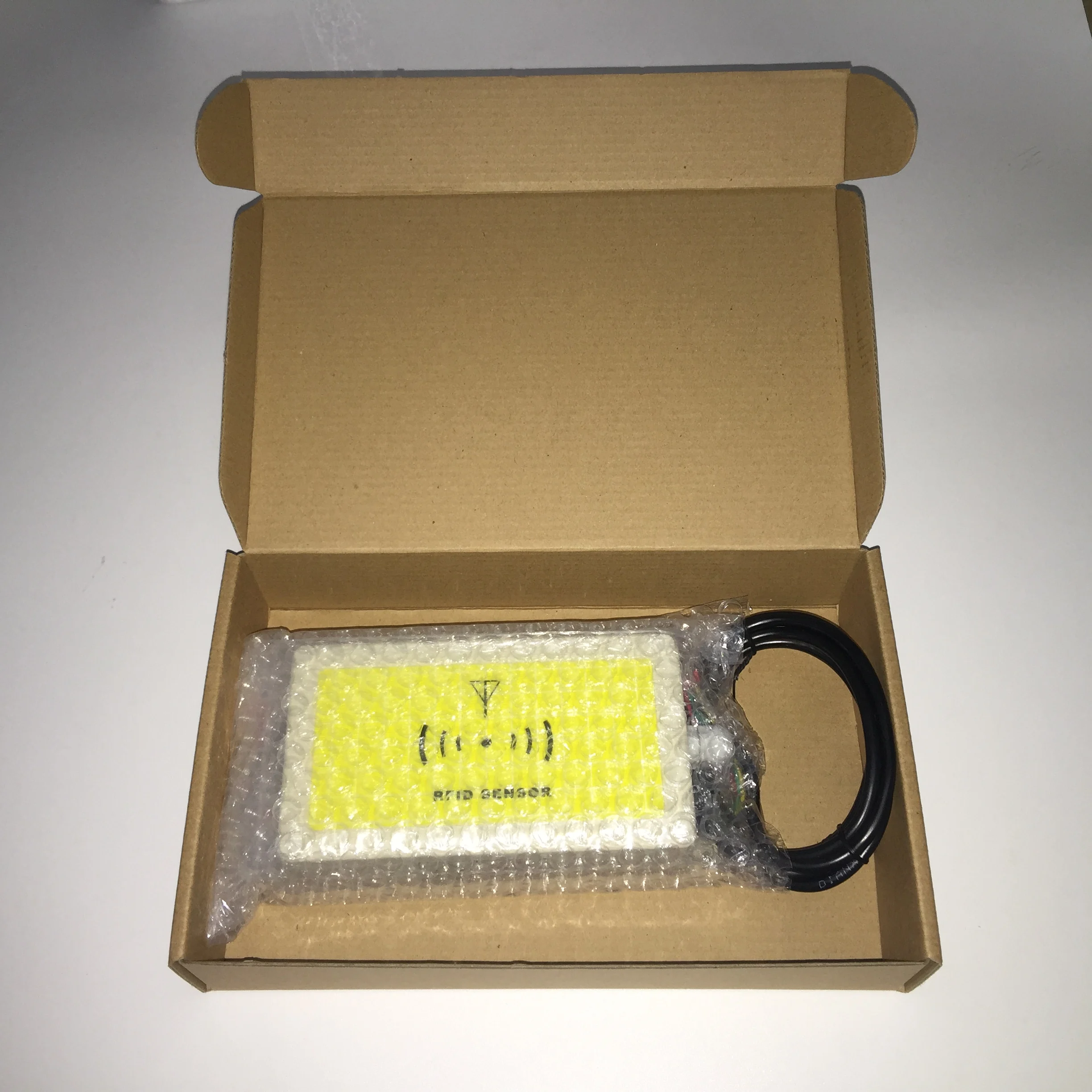

1.AMS-06RLКраткое описание продукта
AMS-06RLIt является своего рода низких частот на основе RFID TechnologyRFIDTag Сенсор Рабочая частота Сенсор is125KHZ, Настройка антенны с расширенными размер, шире передачи и приема погоды, на дальние расстояния, быстрое распознавание цели, поддержка forEMIDAnd совместимого формата для чтения меток. датчик внутренней интеграции rfidrf трансивер andrs232коммуникационный интерфейс, пользователи могут легко passPC, PLC, одночиповый микрокомпьютер с rs232serial интерфейс устройство считывает данные в теге.
Эта серия датчиков может быть широко использована в:
Логистика и складирование управления, оборудования для автоматизации управления, робот для кормления, AGVTrolley станция управления и других областях 。
Индекс производительности:
Рабочее напряжение: 10-30 в;
Потребляемый ток: 40mA (среднее значение тока), 30mA (Ток холостого хода), 60mA (электрическим током) 。
Защита цепи: защита от полярности, защита от перенапряжения.
Рабочая частота: 125 кГц;
Расстояние чтения карт: 0-15 см (относится к типу этикетки и среде применения);
Тип бирки: EMID и совместимые продукты
Интерфейс связи: RS232
Рабочая среда: в помещении
Рабочая температура:-10 ℃-+ 55℃;
Уровень защиты: IP-65;
Материал корпуса: ABSengineering пластик.
2. Инструкции по подключению
3. Индикация сигнала
LEDgreen: Мощность индикатор
LEDRed: обнаружение этикеток индикатор
Рабочий процесс датчика:
После того, как Датчик подключен к источнику питания, greenLEDLong bright, датчик переходит в режим автоматической работы 。 если Сенсор detectsRFIDWhen этикетки, красный после успешного decodingLEDLight начнется после окружающей среды и одновременные adoptionRS232Interface передавать данные приемник 。
4. Связь и описание протокола
4,1 Связь режим:
Сенсор поддерживает два режима связи: автоматический режим чтения и триггер режим чтения 。 модели объясняется следующим образом:
4.1.A режим автоматического чтения:
В тех случаях, когда радиочастотная метка попадает в Сенсор зона обнаружения, Сенсор автоматически отправляет зашифрованных данных после декодирования на этикетке 。 если на этикетке остается в зону обнаружения, Сенсор send1No более подробные данные будут отправлены после передачи данных, до тех пор, пока этикетка листья зону обнаружения и входит в зону обнаружения снова, или датчик обнаруживает новую метку.
4.1.B триггер режим чтения:
Управление хост через Управление триггер сигнальной линии, отправить импульсный восходящий край, если она содержит совершенное иные обозначения в зону обнаружения, читатель send1No более подробные данные будут отправлены после кодирования данных, до тех пор, пока по верхнему краю следующий пульс на спусковой крючок сигнальная линия прибывает 。 если нет карты или ошибка чтения, когда Хост отправляет триггер пульс, Сенсор без выходных 。 если главный двигатель поддерживает низкий потенциал состояние триггера сигнальной линии, позволяет Сенсор, чтобы войти в режим ожидания, нет больше карт. до тех пор, пока по верхнему краю Пульс возникает или хост-делает триггер сигнала линейного выключателя на высокий потенциал Государство 。

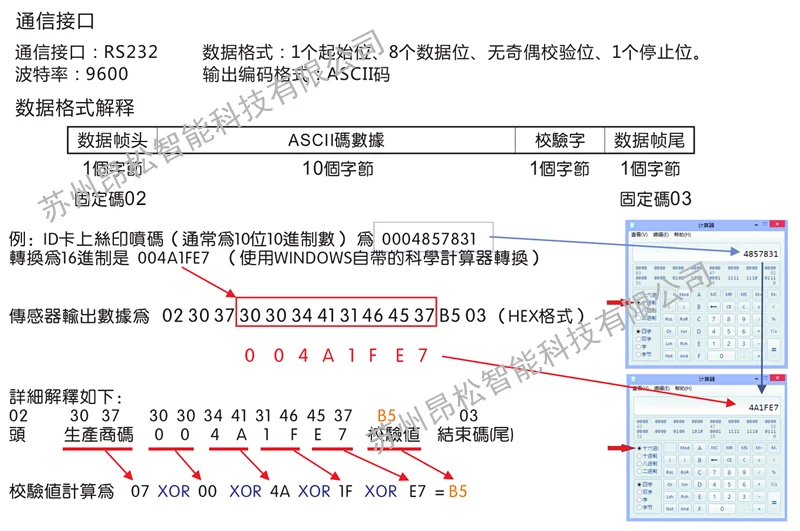

4,2 интерфейс связи и формат данных:
