AiSpark 1,8 дюймовый цветной модуль дисплея для микро: бит, 160x128 пикселей, драйвер ST7735S, Цвет дисплея: RGB, 65K цветной SPI интерфейс

1 147 руб.

Описание

Описание продукта:

1,8 дюймовый цветной дисплей модуль для micro: бит, 160x128 пикселей, 65 тыс. цветов

Обзор

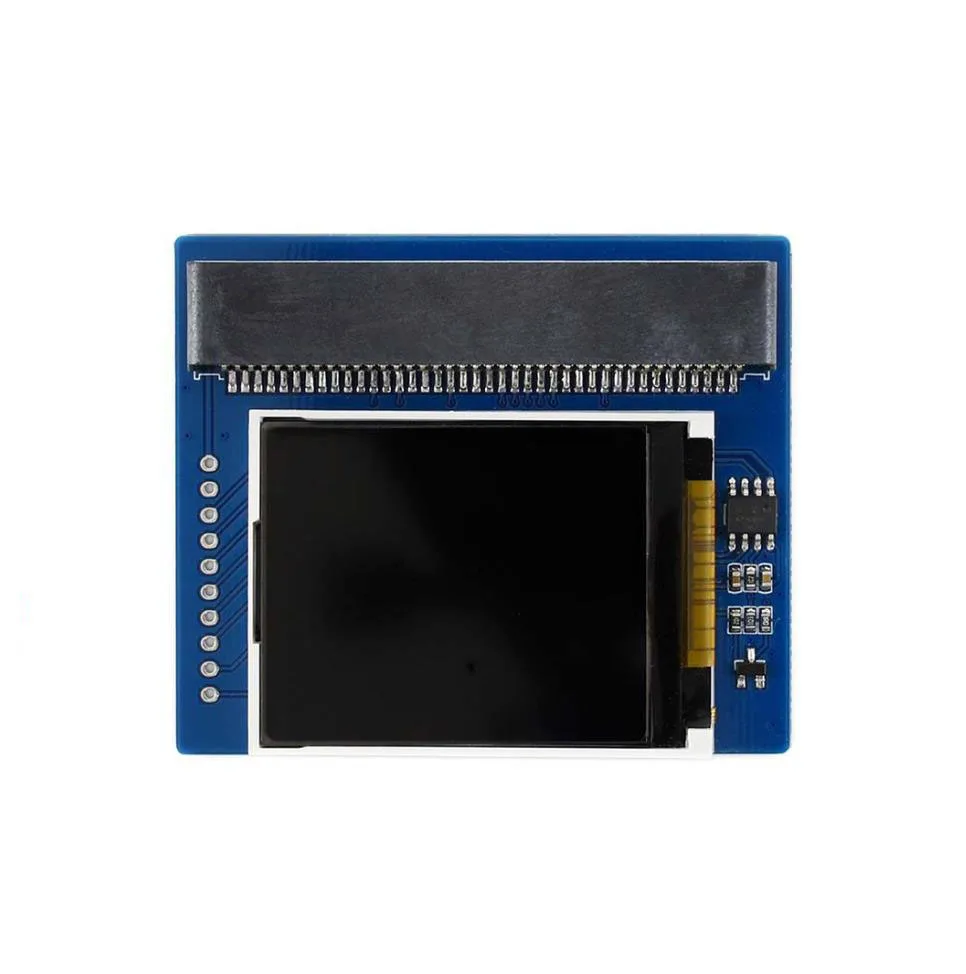

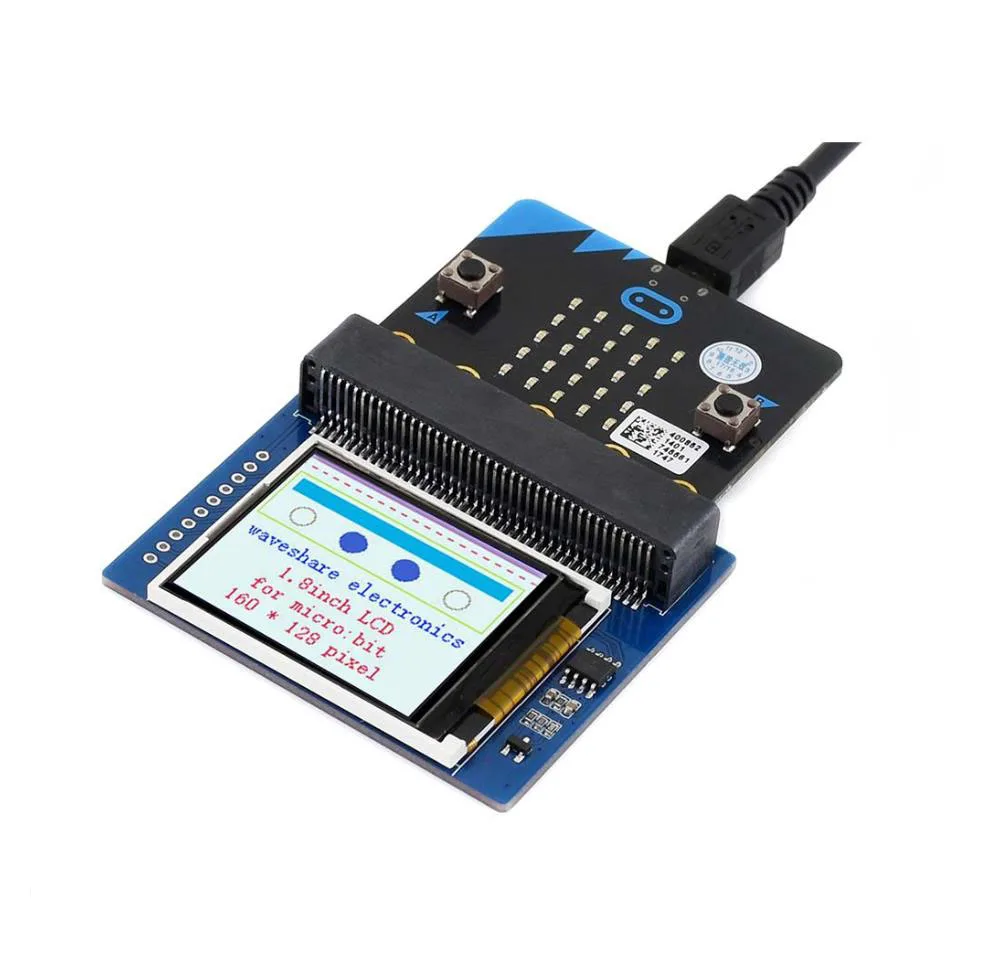

Это красочный модуль дисплея, разработанный для BBC micro: bit, диагональю 1,8 дюйма, 160x128 пикселей, способный отображать 65 K цвета.

Устали от 5x5 светодиодный матрицы? Время, чтобы получить крошечный монитор для вашего micro: bit, этот будет идеальным выбором.

Особенности

Микро: бит край разъем, непосредственно подключаемый Встроенный драйвер ST7735S, поддерживает 65 K цветов Встроенный SRAM 23LC1024, используемый в качестве кэша дисплея, больше нет памяти Интерфейс SPI, занимает всего несколько контактов IO Подсветка регулировка через ШИМ Резервные припоя колодки для интерфейса управления, сделать его легко подключить с Arduino/Nucleo платы Поставляется с инструментами разработки (микро: битная графическая демонстрация/руководство пользователя и т. Д.)

Технические характеристики

Драйвер: ST7735S Разрешение 160x128 Цвет дисплея: RGB, 65 K цвета Рабочее напряжение: 3,3 В Размер: 61 мм x 51,5 мм

Выводов

PIN-код	Микро: бит PIN-код	Описание продукта:
3V3	3V3	Мощность
GND	GND	Заземления
Мисо	P14	SPI главный вход данных/рабочий выход
MOSI	P15	SPI главный выход данных/рабочий вход
SCK	P13	SPI входного сигнала часов
LCD_CS	P16	ЖК-дисплей выбор чип
RAM_CS	P2	SRAM выбор чип
Постоянного тока	P12	ЖК-дисплей данных/команд
RST	P8	ЖК-дисплей сброс
BL	P1	ЖК-дисплей подсветка
