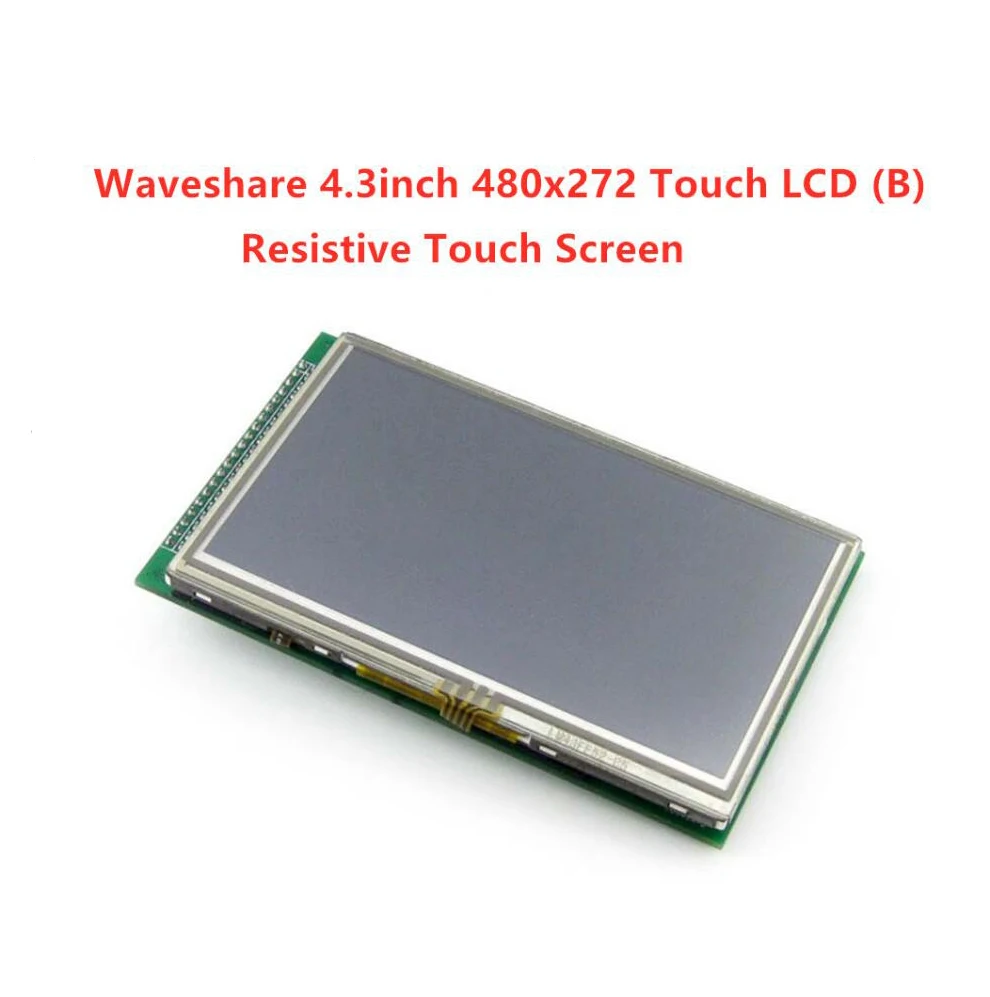

AiSpark 4,3 дюймов 480x272 сенсорный lcd(B) lcd TFT многоцветный графический lcd, с сенсорным экраном и автономным сенсорным контроллером
  • AiSpark 4,3 дюймов 480x272 сенсорный lcd(B) lcd TFT многоцветный графический lcd, с сенсорным экраном и автономным сенсорным контроллером
  • AiSpark 4,3 дюймов 480x272 сенсорный lcd(B) lcd TFT многоцветный графический lcd, с сенсорным экраном и автономным сенсорным контроллером
  • AiSpark 4,3 дюймов 480x272 сенсорный lcd(B) lcd TFT многоцветный графический lcd, с сенсорным экраном и автономным сенсорным контроллером

AiSpark 4,3 дюймов 480x272 сенсорный lcd(B) lcd TFT многоцветный графический lcd, с сенсорным экраном и автономным сенсорным контроллером

1 325 руб.

Описание

4,3 дюймов 480x272 сенсорный lcd (B) 4,3 ''LCM TFT дисплей сенсорный экран Графический ЖК-дисплей модуль

4,3 дюймов 480*272 Точек многоцветный графический ЖК-дисплей, с сенсорным экраном и автономным сенсорным контроллером

Основные параметры

Время ответа (MS)30
Контраст500: 1
Яркость (кд/м)280
Размер дисплея (мм)95,04 (Ш) × 53,86 (В)
Шаг точки (мм)0,006 (Ш) × 0,198 (В)
Цвета16777216
Соотношение сторон16: 9
Разрешение480*272 (пикселей)
Мощность потребления56 МВт
Подсветка ток20mA
Рабочая температура (℃)-20 ~ + 70
ЖК-дисплей ТипНа тонкопленочных транзисторах на тонкоплёночных транзисторах
ЖК-дисплей Интерфейс24-битного параллельного
Сенсорный экран Интерфейс4 проводы резистивный
ПодсветкаСветодиодный

Фото

AiSpark 4,3 дюймов 480x272 сенсорный lcd(B) lcd TFT многоцветный графический lcd, с сенсорным экраном и автономным сенсорным контроллеромAiSpark 4,3 дюймов 480x272 сенсорный lcd(B) lcd TFT многоцветный графический lcd, с сенсорным экраном и автономным сенсорным контроллеромAiSpark 4,3 дюймов 480x272 сенсорный lcd(B) lcd TFT многоцветный графический lcd, с сенсорным экраном и автономным сенсорным контроллеромAiSpark 4,3 дюймов 480x272 сенсорный lcd(B) lcd TFT многоцветный графический lcd, с сенсорным экраном и автономным сенсорным контроллером

PORT3 высокой четкости

PIN нет.СимволОписание продукта:ТипФункция
1ПрерываниеСенсорный экран прерыванияВыходНизкий уровень, в то время как сенсорный экран обнаруживает нажатие
25 V5 V блок питанияВходной сигнал5 V блок питания
3MOSIВвод данных SPI с сенсорным экраномВходной сигналПодключается к SPI MOSI
4МисоВыход данных SPI с сенсорным экраномВыходПодключается к SPI мисо
5SCKСенсорный экран дисплея SPI часыВходной сигналПодключается к SPI SCK
6СсппСенсорный экран чип выберитеВходной сигналНизкоуровневый
7PWMПодсветка регулировка яркостиВходной сигналУправление яркостью подсветки через ШИМ
8GNDЗаземленияВходной сигналGND
9BUSYСенсорный экран занятВыход
10NC
11R0Pin-кодВходной сигналКрасный для передачи данных
12R1
13R2
14R3
15R4
16R5
17R6
18R7
19G0Pin-кодВходной сигналЗеленый для передачи данных
20G1
21G2
22G3
23G4
24G5
25G6
26G7
27B0Pin-кодВходной сигналСиний данных
28B1
29B2
30B3
31B4
32B5
33B6
34B7
35DCLKЖК-дисплей часыВходной сигналЖК-дисплей часы сигнала
36ДсипNC
37HSYNCГоризонтальная синхронизацияВходной сигналГоризонтальный синхронный входного сигнала
38VSYNCВертикальная синхронизацияВходной сигналВертикальный синхронный входного сигнала
39DEУправление выбора режимаВходной сигналDE = 0: режим синхронизации
DE = 1: DE режим
40GNDЗаземленияВходной сигналGND

Просмотров

Развития ресурсы:Технические описания, и т. д.

Вики:Www.waveshare.com/wiki/4.3inch_480x272_Touch_LCD_ (B)

Внешний размер

AiSpark 4,3 дюймов 480x272 сенсорный lcd(B) lcd TFT многоцветный графический lcd, с сенсорным экраном и автономным сенсорным контроллером

Посылка содержит

4,3 дюйма 480x272 сенсорный ЖК-дисплей (B) × 1 4,3 дюймов ЖК-винты упаковка x 1AiSpark 4,3 дюймов 480x272 сенсорный lcd(B) lcd TFT многоцветный графический lcd, с сенсорным экраном и автономным сенсорным контроллером

Характеристики

Бренд
DFRobot
Тип демоплаты
Raspberry Pi 2B
