Описание

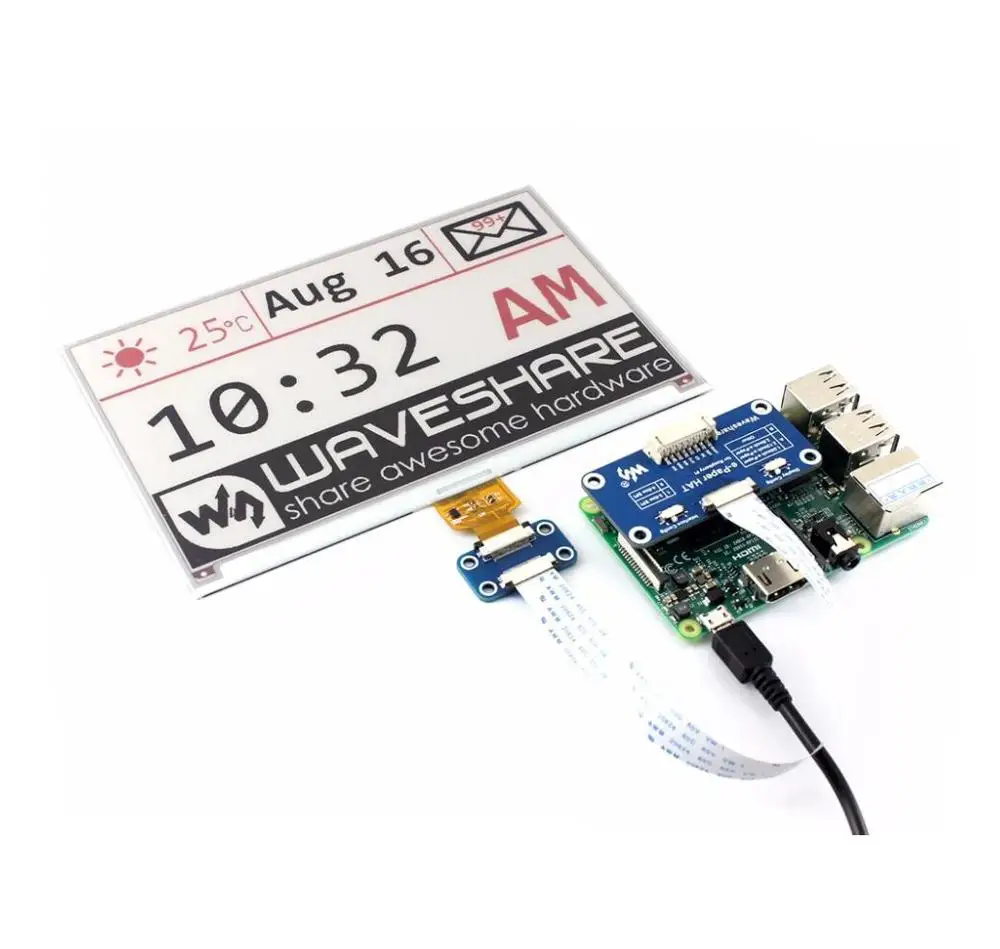

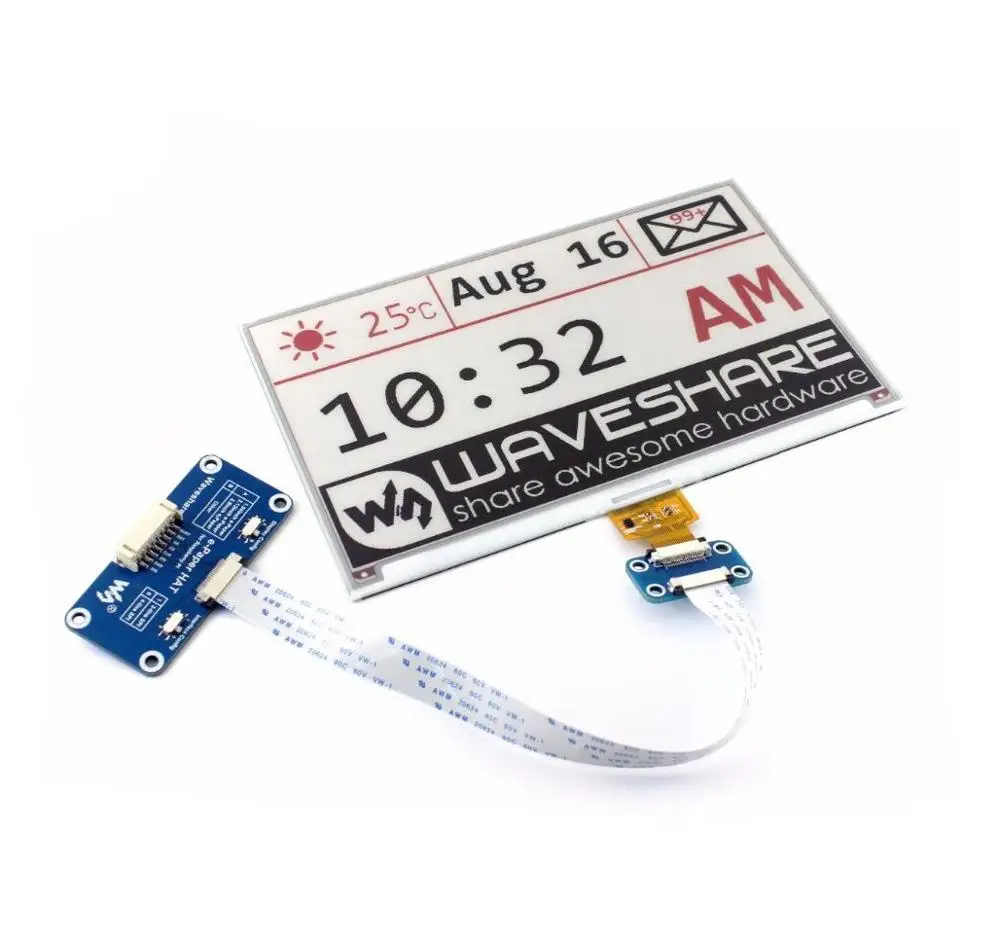

640x384, 7,5 дюймовый E-Ink дисплей шляпа для Raspberry Pi, три цвета

Описание продукта:

Обзор

Это дисплей E-Ink для Raspberry Pi, 7,5 дюймов, разрешение 640x384, со встроенным контроллером, связь через SPI интерфейс, поддерживает красный, черный, и белый трехцветный дисплей.

Благодаря таким преимуществам, как Ультра низкое энергопотребление, широкий угол обзора, большой эффект под солнечным светом, это идеальный выбор для таких применений, как этикетка полки, промышленный инструмент и так далее.

Особенности

Нет подсветки, долго отображает последнее содержимое даже при отключении питания Ультра низкое энергопотребление, в основном мощность требуется только для освежения Совместимость с Raspberry Pi Zero/Zero W/Zero WH/2B/3B/3B +, Jetson Nano Интерфейс SPI, для подключения к другим платам контроллера, таким как Raspberry/Arduino/Nucleo и т. Д. Бортовой преобразователь напряжения, совместимый с 3,3 V/5 V MCUs Поставляется с инструментами разработки и руководством (примеры для Raspberry Pi/Jetson Nano/Arduino/STM32)

Технические характеристики

Рабочее напряжение: 3,3 В Интерфейс: SPI Контурный Размер: 170,2 мм × 111,2 мм Размер дисплея: 163,2 мм × 97,92 мм Шаг точки: 0,255 × 0,255 Разрешение 640 × 384 Цвет дисплея: красный, черный, белый Серый уровень: 2 Время полного обновления: 16 с Мощность обновления: 38 МВт (тип) Мощность в режиме ожидания: 0,017 МВт Угол обзора:> 170 °

Интерфейс

Символ	Описание продукта:
VCC	3,3 V
GND	Заземления
DIN	SPI MOSI pin-код
CLK	SPI SCK pin-код
CS	Выбор чипа SPI, низкий уровень активности
Постоянного тока	Выбор данных/команд (высокий для данных, низкий для команды)
RST	Внешний сброс, низкий активный
BUSY	Выход состояния занятого, низкий активный

Размеры

Развития ресурсы

Вики:Https://www.waveshare.com/wiki/7.5inch_e-Paper_HAT_ (B)Посылка содержание

Вес:0,065 кг
