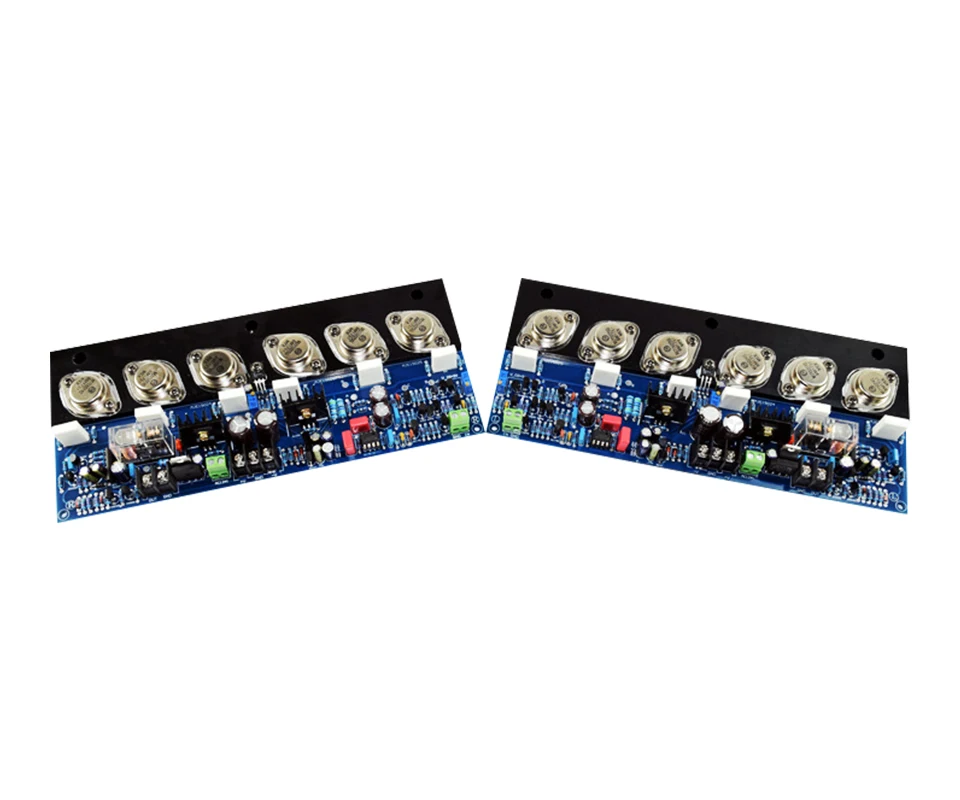

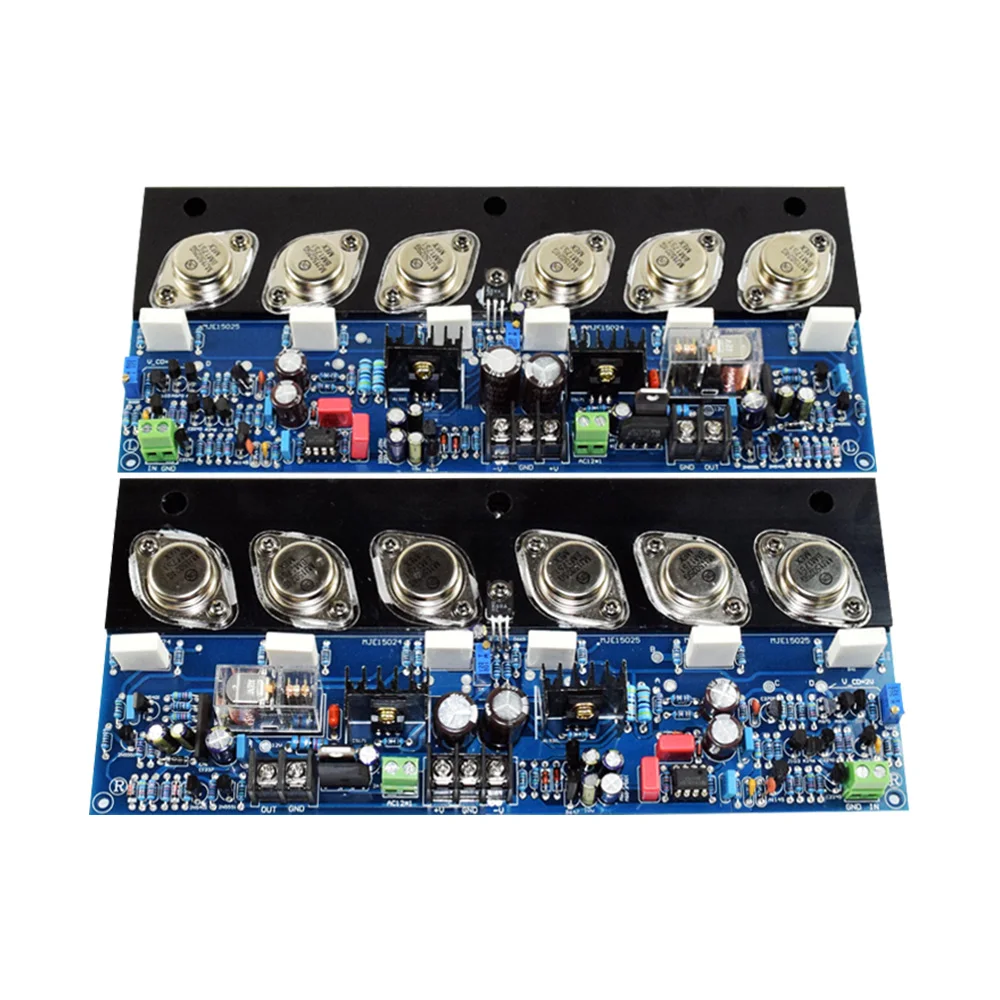

AIYIMA 2Pcs E405 Gold Sealed Tube Pure Amplifier Audio 60Wx2 Class A High Power HIFI Fever Home Amplifier For Sound System

Описание

E405 Золотая герметичная трубка, усилитель мощности платы

Параметры:

1. Мощность питания: постоянный ток +-(35 V-55 V), +-45 в рекомендуется. Примечание: блок питания AC12V каждой платы работает независимо.

2. Мощность: 200 Вт (полное гармоническое искажение THD + N <0.1%), DC +-45 В, 4 Ом

3. Класс А: 60 Вт, 4 Ом

4. Сопротивление динамика: 4-8 Ом.

5. Размер платы: 105*236 мм.

6. сначала Отрегулируйте дифференциальный входной ток до 2 мА: Отрегулируйте регулируемый резистор VR1 (500R) так, чтобы напряжение в двух точках C и D составляет 1,5-2 в (т. Е. напряжение через резистор R9 (1 K); в это время, Входной дифференциальный ток составляет 1,5-2 мА это значение является лучшим качеством звука.

7. большой ламповый ток quiescent составляет 100 мА: Отрегулируйте регулируемый резистор VR2 (1 K) так, что напряжение двух точек A и B составляет 22 мВ, В это время статический ток I = 22MV/0.22R сопротивление составляет 100 мА; если ваш теплоотвод достаточно большой, вы увеличиваете Статический ток, В целом лучший звуковой эффект 100 мА-300 мА.

8. Вес: 0,5 кг + 0,5 кг

Особенности:

1. Используйте Оригинал на полупроводниковых MJ15024G/MJ15025G и Toshiba 2SA1930/2SC5171.

2. Соединительный конденсатор WIMA top capactor 1 мкФ.

3. Пятикольцевые металлические резисторы используются для сопротивления. В основной цепи используются пятикольцевые Металлические пленочные резисторы с точностью ± 1% для обеспечения хорошего соотношения сигнал/шум.

4. Печатная плата принимает двухсторонний лист толщиной 1,6 мм, толщина меди 2,0 унций, и весь процесс распыления олова для обеспечения хорошего тока.

5. самой большой особенностью этой платы является использование современной расширенной схемы защиты динамиков C1237 BTL, которая эффективно устраняет звук удара при запуске и выключении и функцию защиты выходного сигнала постоянного тока, сделайте ваши колонки безопаснее.

6. Высокая выходная мощность; сильное стерео чувство, стабильная низкая частота и сильная мощность, отличное соотношение сигнал/шум.

Упаковочный лист:

2 шт.
