SRC аудио выделенный чип AK4137EQ является основной конструкцией. Чип поддерживает Вход 32 бит 786 K, DSD256, Асинхронное преобразование, может установить фиксированный выход нескольких различных форматов PCM и DSD, использовать AK4118 в качестве коаксиального приема сигнала, с самым низким в отрасли дрожанием, через MCU мягкий контроль полностью оптимизирован, и производительность гораздо выше, чем WM8805 DIR9001 CS8416
Характеристики продукта следующие:
1. Независимый источник питания кристаллического осциллятора
2. Двойной кристаллический осциллятор, использует различную кристальную частоту в соответствии с выходной выборкой, и плата оснащена обычным стандартным кристаллическим осциллятором.
3. Есть 5 входов: BNC RCA волокно, AES, USB вход (применим к нашему XMOS модулю/итальянскому USB)
4. Использование модуля XMOS/Итальянский USB может быть непосредственно установлен на плате, может достичь выборки дисплея, поддержка полной частоты автоматического переключения

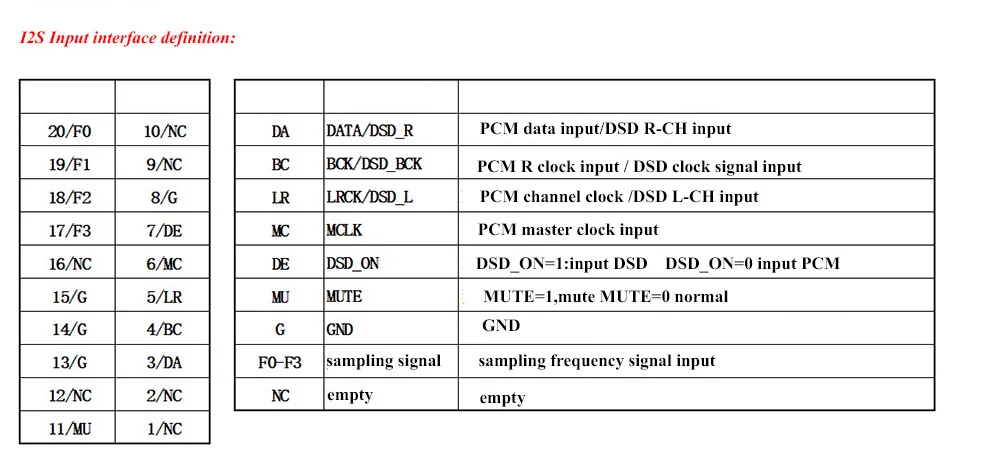

5. Вкладыш двухрядного 20-контактный разъем выходной интерфейс совместим с итальянским напряжение на выходе USB интерфейс, может напрямую подключаться к DSC1 такая Плата декодера
6. Можно установить четыре набора фильтров
7. Используйте LCD1602 для отображения рабочего состояния
8, все настройки автоматически сохранены

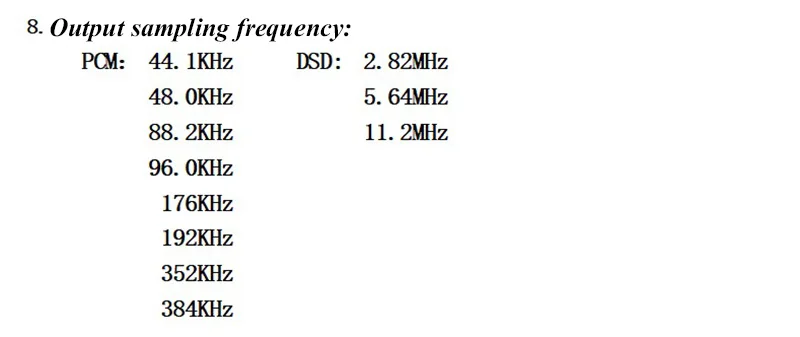

Частота выборки показывает, что выходной уровень является следующим
Ключевое Описание:
Короткое нажатие: Переключение входного канала
Длительное нажатие (более 0,5 секунд): введите параметры настройки/параметры переключения
* Набор вариантов петли (Длительное нажатие):
Нормальное состояние --- настройка параметров фильтра --- Формат выходного сигнала --- частота выборки выходного сигнала --- нормальное состояние
Вход:
BNC RCA волокно, AES: 44,1 K-192 K 24 бит
USB (с использованием модуля XMOS): 44,1 K-384 K 32 бит/DSD64, DSD128, DSD256
(Продукт не включает модуль XMOS или итальянский модуль USB, пожалуйста, приобретите его отдельно)
Выход:
Асинхронный выход: PCM 44,1 K ~ 384 K/DSD64/DSD128/DSD256
(Когда DSD64 переключается на 44,1 K/48 K, есть возможность повышенного уровня шума)
Напряжение питания: регулируется 5 В, рабочий ток около 100 мА
Индикация выборки на выходе (F0-F2 следующим образом, F3 всегда 0)
Дисплей и описание функций:
1.Входной канал: коаксиальный BNC, коаксиальный RCA, USB, оптический, AES/EBU
2.Формат входного сигнала: PCM, DSD (отображение в реальном времени на основе входного сигнала)
3. Частота выборки входного сигнала (отображение в реальном времени на основе входного сигнала)
4. Без звука
J1, J2, описание функции перемычки:
Подключение J1: сигнал MCLK предоставляется AK4137,
Подключение J2: сигнал MCLK непосредственно предоставляется кристаллическим осциллятором.
Примечания: J1 и J2 могут быть подключены только к одному из них, а не к обоим.
Вход:
BNC RCA волокно, AES: 44,1 K-192 K 24 бит
USB (с использованием модуля XMOS): 44,1 K-384 K 32 бит/DSD64, DSD128, DSD256
(Продукт не включает модуль XMOS или итальянский модуль USB, пожалуйста, приобретите его отдельно)
Выход:
Асинхронный выход: PCM 44,1 K ~ 384 K/DSD64/DSD128/DSD256
(Шум на выходе может увеличиться при преобразовании DSD64 в 44,1 K/48 K)
Напряжение питания: регулируется 5 вольт, рабочий ток около 100 мА
1 шт. AK4137 цифровой ЦАП комплект
