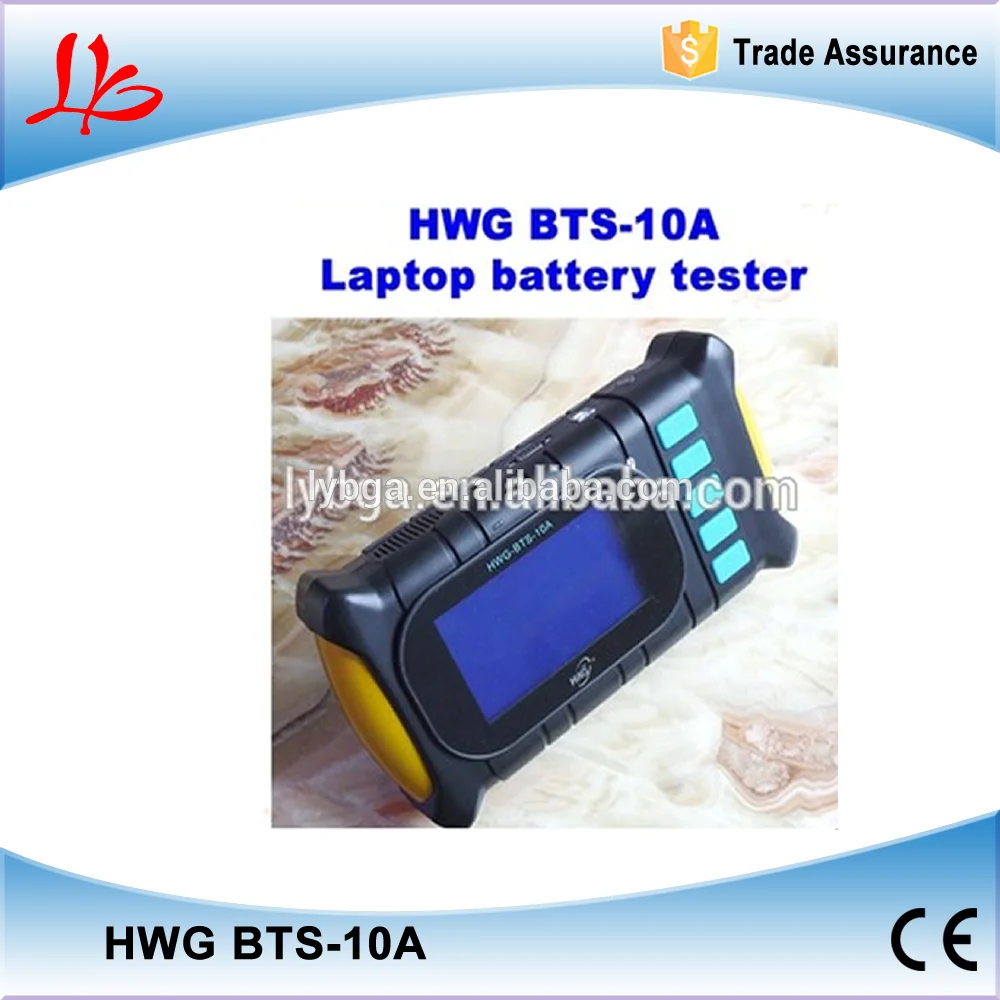

Аккумулятор Универсальный для ноутбука тестер HWG BTS-10A, автоматический тестер аккумулятора с ЖК-дисплеем

Описание

Портативный аккумулятор для ноутбука тестер, портативный ноутбук Аккумуляторный сканер с зарядкой и разрядкой, небольшие токи активации, функции проверки данных батареи

A: обзор (характеристики): FBS-1000 прибор для испытания аккумуляторной батареи компьютера является нашим использованием передовой технологии самостоятельно Разработанный полный прибор для испытания аккумуляторной батареи компьютера является первым в отрасли портативным аккумулятором может быть полностью Протестированный тестер, с правильной зарядкой аккумулятора, разрядкой, автоматическим тестированием, старением батареи, считыванием данных SBS батареи, защитой от обратного хода, поддерживает различные схемы аккумуляторной батареи

1, подходит для тестирования типа батареи: Аккумулятор для ноутбука

2, продукт компактный, легко носить с собой, красивый внешний вид, простая работа

3, может работать от сети, может работать независимо от компьютера

4, является пакетным тестовым аккумулятором, аккумулятор от стареющего завода после хорошего помощник

5, 95% рынка, чтобы удовлетворить требования к испытанию батареи

II: описание процедуры испытания

1. Вставьте адаптер 16 В или используйте встроенный аккумулятор, включите выключатель питания, ЖК-дисплей в резервный интерфейс

2. Найдите Модель аккумулятора, соответствующие контакты для проверки соединителя, подключенный к протестированному аккумулятору, тестовый аккумулятор тестового порта доступа

3. тест на зарядку: Возьмите хороший тестовый аккумулятор, нажмите кнопку зарядки (зарядка), зарядка аккумулятора, разрядка тока по умолчанию 0.7A, если вы хотите, чтобы выход из состояния заряда батареи, затем нажмите зарядное устройство, он выйдет из состояния заряда батареи, Зарядка, когда вы видите параметры тока и напряжения тока, эта функция зарядки является полным зарядным устройством, может заряжать аккумулятор, без использования функции зарядки (или не брали аккумулятор) back to интерфейс ожидания

4. испытание на разрядку: Возьмите хороший тестовый аккумулятор, нажмите кнопку разряда (разрядка), батарея начинает разряжаться, ток разряда по умолчанию 1.6A, если вы хотите, чтобы выход из состояния разрядки батареи, затем нажмите на разрядный переключатель, он выйдет из состояния разрядки батареи, При разрядке, когда вы видите параметры тока разрядки и напряжения, в случае функции разрядки не используется (или не брали корпус батареи) для возврата на экран холостого хода

5. Автоматическая тестовая батарея, подключите аккумулятор, чтобы быть протестированным, нажмите кнопку тестирования автоматически (тест), начать автоматический тестовый аккумулятор, автоматическая тестовая программа является следующим:

Связь

A) батарея нормальная, как обычно, автоматически входит в следующий тест, в противном случае она остановит Следующий тест, и отображает Сбой связи

B) чтение данных SBS, таких как нормальный, автоматически введите Следующий тест, в противном случае он остановит Следующий тест, и не удалось прочитать данные

C) FCC тест, и значение чтения циклов FCC, он определяется, является ли емкость батареи нормальной, данный пропуск или сбой, например, нормальный, автоматически входит в следующий тест, В противном случае это остановит Следующий тест и покажет FCC правомочность

{Определять условия:

Если количество циклов <100, FCC> = (проектная емкость * 1/3): Емкость квалифицированного, неквалифицированного отображения в противном случае

Если 100 <количество циклов <200, FCC> = (проектная емкость * 1/4): Емкость квалифицированного, неквалифицированного отображения в противном случае

Если 200 <количество циклов <500, FCC> = (проектная емкость * 1/5): Емкость квалифицированного, неквалифицированного отображения в противном случае

Если количество циклов> 500, FCC: квалифицированная Емкость (более 500 раз батарея, которая имеет более чем срок службы)

}

D) обнаружение температуры, индикатор батареи считывает правильность текущей температуры, как это нормально, автоматически входит в следующий тест, в противном случае он остановит Следующий тест, и показывает погрешность данных температуры

{Определить условия:-20 <T <75}

В этом случае, квалифицированный, как за пределами этой температуры: показать сбой

(Например, за пределами этого температурного диапазона аккумулятор может заряжаться и разряжаться, возможно из-за повреждения цепи или компонентов)

E) Обнаружение напряжения, индикатор заряда батареи считывает текущее напряжение правильно, как это нормально, автоматически входит в следующий тест, в противном случае он остановит Следующий тест, и показывает ошибки данных напряжения

{Определять условия:

Прочитайте напряжение аккумулятора, с тестером AD отобранный Компаратор напряжения, такой как ошибка менее ± 600мв, протестирован, в противном случае неквалифицированный

}

F) тест на зарядку для обнаружения заряда батареи является нормальным, как обычно, автоматически введите Следующий тест, в противном случае он остановит Следующий тест, и показывает сбой зарядки

{Определять условия:

Тесты зарядки флаг

Напряжение зарядки> 4,15 В, квалифицированное (FCC> = 95%, точка может быть в почти полном состоянии батареи, но не может быть заряжена)

Зарядный ток> 15 мА, квалифицированный или неквалифицированный дисплей

}

G) испытание на разрядку, для обнаружения разрядки батареи является нормальным, как правило, автоматически входит в следующий тест, в противном случае он остановит Следующий тест, и показывает сбой разряда

{Определять условия:

Разрядное напряжение <= Количество ячеек * 3 В: квалифицированное (низкое напряжение батареи, под напряжением может привести к не разрядке), предполагающее, что низкое напряжение должно быть Перезаряжено

Ток разряда> = 100 мА: квалифицированный, неквалифицированный в противном случае дисплей

}

H) следующие испытания являются нормальными на каждом шаге, и, наконец, показывает, что тест батареи успешно, например, где определенный тест проходят, следующий шаг не будет протестирован, указывая, что батарея тестирует неквалифицированный

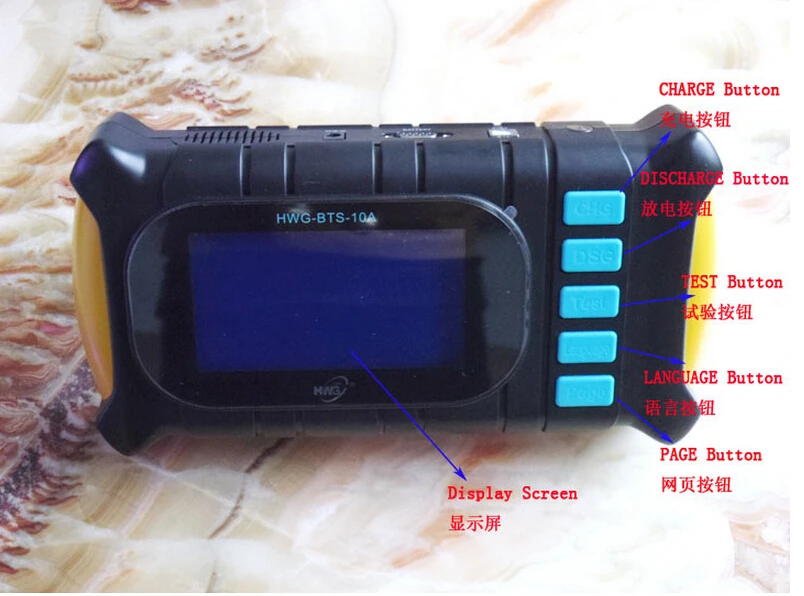

6. (страница) Кнопка: Автоматическое тестирование закончено, вы можете просмотреть информацию о аккумуляторе с помощью кнопки SBS PAGE, затем нажмите (страница), Отобразите следующее сообщение

7. (LANUAGE) Кнопка: упрощенный китайский или английский перевод (эта версия только на английском языке)

8. (сброс) Кнопка: если на машине есть явление смерти или garbled дисплей, нажмите кнопку, чтобы сбросить его, может начать снова

9. Встроенный аккумулятор, блок от сети для работы в следующем автоматическом тестовом корпусе, блок питания около 10 часов в режиме ожидания

Три: аксессуары

1, хост 1

2, входной адаптер (AC85 ~ 260 В, выход 16,5 в) 1 шт.

3, испытательный кабель батареи,

4, проверка батареи каждой модели разъема конвертера 31

5, USB кабель для передачи данных 1

4: обратите внимание

Обратите внимание, что один, не берите тестовый аккумулятор подключен к интерфейсу последовательного порта ПК (выглядит так же)

Примечание 2, при разрядке заряда, когда не используется или не работает (не брали тестовый корпус батареи), быстро возвращаются на резервный экран

Примечание 3, обратная защита, когда доступ к батарее, сигнал тревоги, батарея перевернута, чтобы быть подключенным правильно перед тестом
