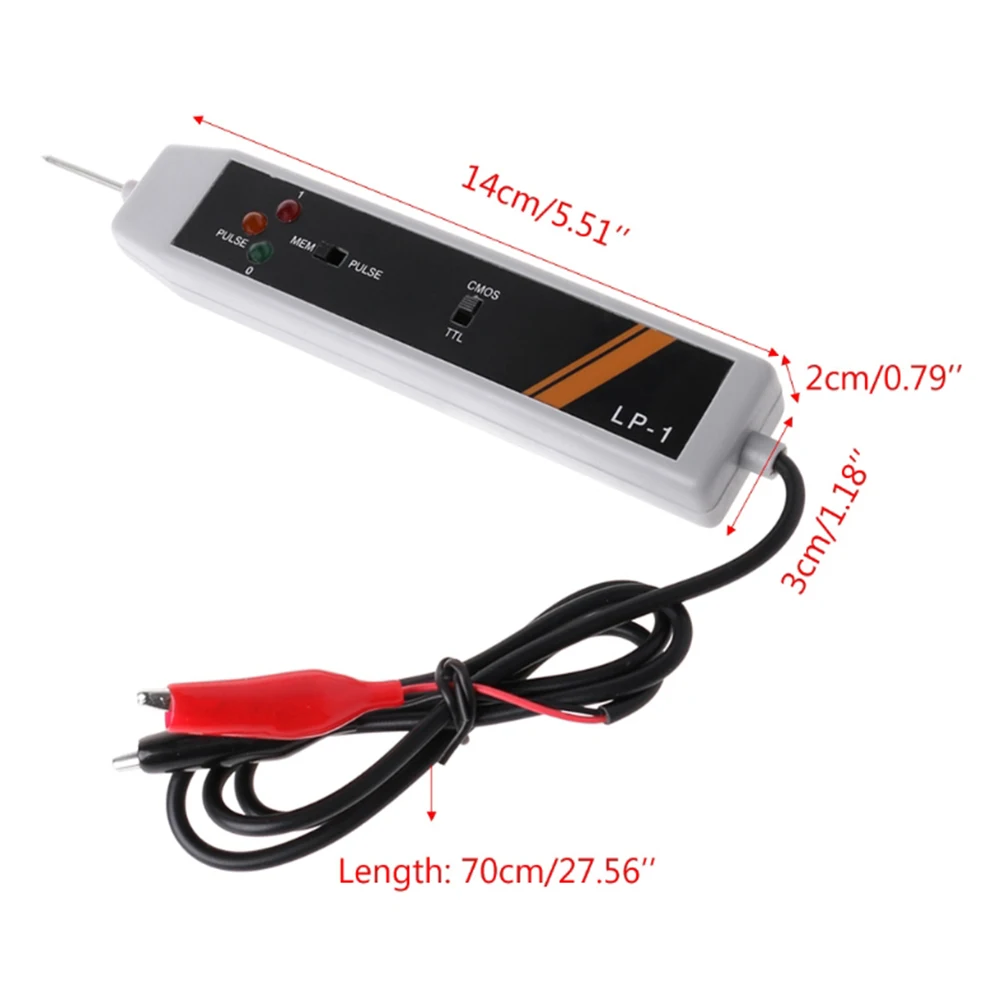

Аксессуары для CMOS, профессиональная материнская плата, тестер памяти DTL ttl, портативное измерение, высокочастотная характеристика, логический зонд, пульс

Особенности:
-, Быстро и легко
-Для DTL, ttl и CMOS
-Высокая hikerescy ответ
-Мгновенная чувствительность индикация
-Импульсный памяти Функция
Инструкции по использованию:
1. Подключите красный зажим к клемме + и черный зажим к клемме источника питания тестовой цепи. Напряжение питания не должно превышать 18 В постоянного тока
2. Для ttl и DTL Установите верхний переключатель в сторону с надписью "TIL"
Для CMOS Установите верхний переключатель выбора в сторону с надписью "CMOS", штырь зонда-в точку, которую необходимо проверить. Светодиоды будут указывать логическое Состояние:
A) Все светодиоды с высоким сопротивлением
Б) красный светодиодный индикатор на высоком уровне (1)
C) зеленый светодиодный индикатор на низком уровне (0)
D) Оранжевый Светодиодный импульсный
3. Для обнаружения и хранения импульсного или уровневого перехода, установите Нижний Переключатель в сторону с пометкой "пульс". Штырь зонда к poin, который будет протестирован. Светодиоды будут указывать на базовое состояние. Затем установите Нижний Переключатель в сторону с пометкой «MEM», Оранжевый Светодиодный светильник будет работать при обнаружении любого импульсного или уровневого перехода. Направление импульса, по сравнению с исходным базовым, состояние, cabe определяется. После использования сбросить логический зонд, установив Нижний Переключатель выбора обратно в сторону с пометкой "PULSE"
Посылка включает в себя:
1 * логический пробник
Примечание:
1. В связи с использованием разных по светильник экране монитора фактический цвет товар точно такой же, как на & #039; невысокий массивный каблук, цвет изделия на фото может быть s светильник ly отличается из-за характеристик монитора компьютера.
2. Замеры сделаны вручную, поэтому возможны отклонения на 1-2 см.
