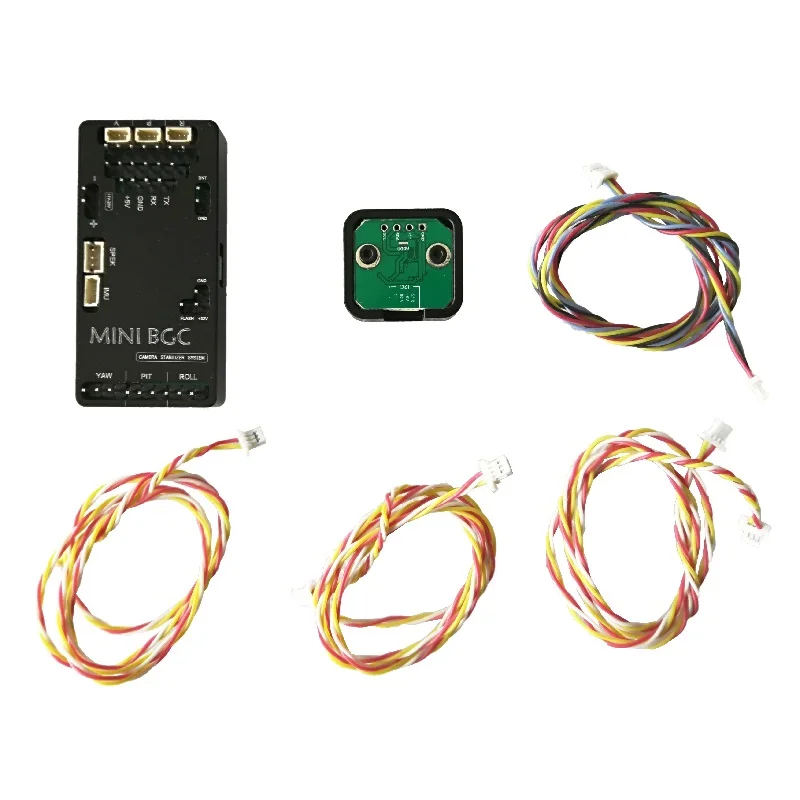

Комбинированный комплект системы кодирования ALEXMOS 32 bit BGC Описание

Размер: 54*25*9,1 мм (без оболочки)

57,2*28,2*9,1 мм (металлический корпус в комплекте)

Вес: 24 г (включая металлический корпус)
1. ALEX официальным авторизованным 32-битный процессор.
2. Ток: чип привода двигателя принимает DRV8313 (такой же, как стандартная пластина s-bgc BaseCam) с непрерывным током 1.75a/мотор и пиковым током 2.5a/мотор.
3. Напряжение: новый модуль постоянного тока принимается, и напряжение может достигать 40 в (рекомендуется использовать батареи 6 S и ниже). 3,3 в модуле используется новая версия с высоким током, которая более надежна при использовании внешнего оборудования.
4. Встроенный IMU: с настройками master И slave jumper, его можно использовать в качестве рамки IMU или камеры IMU.
5. Интерфейс SPEK: Стандартный спутниковый ресивер SPEK (такой же, как BaseCam стандартная пластина s-bgc) может быть подключен.
6. SH1.0 интерфейс кодировщика (PWM): отличается от Коммерческая плата, он имеет независимый мультиплексирующий интерфейс кодировщика, что облегчает проводку.

7, интерфейс RC: используйте ту же компоновку, что и крошечная плата BaseCam для достижения малого объема.
8. Интерфейс двигателя: та же компоновка, что и стандартная пластина BaseCam s-bgc, принимается для того, чтобы адаптироваться к большому току и стандартизации.
9. Последовательный порт: чип CP2102, такой же, как и стандартная пластина s-bgc BaseCam, используется, чтобы сделать соединение с компьютером более стабильным. Оригинальный крошечный имеет проблемы с подключением к некоторым компьютерам в связи с использованием аналогового последовательного порта ST.
10, J2 и J3 Перемычка: Новые аппаратные улучшения BaseCame делают i2c-drv доску более стабильной при использовании новой платы i2c-drv.
9. Последовательный порт: чип CP2102, такой же, как и стандартная пластина s-bgc BaseCam, используется, чтобы сделать соединение с компьютером более стабильным. Оригинальный крошечный имеет проблемы с подключением к некоторым компьютерам в связи с использованием аналогового последовательного порта ST.
10, J2 и J3 Перемычка: Новые аппаратные улучшения BaseCame делают i2c-drv доску более стабильной при использовании новой платы i2c-drv

Размер: 54*25*9,1 мм(Без корпуса)

57,2*28,2*9,1 мм (металлический корпус)

Вес: 24 г (металлический корпус)
