ALLSOME 25 Вт электронный нагрузочный резистор USB интерфейс разрядка батареи тест светодиодный дисплей вентилятор регулируемый ток напряжение HT1671

Описание

Инструкция по USB интеллектуальная электронная нагрузка

-Модель: LD25

Примечание:

Этот продукт не имеет защиты обратного подключения, входная полярность не может быть изменена, в противном случае продукт постоянно поврежден и не может быть отремонтирован

Технические параметры:

Информация о товаре:

1, LD25 руководство пользователя страница загрузки:Http://www.mediafire.com/folder/q2o63jc8df6qc/LD25

2, видео на Youtube

3, клиент отзывы

Продукт Структура

A. Порт Micro USB: максимальный ток 2А

B. USB мужской порт (расширенный провод питания, максимальный ток 4A)

C. Порт type-C: максимальный ток 4A

D. Полностью алюминиевый вентилятор

Е. Интеллектуальный вентилятор с контролем температуры

F. 4 бит светодиодный трубки

G. Прецизионный многоконтурный регулируемый потенциометр

H. Кнопка "установить": нажмите "установить" для переключения состояния дисплея, нажмите и удерживайте кнопку для установки выходной нагрузкиВосстановление РежимПосле того, как защита снимается.

I. Кнопка «Вкл/Выкл»: Нажмите кнопку, чтобы открыть или закрыть выход. Нажмите и удерживайте кнопку, чтобы установить статус загрузки по умолчанию открытия или закрытия

Функция Введение:

А. Функция защиты:

OVP (защита от перенапряжения): есть OVP при 25-30 в; он будет поврежден постоянно более 30 в. На OVP, светодиодный OVP, как показано на рисунке 1)

OTP (защита от перегрева): температура нагрузки более 80 ℃, светодиодный OTP, как показано на рисунке 2.

OPP (защита от избыточной мощности): мощность более 80 ℃, светодиодный дисплей OPP, как показано на рисунке 3.

B. Набор выходВосстановление РежимПосле загрузки ввода состояния защиты, ручной или автоматический

C. Просмотрите значение напряжения, значение тока и значение мощности нагрузки.

D. Интеллектуальный вентилятор с контролем температуры. Когда ток превышает 2А или температура более 40℃, вентилятор запустится.

E. Прецизионный многоконтурный регулируемый потенциометр: вы можете точно отрегулировать ток, до 0.01A. так что вам не нужно регулировать большой ток по ошибке, чтобы повредить блок питания. Таким образом, блок питания не будет поврежден из-за неправильной регулировки

F. Вы можете установить статус загрузки по умолчанию свободно, открыть или закрыть.

Управление инструкция

Нагрузка питается в диапазоне 4-25,0 в (Входная полярность не может быть изменена, в противном случае продукт постоянно поврежден и не может быть отремонтирован), светодиодный индикатор будет мигать, чтобы напоминать текущее значение, ожидая выхода. Нажмите кнопку ВКЛ/ВЫКЛ, откройте выход для начала работы.

1. Регулировка выходного тока.

Поворот поворотного Управления по часовой стрелке увеличивает значение и против часовой стрелки уменьшает значение. В соответствии с потребностями ситуации, потенциометр может осуществить грубую регулировку или тонкую регулировку. Тонкая Регулировка может быть точной до 0.01A.

2, настройте светодиодный дисплей

Нажмите «установить», чтобы настроить светодиодный дисплей, по умолчанию отображение выходного тока. Нажмите кнопку "установить" для отображения *. ** A, **. * P, **. * V с последующим переработкой.

3. Открытый или закрытый выход нагрузки

Нажмите кнопку «Вкл/Выкл», вы можете открыть или закрыть выход нагрузки

4, установите статус загрузки по умолчанию (открытый или закрытый статус, заводской статус закрытия)

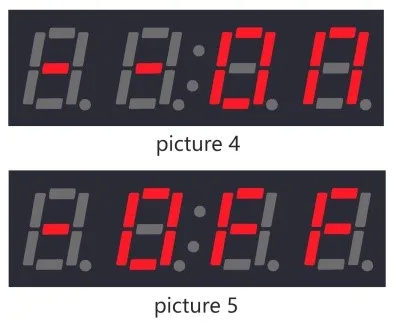

Нажмите и удерживайте кнопку «Вкл/Выкл», чтобы свободно установить статус загрузки по умолчанию. Нажмите и удерживайте кнопку «Вкл/Выкл», если светодиодный индикатор отобразит «-ON», как показано на рисунке 4, нагрузка будет открываться при включении питания в следующий раз; если светодиодный дисплей "-OFF", как показано на рисунке 5, светодиодный индикатор будет отображать текущее значение мигает при последнем выключении при включении питания в следующий раз, затем нажмите" Кнопка ВКЛ/ВЫКЛ, чтобы открыть выход.

5, установите выходную нагрузкуВосстановление РежимПосле того, как защита снимается.

Нажмите и удерживайте кнопку "установить", чтобы установить выходВосстановление РежимПосле того, как защита снимается. Нажмите и удерживайте кнопку «установить», если светодиодный индикатор отобразит «-ON», как показано на рисунке 4, и защита была удалена, нагрузка восстановится для работы; если светодиодный дисплей "-OFF", как показано на рисунке 5, и защита была удалена, светодиодный все еще показывает статус защиты, затем нажмите" Кнопка ВКЛ/ВЫКЛ ', на дисплее будет отображаться текущая Настройка мигания, затем нажмите кнопку «Вкл/Выкл» снова, загрузка восстановится для работы.

Примечание:Пожалуйста, внимательно проверьте выходной ток power bank. Ток общего банка питания, как правило, небольшой, поэтому Отрегулируйте меньший ток при использовании нагрузки.

Применение

Помочь измерить микро USB кабель хороший или нет

Помогает измерить кабель type-C хороший или нет

Помощь для измерения выходной емкости тока зарядного устройства хорошо или нет

Использование больших партий испытаний на старение на заводе зарядного устройства
