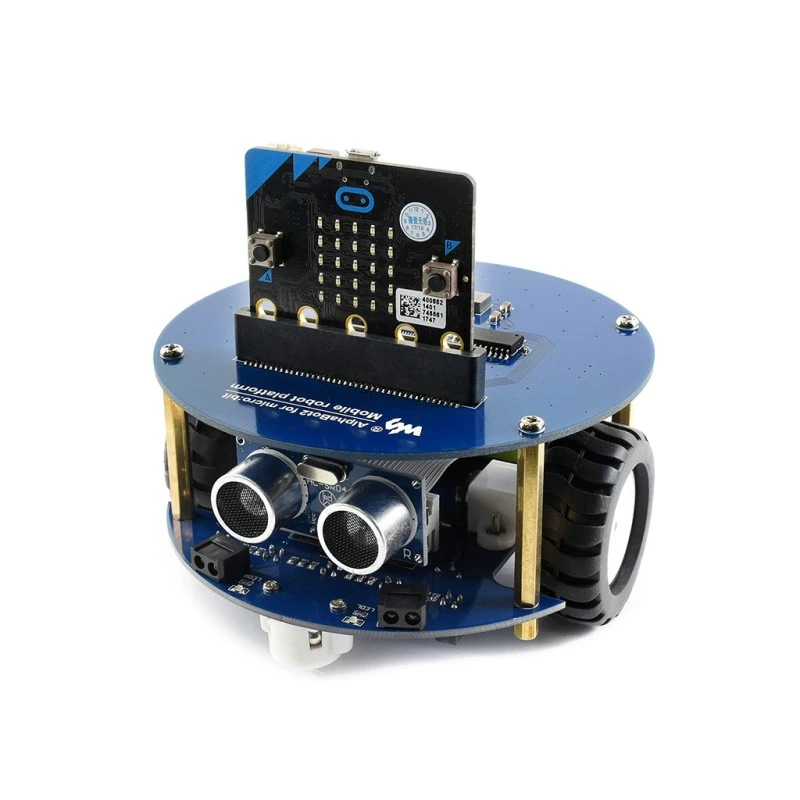

AlphaBot2 робот строительный комплект для микро: бит Поддержка отслеживания препятствий избегая ультразвукового диапазона Bluetooth/2,4G пульт дистанционного управления

Описание

AlphaBot2 робот строительный комплект для BBC микро бит может достигать линии отслеживания, препятствие избегая Ультразвуковой Диапазон Bluetooth/2,4G пульт дистанционного управления

Описание:

Этот робот-набор AlphaBot2 предназначен для использования с BBC micro: bit. Он оснащен богатыми обычными функциями робота, включая отслеживание линии, предотвращение препятствий, ультразвуковой диапазон, Bluetooth/2,4G пульт дистанционного управления и т. Д.

Благодаря высокоинтегрированному модульному дизайну, его довольно легко собрать защелкой, без пайки, без проводки. После нескольких минут, потраченных на аппаратную сборку, вы почти на месте, наши демонстрационные коды с открытым исходным кодом готовы помочь вам быстро начать работу..

AlphaBot2 Особенности:

AlphaBot2 использует 2-х слойный структуру для того чтобы обеспечить отличную стабильность и совместимость.

AlphaBot2-Base, нижняя база шасси:

5-ch инфракрасный датчик, аналоговый выход, в сочетании с PID алгоритм, стабильное отслеживание линии

Встроенные модули, такие как отслеживание линии, предотвращение препятствий, не требует грязной проводки

TB6612FNG двойной h-мост мотор драйвер, по сравнению с L298P, это более эффективный, более компактный, и меньше нагрева

N20 микро мотор-редуктор, с металлическими шестернями, низкий уровень шума, высокая точность

Встроенные rgb-светодиоды, истинное цветовое освещение, довольно крутые

AlphaBot2 для микро: бит, Верхняя плата адаптера для контроллера:

Микро: бит выделенный разъем, для легкого подключения с микро: бит

Регулятор напряжения MP1584 обеспечивает стабильную выходную мощность 5 В

RT9193-33 регулятор напряжения, обеспечивает стабильное напряжение 3,3 В на микро: бит

TLC1543 AD захвата чип, позволяет микро: бит использовать аналоговые датчики

PCA9685 чип управления PWM, расширитель ввода/вывода

Встроенный зуммер для воспроизведения музыки

Что на AlphaBot2-Base:

Интерфейс управления AlphaBot2: для подключения типов платы адаптера контроллера

Ультразвуковой Модуль интерфейса

Препятствие избегая показателей

Omni-колесо направления

ST188: светоотражающий Инфракрасный фотоэлектрический датчик, для предотвращения препятствий

ITR20001/T: светоотражающий Инфракрасный фотоэлектрический датчик, для отслеживания линии

Потенциометр для регулировки расстояния

TB6612FNG двойной h-мост драйвер двигателя

LM393 напряжение компаратора

N20 микро постоянного тока мотор-редуктор скорости 1:30, 6 V/600 об/мин

Резиновые колеса диаметр 42 мм, ширина 19 мм

Мощность переключатель

Держатель батареи: поддерживает 14500 батарей

WS2812B: настоящий цвет RGB светодиодов

Мощность индикатор

Что на AlphaBot2Для micro: bit (плата адаптера):

Микро: бит разъем

AlphaBot2-Base коллектора:Для подключения с базовой платой

RT9193-33:3,3 V регулятор напряжения, стабильный блок питания для микро: бит

PCA9685:Чип управления ШИМ, расширитель ввода/вывода, интерфейс IEC

TLC1543:10-битная объявление приобретения чип, позволяет микро: бит для того, чтобы использовать аналоговая линия датчик слежения

Зуммер

MP15845 V регулятор напряжения

Размеры:

ДевРазвитие ресурсы:

Вики:Www.waveshare.com/wiki/AlphaBot2-for-micro:bit

Упаковочный лист:

AlphaBot2 для микро: бит (плата адаптера) x1

AlphaBot2-Base (Базовое шасси) x1

Ультразвуковой датчик x1

FC-20P кабель 8 см x1

Разъем USB типа A для кабеля micro B x1

AlphaBot2 для микро: винты x1

Отвертка x1 (бесплатно)

Примечание: для работы этого продукта требуется два аккумулятора 14500, которые не входят в комплект и должны быть приобретены отдельно.
