Описание

Описание продукта:

AlphaBot2 робот строительный комплект для Raspberry Pi Zero WH, с контроллером Raspberry Pi Zero WH (встроенный WiFi, предварительно Паянные заголовки)

Обзор

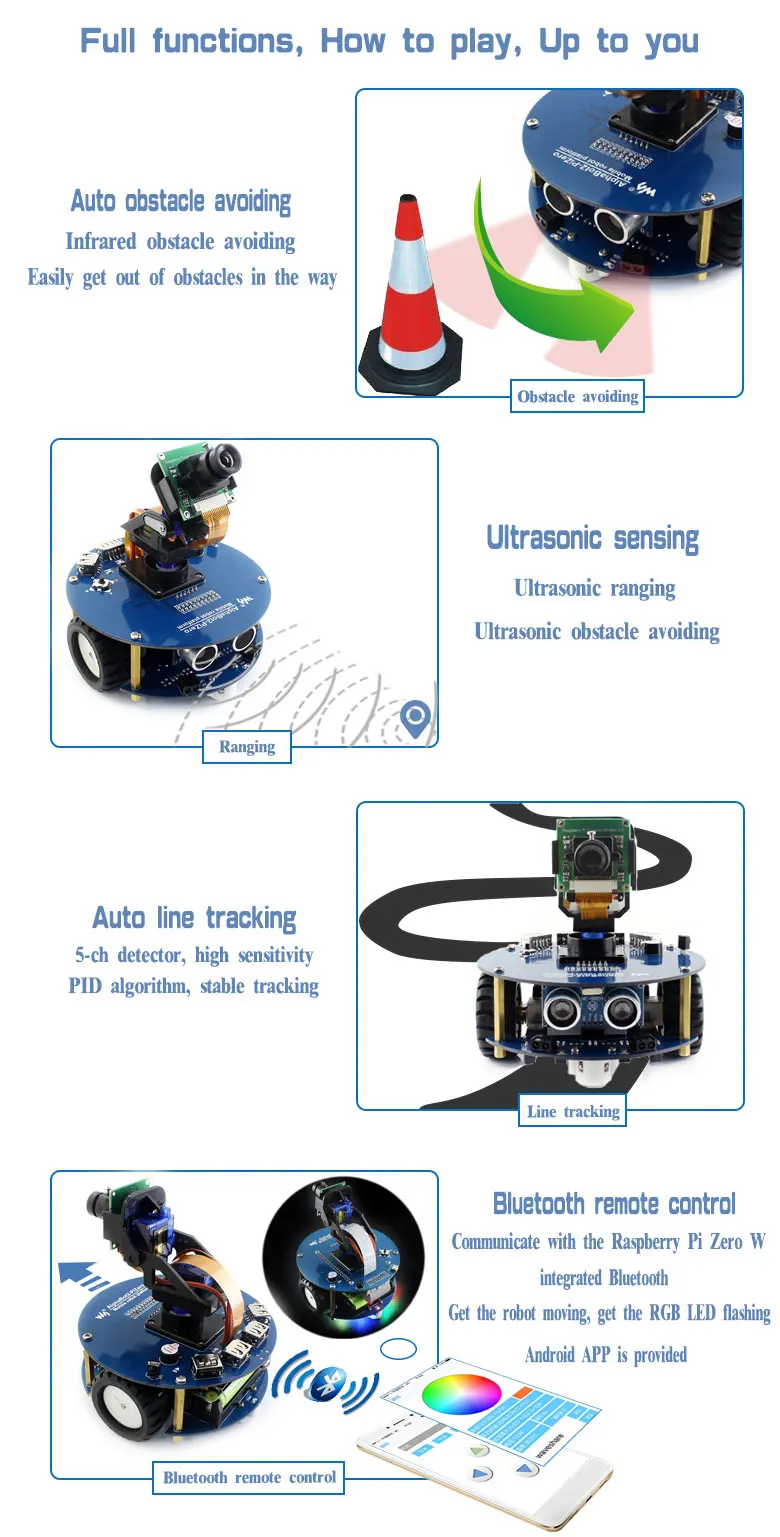

Этот комплект robot AlphaBot2 предназначен для использования с Raspberry Pi Zero WH. Он имеет богатые общие функции робота, включая отслеживание линии, предотвращение препятствий, ультразвуковой диапазон, Bluetooth/инфракрасный/WiFi Пульт дистанционного управления, мониторинг видео и т. д.

Благодаря высокоинтегрированной модульной конструкции, ее легко собрать с помощью защелки, без пайки, без проводки. Через несколько минут, потраченных на сборку оборудования, вы почти там, наши демонстрационные коды с открытым исходным кодом готовы помочь вам быстро начать работу.

Raspberry Pi Zero WH характеристики

Broadcom BCM2835Одноядерный процессор 1 ГГц ARM11 512 MB Оперативная память Файла беспроводное подключение 802,11 b/g/n Беспроводная LAN Bluetooth 4,1 Bluetooth с низким энергопотреблением (BLE) 40PIN предварительно припаянные GPIO заголовки Слот для карт памяти Micro SD Мини-hdmi порт (1080p60 видео выход) Питания от Micro-USB Порт Micro-USB OTG CSI разъем для камеры Композитный видео заголовок Композитный сбросить заголовка Размер: 65 мм x 30 мм x 11,6 мм

AlphaBot2 Особенности

AlphaBot2 использует 2-х слойный структуру для того чтобы обеспечить отличную стабильность и совместимость.

AlphaBot2-Base, Нижний Базовый Корпус:

5-ch инфракрасный датчик, аналоговый выход, в сочетании с PID алгоритм, стабильная линия отслеживания Встроенные модули, такие как отслеживание линии, предотвращение препятствий, не требует грязной проводки TB6612FNG двойной H мост мотор драйвер, по сравнению с L298P, это более эффективно, более компактной и меньшим нагревом N20 микроэлектропривод, с металлические шестерни, низкий уровень шума, высокая точность Встроенные RGB светодиоды, истинное цветовое освещение, довольно крутое

AlphaBot2-PiZero, Верхняя плата адаптера для контроллера:

LM2596 регулятор напряжения, обеспечивает Pi стабильную мощность 5 В TLC1543 AD чип сбора, позволяет Pi использовать аналоговые датчики PCA9685 сервоконтроллер, сделать его более плавным, чтобы повернуть головку сковороды CP2102 UART конвертер, легко для управления Pi через UART Usb-концентратор чип, больше usb-портов для устройств, таких как NIC

Что на AlphaBot2-Base

AlphaBot2 интерфейс управления:Для подключения различных адаптеров контроллера Ультразвуковой Модуль интерфейса Препятствие избегая показателей Omni-колесо направления ST188:Светоотражающий фотоэлектрический ИК-датчик, для предотвращения препятствий ITR20001 Условия оплаты:Светоотражающий фотоэлектрический ИК-датчик, для отслеживания линии ПотенциометрДля регулировки препятствий избегания диапазона TB6612FNGДвойной H мост мотор драйвер LM393Компаратор напряжения N20 микроэлектроприводСкорость снижения 1:30, 6 в/600 об/мин Резиновые колесаДиаметр 42 мм, ширина 19 мм Мощность переключатель Батарея Патрон лампы:Поддерживает 14500 батареи WS2812B:True color, RGB светодиоды Мощность индикатор

Что на AlphaBot2-PiZero
