Описание

Altera Cyclone Board EP2C5 EP2C5T144C8N ALTERA Cyclone II FPGA макетная плата = стандарт OpenEP2C5-C

FPGA макетная плата, разработанная для серии ALTERA Cyclone II, имеет EP2C5 бортовой, и интегрирует различные стандартные интерфейсы, довольно легко для периферийных расширения.

Altera Cyclone Board EP2C5 EP2C5T144C8N ALTERA Cyclone II FPGA макетная плата = стандарт OpenEP2C5-C

Обзор

OpenEP2C5-CЯвляется макетной платой FPGA, которая состоит из материнской платыDVK601И основная плата FPGACoreEP2C5.

OpenEP2C5-C поддерживает дополнительное расширение с помощью различных дополнительных досок для специального применения. Модульная и открытая конструкция делает его идеальным для начала разработки приложений с устройствами ALTERA Cyclone II серии FPGA. OpenEP2C5-C позволяет легко и быстро начать работу с процессором Nios II.

Что на матплате

Altera Cyclone Board EP2C5 EP2C5T144C8N ALTERA Cyclone II FPGA макетная плата = стандарт OpenEP2C5-C

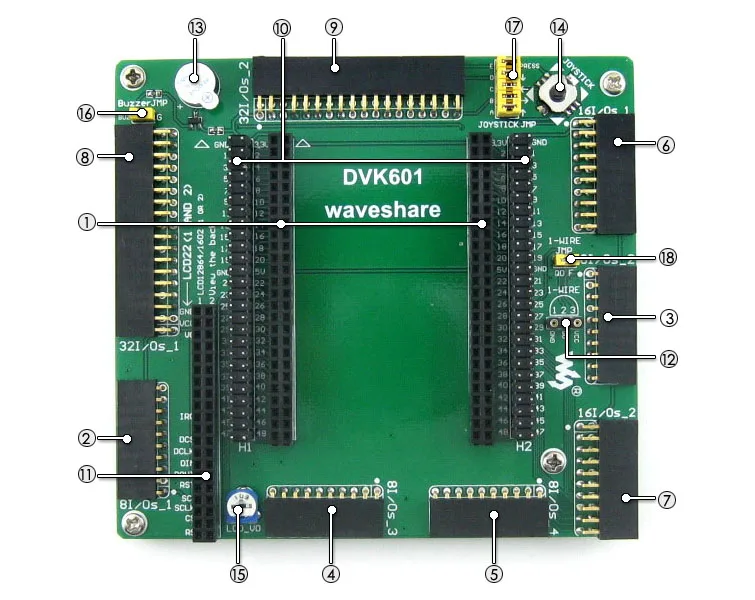

FPGA CPLD разъем основной платы:Для легкого подключения основных плат, которые интегрируют встроенный чип FPGA CPLD Интерфейс 8I/Os_1,Для подключения досок/модулей аксессуаров Интерфейс 8I/Os_2,Для подключения досок/модулей аксессуаров Интерфейс 8I/Os_3,Для подключения досок/модулей аксессуаров Интерфейс 8I/Os_4,Для подключения досок/модулей аксессуаров Интерфейс 16I/Os_1,Для подключения досок/модулей аксессуаров Интерфейс 16I/Os_2,Для подключения досок/модулей аксессуаров Интерфейс 32I/Os_1,Для подключения досок/модулей аксессуаров Интерфейс 32I/Os_2,Для подключения досок/модулей аксессуаров

Все интерфейсы ввода/вывода выше:

Может быть смоделирован как USART, iec, SPI, PS/2 и т. Д. Способен управлять устройствами, такими как FRAM, FLASH, USB, Ethernet и т. Д.
FPGA для расширения разъемов Контакты FPGA доступны на разъемах расширения Для подключения вспомогательной платы SDRAM ЖК-дисплей интерфейс,Для подключения LCD22, LCD12864, LCD1602 Однопроводной интерфейс:Легко подключается к однопроводным устройствам (посылка to-92), таким как датчик температуры (DS18B20), электронный регистрационный номер (DS2401) и т. Д. Зуммер Джойстик:Пять положений Потенциометр:Для регулировки подсветки LCD22 или LCD12864, LCD1602 Зуммер джемпер Джойстик джемпер Одно-провода соединительные

Для джемперов 16-18:

Короткий перемычка для подключения к I/Os, используемым в коде примера Откройте перемычку для подключения к другим пользовательским контактам с помощью перемычек

DVK601 поддерживает широкий спектр различных основных плат, поэтому некоторые интерфейсы могут быть не подключены и бесполезны при подключении к определенной основной плате. Например, при подключении к Core3S250E '(4) 8I/Os_3' и '(5) 8I/Os_4' не подключены.

Что на CoreEP2C5

Altera Cyclone Board EP2C5 EP2C5T144C8N ALTERA Cyclone II FPGA макетная плата = стандарт OpenEP2C5-C

EP2C5T144C8N:Устройство ALTERA Cyclone II FPGA, которое отличается: Рабочая частота:50 МГц Операционной Напряжение:1,15 в ~ 3,465 в Посылка:QFP144 Ввода/вывода:79 LEs:4,6 K Оперативная память:120kb PLLs: 2 Отладки/программирования:Поддержка JTAG AMS1117-3.3,3,3 V регулятор напряжения AMS1117-1.2,1,2 V регулятор напряжения EPCS16,Встроенная последовательная флэш-память, для хранения кода Мощность индикатор Светодиоды Кнопка сброса Nconfig кнопки:Для повторной настройки чипа FPGA, эквивалент power reseting Мощность переключатель 50 м активный кварцевый генератор 5 V DC jack JTAG интерфейс:Для отладки/программирования FPGA булавки расширитель,VCC, GND и все порты ввода/вывода доступны на разъемах расширения для дальнейшего расширения Светодиодный Джемперы,Короткие перемычки для управления светодиодами

Фото

Altera Cyclone Board EP2C5 EP2C5T144C8N ALTERA Cyclone II FPGA макетная плата = стандарт OpenEP2C5-C
OpenEP2C5-C макетная плата
Altera Cyclone Board EP2C5 EP2C5T144C8N ALTERA Cyclone II FPGA макетная плата = стандарт OpenEP2C5-C
OpenEP2C5-C макетная плата
Altera Cyclone Board EP2C5 EP2C5T144C8N ALTERA Cyclone II FPGA макетная плата = стандарт OpenEP2C5-C
OpenEP2C5-C макетная плата
Altera Cyclone Board EP2C5 EP2C5T144C8N ALTERA Cyclone II FPGA макетная плата = стандарт OpenEP2C5-C
Материнская плата печатная плата для DVK601
Altera Cyclone Board EP2C5 EP2C5T144C8N ALTERA Cyclone II FPGA макетная плата = стандарт OpenEP2C5-C
FPGA основной плате CoreEP2C5
Altera Cyclone Board EP2C5 EP2C5T144C8N ALTERA Cyclone II FPGA макетная плата = стандарт OpenEP2C5-C
FPGA основной плате CoreEP2C5

Подключение к различные периферийные устройства
Altera Cyclone Board EP2C5 EP2C5T144C8N ALTERA Cyclone II FPGA макетная плата = стандарт OpenEP2C5-C
Подключение к 3,2 дюймовому сенсорному ЖК-дисплею
Altera Cyclone Board EP2C5 EP2C5T144C8N ALTERA Cyclone II FPGA макетная плата = стандарт OpenEP2C5-C
Подключение к LCD12864
Altera Cyclone Board EP2C5 EP2C5T144C8N ALTERA Cyclone II FPGA макетная плата = стандарт OpenEP2C5-C
Подключение к LCD1602
Altera Cyclone Board EP2C5 EP2C5T144C8N ALTERA Cyclone II FPGA макетная плата = стандарт OpenEP2C5-C
Подключение к RS232 доска
Altera Cyclone Board EP2C5 EP2C5T144C8N ALTERA Cyclone II FPGA макетная плата = стандарт OpenEP2C5-C
Подключение к RS485 доска
Altera Cyclone Board EP2C5 EP2C5T144C8N ALTERA Cyclone II FPGA макетная плата = стандарт OpenEP2C5-C
Подключение к USB UART плате
Altera Cyclone Board EP2C5 EP2C5T144C8N ALTERA Cyclone II FPGA макетная плата = стандарт OpenEP2C5-C
Подключение к 8 SEG светодиодный щит
Altera Cyclone Board EP2C5 EP2C5T144C8N ALTERA Cyclone II FPGA макетная плата = стандарт OpenEP2C5-C
Подключение к 8 нажимным кнопкам
Altera Cyclone Board EP2C5 EP2C5T144C8N ALTERA Cyclone II FPGA макетная плата = стандарт OpenEP2C5-C
Подключение к клавиатуре 5 IO
Altera Cyclone Board EP2C5 EP2C5T144C8N ALTERA Cyclone II FPGA макетная плата = стандарт OpenEP2C5-C
Подключение к клавиатуре 4x4
Altera Cyclone Board EP2C5 EP2C5T144C8N ALTERA Cyclone II FPGA макетная плата = стандарт OpenEP2C5-C
Подключение к плата eeprom
Altera Cyclone Board EP2C5 EP2C5T144C8N ALTERA Cyclone II FPGA макетная плата = стандарт OpenEP2C5-C
Несколько периферийных устройств, подключенных к одному интерфейсу
Altera Cyclone Board EP2C5 EP2C5T144C8N ALTERA Cyclone II FPGA макетная плата = стандарт OpenEP2C5-C
Подключение к DataFlash доска
Altera Cyclone Board EP2C5 EP2C5T144C8N ALTERA Cyclone II FPGA макетная плата = стандарт OpenEP2C5-C
Подключение к сети Ethernet
Altera Cyclone Board EP2C5 EP2C5T144C8N ALTERA Cyclone II FPGA макетная плата = стандарт OpenEP2C5-C
Подключение к usb-плате CY7C68013A
Altera Cyclone Board EP2C5 EP2C5T144C8N ALTERA Cyclone II FPGA макетная плата = стандарт OpenEP2C5-C
Подключение к RF плате NRF24L01
Altera Cyclone Board EP2C5 EP2C5T144C8N ALTERA Cyclone II FPGA макетная плата = стандарт OpenEP2C5-C
Подключение к плате хранения Micro SD
Altera Cyclone Board EP2C5 EP2C5T144C8N ALTERA Cyclone II FPGA макетная плата = стандарт OpenEP2C5-C
Подключение к плате VGA PS2
Altera Cyclone Board EP2C5 EP2C5T144C8N ALTERA Cyclone II FPGA макетная плата = стандарт OpenEP2C5-C
Подключение к SDRAM доска
Altera Cyclone Board EP2C5 EP2C5T144C8N ALTERA Cyclone II FPGA макетная плата = стандарт OpenEP2C5-C
Подключение к SDRAM доска
Altera Cyclone Board EP2C5 EP2C5T144C8N ALTERA Cyclone II FPGA макетная плата = стандарт OpenEP2C5-C
Подключение к любой вспомогательной плате, которая вам нужна

Примечание: OpenEP2C5-C не интегрирует функцию программирования/отладки, требуется программист/отладчик.

Примеры

OpenEP2C5-C FPGA development board поставляется с различными примерами кодов для поддерживаемых периферийных устройств, которые позволяют быстро начать разработку собственного приложения.

Периферийное устройствоОписание продукта:ИнтерфейсVerilogVHDLNIOS II C
S29GL128PNorFLASH32I/Os Y
AT24CXXEEPROMI2C√√√
FM24CXXФрамI2C√√√
AT45DBXXDATAFLASHSPI √
SD картаФлэш-памятьSPI √
H57V1262GTRSDRAM (синхронное динамическое ОЗУ)Параллельный √
PCF8563РТКI2C √
DS18B20Температура датчик1-проводной√√√
SP3232Последовательной связиUART√√√
SP3485Последовательной связиUART√√√
PL2303USB UARTUART√√√
FT245Usb-fifoПараллельный √
CY7C68013AUSB устройствоВвода/вывода√
ENC28J60Ethernet controllerSPI √
ЗуммерЗвуковое устройство1I/O (ШИМ)√√√
PS/2 клавиатурыВход устройстваPS/2√√
Одной кнопкиВход устройства----√√√
4x4 клавиатурыВход устройства8I/Os√√√
ДжойстикВход устройства5I/Os√√√
СветодиодныйДисплей устройства----√√√
8 SEG светодиодныйДисплей устройства13I/Os√√√
Монитор с видеографической матрицейДисплей устройстваVGA√√
Персонаж ЖК-дисплейДисплей устройства11I/Os√√
Графический ЖК-дисплейДисплей устройства11I/Os√
3,2 дюймовый многоцветный ЖК + сенсорный экранУстройство отображения + устройство ввода32I/Os √

Отладки/программирования Интерфейс

OpenEP2C5-C FPGA development board интегрирует интерфейс JTAG для программирования/отладки.

Названия и описание сигналов JTAG

Pin-кодНазвание сигналаОписание продукта:
1TCKЧасы сигнала
2GNDЗаземления сигнала
3TDOДанных от устройства
4VCC (многоцел)Цель блок питания
5TMSДжтаг государственного управления машиной
6NCБез подключения
7NCБез подключения
8NCБез подключения
9TDIДанные устройства
10GNDЗаземления сигнала

Джтаг заголовок

Altera Cyclone Board EP2C5 EP2C5T144C8N ALTERA Cyclone II FPGA макетная плата = стандарт OpenEP2C5-C

Развития ресурсы

Сопутствующее программное обеспечение (Quaters II, NIOS II и т. Д.) Демонстрационный код (Verilog, VHDL и NIOS II C) Схема (PDF) Документы разработки FPGA (таблицы данных и т. Д.)

Посылка содержит

OpenEP2C5-C макетная плата x 1 4-контактный провод х 2 2-контактный провод х 2 Кабель питания USB x 1
