Описание

Altera Cyclone Board EP3C16 EP3C16Q240C8N ALTERA Cyclone III FPGA макетная плата + 19 комплектов модульных аксессуаров Поддержка JTAG

FPGA макетная плата предназначена для серии ALTERA Cyclone III, имеет EP3C16 на бортовой, и интегрирует различные стандартные интерфейсы, довольно легко для периферийных расширения.
Altera Cyclone Board EP3C16 EP3C16Q240C8N ALTERA Cyclone III FPGA макетная плата+ 19 комплектов модульных аксессуаров Поддержка JTAG

Обзор

OpenEP3C16-CЯвляется макетной платой FPGA, которая состоит из материнской платыDVK600И основная плата FPGACoreEP3C16.

OpenEP3C16-C поддерживает дополнительное расширение с помощью различных дополнительных досок для специального применения. Модульный и открытый дизайн делает его идеальным для начала разработки приложений с устройствами ALTERA Cyclone III серии FPGA. OpenEP3C16-C позволяет легко и быстро начать работу с процессором Nios II.

Что на матплате

Altera Cyclone Board EP3C16 EP3C16Q240C8N ALTERA Cyclone III FPGA макетная плата+ 19 комплектов модульных аксессуаров Поддержка JTAG FPGA CPLD разъем основной платы:Для легкого подключения основных плат, которые интегрируют встроенный чип FPGA CPLD Интерфейс 8I/Os_1,Для подключения досок/модулей аксессуаров Интерфейс 8I/Os_2,Для подключения досок/модулей аксессуаров Интерфейс 16I/Os_1,Для подключения досок/модулей аксессуаров Интерфейс 16I/Os_2,Для подключения досок/модулей аксессуаров Интерфейс 32I/Os_1,Для подключения досок/модулей аксессуаров Интерфейс 32I/Os_2,Для подключения досок/модулей аксессуаров Интерфейс 32I/Os_3,Для подключения досок/модулей аксессуаров

Все интерфейсы ввода/вывода выше:

Может быть смоделирован как USART, iec, SPI, PS/2 и т. Д. Способен управлять устройствами, такими как FRAM, FLASH, USB, Ethernet и т. Д.
SDRAM (синхронное динамическое ОЗУ) интерфейс Для подключения вспомогательной платы SDRAM Также работает как FPGA CPLD pins разъемы расширения ЖК-дисплей интерфейс,Для подключения LCD22, LCD12864, LCD1602 Однопроводной интерфейс:Легко подключается к однопроводным устройствам (посылка to-92), таким как датчик температуры (DS18B20), электронный регистрационный номер (DS2401) и т. Д. 5 V DC jack Джойстик:Пять положений Зуммер Потенциометр:Для регулировки подсветки LCD22 или LCD12864, LCD1602 Мощность переключатель Зуммер джемпер Одно-провода соединительные Джойстик джемпер

Для джемперов 17-19:

Короткий перемычка для подключения к I/Os, используемым в коде примера Откройте перемычку для подключения к другим пользовательским контактам с помощью перемычек

DVK600 поддерживает широкий спектр различных основных плат, поэтому некоторые интерфейсы могут быть не подключены и бесполезны при подключении к определенной основной плате.

Что на CoreEP3C16

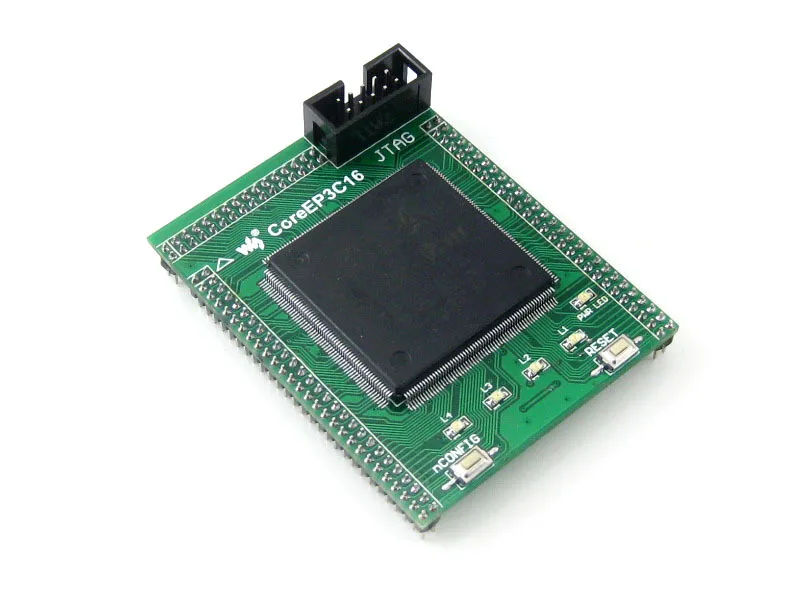

Altera Cyclone Board EP3C16 EP3C16Q240C8N ALTERA Cyclone III FPGA макетная плата+ 19 комплектов модульных аксессуаров Поддержка JTAG EP3C16Q240C8N:Устройство ALTERA Cyclone III FPGA, которое отличается: Рабочая частота:50 МГц Операционной Напряжение:1,15 в ~ 3,465 в Посылка:QFP240 Ввода/вывода:136 LEs:15408 Оперативная память:504kb PLLs: 4 Отладки/программирования:Поддержка JTAG AMS1117-3.3,3,3 V регулятор напряжения AMS1117-2.5,2,5 V регулятор напряжения AMS1117-1.2,1,2 V регулятор напряжения EPCS16,Встроенная последовательная флэш-память, для хранения кода Мощность индикатор Светодиоды Кнопка сброса Nconfig кнопки:Для повторной настройки чипа FPGA, эквивалент power reseting 50 м активный кварцевый генератор JTAG интерфейс:Для отладки/программирования FPGA булавки расширитель,VCC, GND и все порты ввода/вывода доступны на разъемах расширения для дальнейшего расширения

Фото

Altera Cyclone Board EP3C16 EP3C16Q240C8N ALTERA Cyclone III FPGA макетная плата+ 19 комплектов модульных аксессуаров Поддержка JTAG

Примечание: OpenEP3C16-C не интегрирует функцию программирования/отладки, требуется программист/отладчик.

Примеры

OpenEP3C16-C FPGA development board поставляется с различными примерами кодов для поддерживаемых периферийных устройств, которые позволяют быстро начать разработку собственного приложения.

Периферийное устройствоОписание продукта:ИнтерфейсVerilogVHDLNIOS II C
S29GL128PNorFLASH32I/Os Y
AT24CXXEEPROMI2C√√√
FM24CXXФрамI2C√√√
AT45DBXXDATAFLASHSPI √
SD картаФлэш-памятьSPI √
H57V1262GTRSDRAM (синхронное динамическое ОЗУ)Параллельный √
PCF8563РТКI2C √
DS18B20Температура датчик1-проводной√√√
SP3232Последовательной связиUART√√√
SP3485Последовательной связиUART√√√
PL2303USB UARTUART√√√
FT245Usb-fifoПараллельный √
CY7C68013AUSB устройствоВвода/вывода√
ENC28J60Ethernet controllerSPI √
ЗуммерЗвуковое устройство1I/O (ШИМ)√√√
PS/2 клавиатурыВход устройстваPS/2√√
Одной кнопкиВход устройства----√√√
4x4 клавиатурыВход устройства8I/Os√√√
ДжойстикВход устройства5I/Os√√√
СветодиодныйДисплей устройства----√√√
8 SEG светодиодныйДисплей устройства13I/Os√√√
Монитор с видеографической матрицейДисплей устройстваVGA√√
Персонаж ЖК-дисплейДисплей устройства11I/Os√√
Графический ЖК-дисплейДисплей устройства11I/Os√
3,2 дюймовый многоцветный ЖК + сенсорный экранУстройство отображения + устройство ввода32I/Os √

Отладки/программирования Интерфейс

OpenEP3C16-C FPGA development board интегрирует интерфейс JTAG для программирования/отладки.

Названия и описание сигналов JTAG

Pin-кодНазвание сигналаОписание продукта:
1TCKЧасы сигнала
2GNDЗаземления сигнала
3TDOДанных от устройства
4VCC (многоцел)Цель блок питания
5TMSДжтаг государственного управления машиной
6NCБез подключения
7NCБез подключения
8NCБез подключения
9TDIДанные устройства
10GNDЗаземления сигнала

Джтаг заголовок

Altera Cyclone Board EP3C16 EP3C16Q240C8N ALTERA Cyclone III FPGA макетная плата+ 19 комплектов модульных аксессуаров Поддержка JTAG

Развития ресурсы

Сопутствующее программное обеспечение (Quaters II, NIOS II и т. Д.) Демонстрационный код (Verilog, VHDL и NIOS II C) Схема (PDF) Документы разработки FPGA (таблицы данных и т. Д.)

Вики:Www.waveshare.com/wiki/OpenEP3C16-C

Посылка содержит

Вес:0,559 кг

В"Стандартный посылка"И"Посылка для досок"Ниже представлены в комплекте.

Стандартный посылка

OpenEP3C16-C макетная плата x 1 4-контактный провод х 2 2-контактный провод х 2 Кабель питания USB x 1
