Описание

Altera Cyclone плата EP2C5 EP2C5T144C8N ALTERA Cyclone II FPGA Оценка развития основной платы с полной IOs = CoreEP2C5

Основная плата FPGA, имеет чип ALTERA Cyclone II EP2C5T144C8N на плате

Обзор

CoreEP2C5-основная плата FPGA, оснащенная устройством EP2C5T144C8N, поддерживает дополнительное расширение.

Бортовое устройство последовательной конфигурации EPCS16SI8N Интегрированная основная схема FPGA, например, тактовая схема Встроенная кнопка nCONFIG, кнопка сброса, 4 светодиода Все порты ввода/вывода доступны на контактных разъемах Встроенный интерфейс JTAG для отладки/программирования 2,54 мм дизайн с шаговым шагом

What's On Board

Altera Cyclone плата EP2C5 EP2C5T144C8N ALTERA Cyclone II FPGA Оценка развития основной платы с полной IOs = CoreEP2C5

EP2C5T144C8N:Устройство ALTERA Cyclone II FPGA, которое отличается: Рабочая частота:50 МГц Операционной Напряжение:1,15-3,465 в Посылка:QFP144 Ввода/вывода:79 LEs:4,6 K Оперативная память:120kb PLLs: 2 Отладки/программирования:Поддержка JTAG AMS1117-3.3,3,3 V регулятор напряжения AMS1117-1.2,1,2 V регулятор напряжения EPCS16,Встроенная последовательная флэш-память, для хранения кода Мощность индикатор Светодиоды Кнопка сброса Nconfig кнопки:Для повторной настройки чипа FPGA, эквивалент power reseting Мощность переключатель 50 м активный кварцевый генератор 5 V DC jack JTAG интерфейс:Для отладки/программирования FPGA булавки расширитель,VCC, GND и все порты ввода/вывода доступны на разъемах расширения для дальнейшего расширения Светодиодный Джемперы,Короткие перемычки для управления светодиодами

Фото

Altera Cyclone плата EP2C5 EP2C5T144C8N ALTERA Cyclone II FPGA Оценка развития основной платы с полной IOs = CoreEP2C5Altera Cyclone плата EP2C5 EP2C5T144C8N ALTERA Cyclone II FPGA Оценка развития основной платы с полной IOs = CoreEP2C5Altera Cyclone плата EP2C5 EP2C5T144C8N ALTERA Cyclone II FPGA Оценка развития основной платы с полной IOs = CoreEP2C5Altera Cyclone плата EP2C5 EP2C5T144C8N ALTERA Cyclone II FPGA Оценка развития основной платы с полной IOs = CoreEP2C5

Примечание:

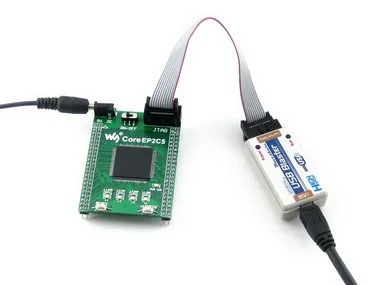

CoreEP2C5 предоставляет интерфейс JTAG, но не интегрирует функцию отладки, требуется отладчик.
Материнская плата и программист/отладчик на фотографиях не включены в цену.

Размеры

Altera Cyclone плата EP2C5 EP2C5T144C8N ALTERA Cyclone II FPGA Оценка развития основной платы с полной IOs = CoreEP2C5

Altera Cyclone плата EP2C5 EP2C5T144C8N ALTERA Cyclone II FPGA Оценка развития основной платы с полной IOs = CoreEP2C5Altera Cyclone плата EP2C5 EP2C5T144C8N ALTERA Cyclone II FPGA Оценка развития основной платы с полной IOs = CoreEP2C5

Характеристики

Тип демоплаты
Рука
Номер модели
CoreEP2C5
Бренд
Waveshare
Category
FPGA Core Board
For use with
CoreEP3C5 Development & Evaluation
Onboard MCU
EP2C5T144C8N
Feature 1
1 x EP2C5T144C8N, nCONFIG button, RESET button, 4 x LEDs
Debugging/Programming
supports JTAG
Operating Frequency
50MHz
Operating Voltage
1.15V~3.465V
I/Os
79
RAM
120kb
Country of origin
China
Demo Board Type
Others
