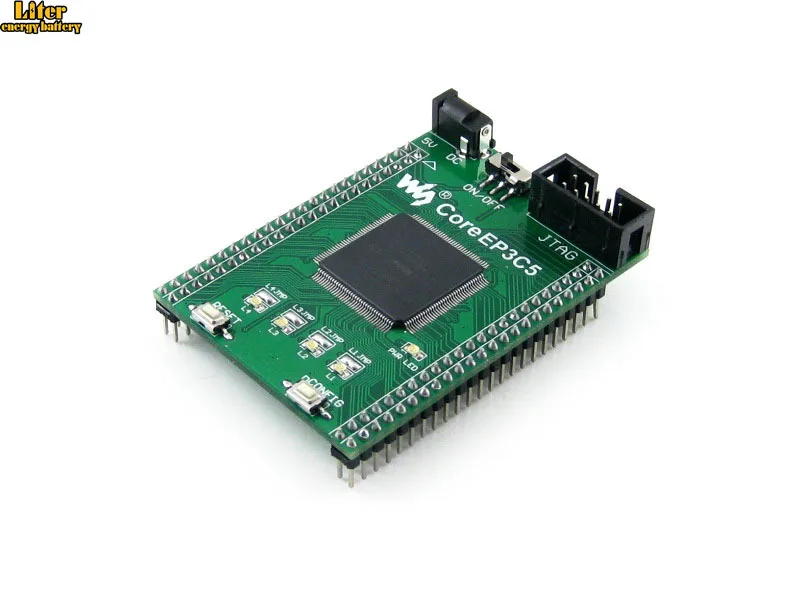

Altera Cyclone плата EP3C5 чип EP3C5E144C8N ALTERA Cyclone III FPGA Оценка развития основной платы с полной IOs = CoreEP3C5
  • Altera Cyclone плата EP3C5 чип EP3C5E144C8N ALTERA Cyclone III FPGA Оценка развития основной платы с полной IOs = CoreEP3C5
  • Altera Cyclone плата EP3C5 чип EP3C5E144C8N ALTERA Cyclone III FPGA Оценка развития основной платы с полной IOs = CoreEP3C5
  • Altera Cyclone плата EP3C5 чип EP3C5E144C8N ALTERA Cyclone III FPGA Оценка развития основной платы с полной IOs = CoreEP3C5
  • Altera Cyclone плата EP3C5 чип EP3C5E144C8N ALTERA Cyclone III FPGA Оценка развития основной платы с полной IOs = CoreEP3C5
  • Altera Cyclone плата EP3C5 чип EP3C5E144C8N ALTERA Cyclone III FPGA Оценка развития основной платы с полной IOs = CoreEP3C5
  • Altera Cyclone плата EP3C5 чип EP3C5E144C8N ALTERA Cyclone III FPGA Оценка развития основной платы с полной IOs = CoreEP3C5

Altera Cyclone плата EP3C5 чип EP3C5E144C8N ALTERA Cyclone III FPGA Оценка развития основной платы с полной IOs = CoreEP3C5

1 905 руб.

Описание

Altera Cyclone плата EP3C5 чип EP3C5E144C8N ALTERA Cyclone III FPGA Оценка развития основной платы с полной IOs = CoreEP3C5

Основная плата FPGA, имеет микросхему ALTERA Cyclone III EP3C5E144C8N на плате

Обзор

CoreEP3C5-основная плата FPGA, оснащенная устройством EP3C5E144C8N, поддерживает дополнительное расширение.

Бортовое устройство последовательной конфигурации EPCS16SI8N Интегрированная основная схема FPGA, например, тактовая схема Встроенная кнопка nCONFIG, кнопка сброса, 4 светодиода Все порты ввода/вывода доступны на контактных разъемах Встроенный интерфейс JTAG для отладки/программирования 2,54 мм дизайн с шаговым шагом

What's On Board

Altera Cyclone плата EP3C5 чип EP3C5E144C8N ALTERA Cyclone III FPGA Оценка развития основной платы с полной IOs = CoreEP3C5

EP3C5E144C8N:Устройство ALTERA Cyclone III FPGA, которое отличается: Рабочая частота:50 МГц Операционной Напряжение:1,15-3,465 в Посылка:QFP144 Ввода/вывода:82 LEs:5 K Оперативная память:414kb PLLs: 2 Отладки/программирования:Поддержка JTAG AMS1117-3.3,3,3 V регулятор напряжения AMS1117-2.5,2,5 V регулятор напряжения AMS1117-1.2,1,2 V регулятор напряжения EPCS16,Встроенная последовательная флэш-память, для хранения кода Мощность индикатор Светодиоды Кнопка сброса Nconfig кнопки:Для повторной настройки чипа FPGA, эквивалент power reseting Мощность переключатель 50 м активный кварцевый генератор 5 V DC jack JTAG интерфейс:Для отладки/программирования FPGA булавки расширитель,VCC, GND и все порты ввода/вывода доступны на разъемах расширения для дальнейшего расширения Светодиодный Джемперы,Короткие перемычки для управления светодиодами

Фото

Altera Cyclone плата EP3C5 чип EP3C5E144C8N ALTERA Cyclone III FPGA Оценка развития основной платы с полной IOs = CoreEP3C5Altera Cyclone плата EP3C5 чип EP3C5E144C8N ALTERA Cyclone III FPGA Оценка развития основной платы с полной IOs = CoreEP3C5Altera Cyclone плата EP3C5 чип EP3C5E144C8N ALTERA Cyclone III FPGA Оценка развития основной платы с полной IOs = CoreEP3C5Altera Cyclone плата EP3C5 чип EP3C5E144C8N ALTERA Cyclone III FPGA Оценка развития основной платы с полной IOs = CoreEP3C5

Примечание:
CoreEP3C5 предоставляет интерфейс JTAG, но не интегрирует функцию отладки, требуется отладчик.
Материнская плата и программист/отладчик на фотографиях не включены в цену.

Размеры

Altera Cyclone плата EP3C5 чип EP3C5E144C8N ALTERA Cyclone III FPGA Оценка развития основной платы с полной IOs = CoreEP3C5

Altera Cyclone плата EP3C5 чип EP3C5E144C8N ALTERA Cyclone III FPGA Оценка развития основной платы с полной IOs = CoreEP3C5

Altera Cyclone плата EP3C5 чип EP3C5E144C8N ALTERA Cyclone III FPGA Оценка развития основной платы с полной IOs = CoreEP3C5

Характеристики

Тип демоплаты
Рука
Номер модели
CoreEP3C5
Бренд
Waveshare
Category
FPGA Core Board
For use with
CoreEP3C5 Development & Evaluation
Onboard MCU
EP3C5E144C8N
Feature 1
1 x EP3C5E144C8N, nCONFIG button, RESET button, 4 x LEDs
Debugging/Programming
supports JTAG
PLLs
2
RAM
414kb
LEs
5K
I/Os
82
Operating Voltage
1.15V~3.465V
Demo Board Type
Others
