Описание
Этот продукт может быть использован в высокоскоростных, больших данных, интенсивных вычислений и других встроенных проектов. Все, что вам нужно сделать, это сделать довольно простую опорную плоскость для этого. Настоящая "Минимальная основная плата"!
Целью является использование дополнительной аппаратной системы для других сопроцессоров (таких как MCU, ARM, DSP) для завершения некоторых очень дорогих работ, только результаты работы вывода на сопроцессор.

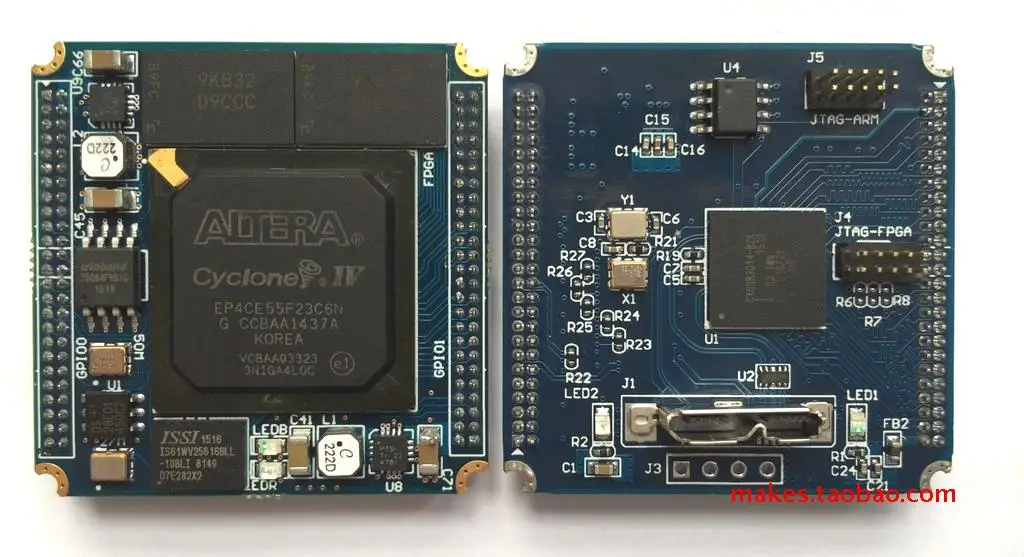

Базовая конфигурация основной платы:
Главный чип FPGA: EP4CE55F23 (55856 LE, 2396 K бит ram, 312 мультипликатор, 4 PLLs)
Чип конфигурации EPGA: WINBOND W25064 (64 Мбит)
SDRAM на плате: два MT481 C8M32B2 (8 м * 32 бит) почва (512 Мбит), адресная шина данных Полностью независимая
Встроенный SRAM: SSI 25616 256 K * 16 бит
Часы: 27 МГц, 50 МГц активный кварцевый генератор
Чип шифрования: DS28E01, bupa ваш дизайн не украден
Интерфейс питания: + 3 V-+ 15 V dc вход питания, + 3,3 v 2A выход
Внешний интерфейс расширения: GIOPO (41O), GPIO1 (45O), EPC (22 0's), в общей сложности 108 наружное расширение 0's, 1,27 мм расстояние
Размер основной пластины: внешний вид 40 мм x 40 мм, шаг крепления 38 мм x 38 мм
Эксперимент и его Код:
1. SDCARD-SPI (FAT & FAT32) программное обеспечение распаковывает изображение в формате JPG и отображает изображение с помощью эксперимента вывода VGA (максимальная поддержка 1920*1080 @ 60 Гц).
2. SDCARD-SPI (FAT & FAT32) аппаратное распаковывание MP3 файла (обратите внимание, что MP3 не WAV) и воспроизведение его, сделать в режиме реального времени FFT трансформируется в звуковой сигнал, и отображать спектр через VGA.
3. Получение аудио сигнала и трансформация в режиме реального времени, Отображение спектра через VGA.
4. Экспериментируйте с 10-мегапиксельной цифровой камерой, собирайте данные изображения CMOS датчика изображения и храните его на SDCARD в формате BMP или JPG (максимум 1600 Вт пикселей).
5. IPCAMERA эксперимент, отправить изображение, собранное CMOS датчик изображения на верхний компьютер через сеть.
6. Передний конец обработки визуального изображения, выполнять фильтрацию изображения в реальном времени, обнаружение краев, обработка молотильинга, выравнивание гистограммы, обнаружение движения и другие выходные результаты для изображений, собранных cmos-датчиком изображения.

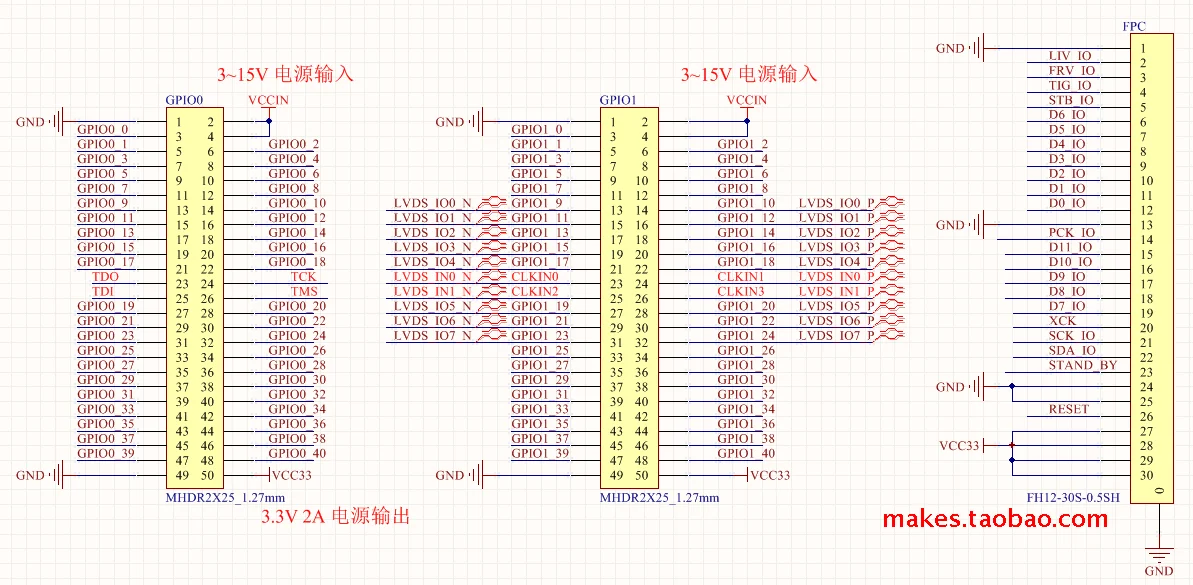

На следующем рисунке показан интерфейс основной платы. GPIO0-это обычный 3,3 В IO, и сигнал JTAG извлекается посередине.
Часть GPIO1 может использоваться в качестве постоянного IO 3,3 В или 2,5 в или LVDS;
FPC интерфейсы все 3.3VIO, которые могут быть напрямую подключены к другим модулям CMOS в магазине.
При использовании модуля вам нужно спроектировать обратную плоскость самостоятельно, а затем встраивать ее в обратную плоскость. Ниже приведены некоторые успешные примеры.

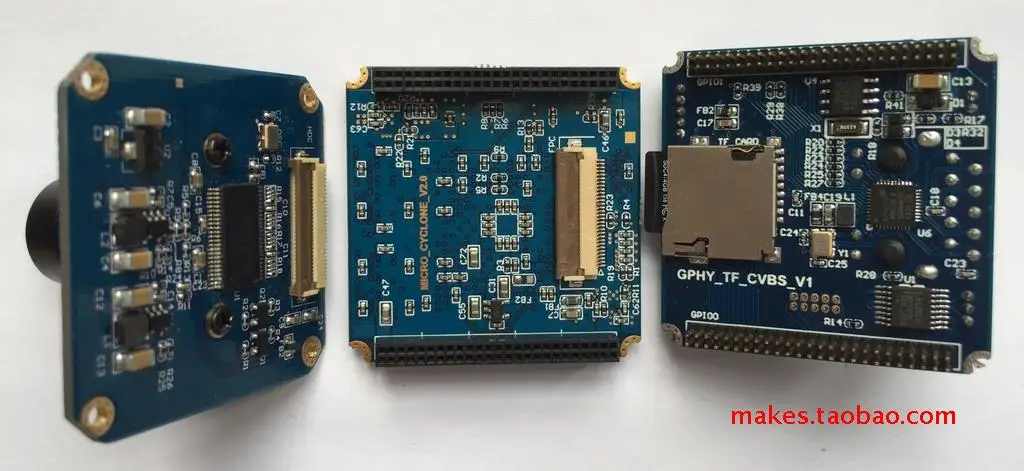

1: основная плата подключается к модулю CMOS через FPC, а материнская плата подключается к основной плате, которая включает в себя гигабитный сетевой порт, композитный видеовыход CVBS, RS232, часы RTC, мини JTAG, tf-карта сиденья и изолированные входные и выходные интерфейсы; Cmos-изображения можно предварительно просматривать через композитный видео-дисплей, выводить и хранить на tf-карте через гигабитный сетевой порт, и оптопара Изолированная Входная и выходная розетка может получать внешний сигнал затвора и выходной сигнал вспышки.
2. Плата интегрирует VGA DAC чип, RS232, JTAG и оптрон изолированный IO;
3: материнская плата интегрирует чип VGA DAC, сетевой порт 100 м, изолированные входные и Выходные розетки (расположены в 4 линиях ниже сетевого порта 100 м);
3: материнская плата интегрирует чип VGA DAC, сетевой порт 100 м, изолированные входные и Выходные розетки (расположены в 4 линиях ниже сетевого порта 100 м);
'
