Описание

Altera плата ядра Cyclone CoreEP2C8 EP2C8Q208C8N EP2C8 ALTERA циклон II CPLD И FPGA макетная основная плата с полным расширителем IO

FPGA основная плата, имеет ALTERA циклон II чип EP2C8Q208C8N бортовой

Обзор

CoreEP2C8-это основная плата FPGA, которая имеет встроенное устройство EP2C8Q208C8N, поддерживает дополнительное расширение.

Бортовое устройство последовательной конфигурации EPCS16SI8N Интегрированная Базовая схема FPGA, например, схема часов Встроенная кнопка nCONFIG, кнопка сброса, 4 светодиода Все порты ввода/вывода доступны на штыревых заголовках Встроенный JTAG отладка/интерфейс программирования 2,0 мм дизайн шаг заголовка, подходит для подключения-в вашей системе приложения

What's On Board

Altera плата ядра Cyclone CoreEP2C8 EP2C8Q208C8N EP2C8 ALTERA циклон II CPLD И FPGA макетная основная плата с полным расширителем IO

EP2C8Q208C8N:ALTERA циклон II FPGA устройство, которое имеет: Рабочая частота:50 МГц Операционной Напряжение:1,15-3,465 в Посылка:QFP208 Ввода/вывода:138 LEs:8 K из нержавеющей стали Оперативная память:165kb PLLs: 2 Отладки/программирования:Поддержка JTAG AMS1117-3.3,3,3 V регулятор напряжения AMS1117-1.2,1,2 V регулятор напряжения EPCS16,Встроенная последовательная флэш-память, для хранения кода Мощность индикатор Светодиоды Кнопка сброса NCONFIG кнопки:Для повторной настройки чипа FPGA, эквивалент переустановки мощности 50 м активный кварцевый генератор Интерфейс JTAG:Для отладки/программирования FPGA булавки расширитель,VCC, GND и все порты ввода/вывода доступны на дополнительные разъемы для дальнейшего расширения

Фото

Altera плата ядра Cyclone CoreEP2C8 EP2C8Q208C8N EP2C8 ALTERA циклон II CPLD И FPGA макетная основная плата с полным расширителем IOAltera плата ядра Cyclone CoreEP2C8 EP2C8Q208C8N EP2C8 ALTERA циклон II CPLD И FPGA макетная основная плата с полным расширителем IOAltera плата ядра Cyclone CoreEP2C8 EP2C8Q208C8N EP2C8 ALTERA циклон II CPLD И FPGA макетная основная плата с полным расширителем IOAltera плата ядра Cyclone CoreEP2C8 EP2C8Q208C8N EP2C8 ALTERA циклон II CPLD И FPGA макетная основная плата с полным расширителем IO

Примечание:
CoreEP2C8 предоставляет интерфейс JTAG debuging, но не интегрирует любую функцию debugger, требуется дебюгер.

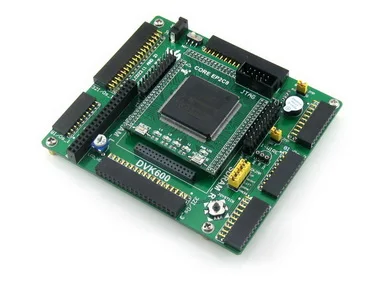

Материнская плата и программист/дебюгер на фотографиях не включены в цену.

Altera плата ядра Cyclone CoreEP2C8 EP2C8Q208C8N EP2C8 ALTERA циклон II CPLD И FPGA макетная основная плата с полным расширителем IO Altera плата ядра Cyclone CoreEP2C8 EP2C8Q208C8N EP2C8 ALTERA циклон II CPLD И FPGA макетная основная плата с полным расширителем IO

Характеристики

Тип демоплаты
Рука
Номер модели
CoreEP2C8
Бренд
Waveshare
Category
FPGA Core Board
For use with
EP2C8 Development & Evaluation
Onboard MCU
EP2C8Q208C8N (ALTERA Cyclone II)
Feature 1
1 x EPCS16SI8N, nCONFIG button, RESET button, 4 x LEDs
RAM
165kb
I/Os
138
Operating Frequency
50MHz
Debugging/Programming
supports JTAG
Place of Origin
Guangdong, China (Mainland)
Demo Board Type
Others
