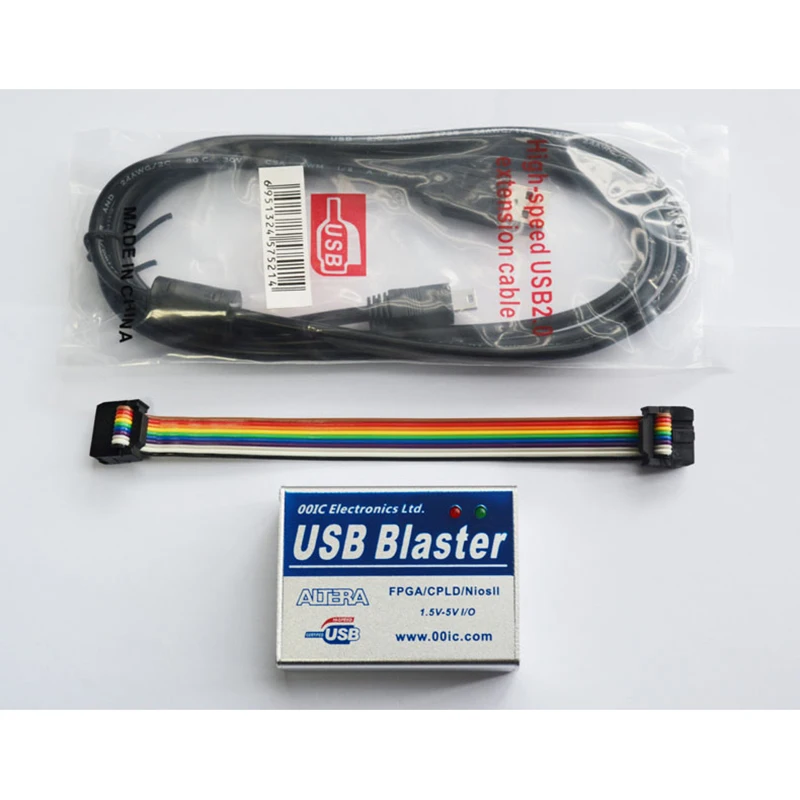

Altera USB-Blaster Download Line FPGACPLD Emulation Downloader

[Характеристики кабеля для загрузки UsbBlaster]

1. Поддерживает приложения 1,5 в, 1,8 в, 2,5 в, 3,3 В и 5,0 в

2. Поддержка встроенных функций логического анализатора SignalTap II

3. Поддерживает полный спектр устройств ALTERA (только несколько, включая, но не ограничиваясь следующими устройствами)

CPLD: MAX3000, MAX7000, MAX9000 и MAXII, MAX V, MAX10 и т. Д.

FPGA: Stratix, Stratix II, Cyclone, Cyclone II, Cyclone III, Cyclone IV, CycloneV, ACEX1K, APEX20K, FLEX10K и др.

Активные устройства последовательной конфигурации: EPCS1, EPCS4, EPCS16 и т. Д.

Улучшенная конфигурация устройств: EPC1, EPC4 и т. Д.

Чипы, которые были протестированы до сих пор:

Циклон ------ EP1C3, EP1C6, EP1C12, EP1C20

Циклон II----EP2C5, EP2C8, EP2C20, EP2C35

Cyclone III, Cyclone IV, Cyclone V

FLEX10K------EPF10K10, EPF0K30

ACEX1K-------EP1K30

MAX7000-----MAX7128SLC84, MAX7128AETC100, MAX7032AE, MAX7064AE

MAX3000-----MAX3128

Макс 10, аррия 10, циклон 10

EPCS----------EPCS1, EPCS4, EPCS16

EPC------------EPC1, EPC4

4. Поддержка трех режимов загрузки (AS, PS и JTAG)

[С функцией проверки банкнот, эта функция не поддерживается многими производителями USB Blaster].

Режим загрузки JTAG: Cyclone, Cyclone II, Cyclone III, Cyclone IV, CycloneV, Stratix II, Flex10K, Acex1K, Max7000 и Max3000

Активный последовательный (AS) режим: EPCS1 и EPCS4, EPCS16

Пассивный последовательный (PS) режим: используется в тестировании Stratix и Stratix GX

5. Поддерживает связь с Nios II встроенный процессор мягкого ядра и отладку в системе

6. Высокая скорость

Загрузите приложение конфигурации FPGA в шесть раз больше, чем ByteblasterII. Анализ в реальном времени все еще может быть выполнен с помощью встроенного логического анализатора SignalTap II в некоторых высокоскоростных приложениях. Некоторые приложения в режиме реального времени также могут обрабатываться при отладке процессора Nios II.

При использовании кабеля Byteblaster II для отладки встроенного логического анализатора SignalTap II и встроенного мягкого процессора Nios II, если скорость обмена данными слишком высока, он будет неизбежен сбой. В это время, использование 00IC UsbBlaster может эффективно избежать феномена сбоев.

7. Простота в использовании

00IC UsbBlaster доступен только на компьютерах, где требуется порт USB. В отличие от Byteblaster II, компьютер должен иметь параллельный порт.

В настоящее время многие ноутбуки и даже настольные компьютеры больше не оснащены параллельными портами, и Byteblaster II в настоящее время не будет доступен.

Высокая Скорость USB-BLASTER

Высокое качество USB2.0 линии

10PIN кабель JTAG
