Описание
Бортовой преобразователь SEPIC dc-dc поддерживает широкий источник питания (3,3-12 В постоянного тока).
Минимальное напряжение изоляции между каналами составляет 2500 В постоянного тока, а минимальное входное и выходное напряжение изоляции составляет 2500 В постоянного тока.
Типичное выходное напряжение перекоса составляет 2 мВ.
Коэффициент усиления системы составляет 9,6. Изменение разного усилителя или изменение сопротивления выборки может легко изменить текущий диапазон сбора.
Внешний исходный уровень может быть изменен для различных систем сбора.
При питании от VDC рабочий ток составляет 230mA, а при питании от 5.0vdc рабочий ток составляет 135mA.
Поддержка прямого и обратного тока.
Минимальная пропускная способность моделирования системы составляет 60 кГц.
Вопрос: Как настроить внутренний АЦП STM32 для сбора положительного и отрицательного тока?
A: Вариант 1: пожалуйста, предоставьте контрольный уровень 1,65 в для интерфейса "VREF", или измените делитель опорного напряжения таким образом, чтобы мощность VREF была 1/2 для получения максимального положительного и отрицательного линейного диапазона (см. Спецификацию модуля). Режим 2: изменение U2 бит 3,3 VLDO (по умолчанию составляет 5 V LDO)

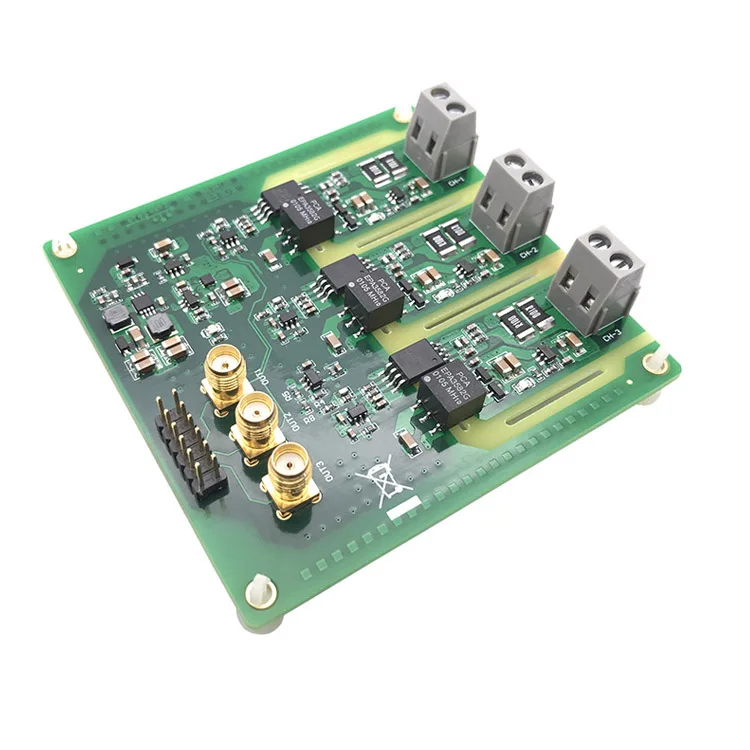

3 изолированный канал Текущий Модуль сбора -----1 шт.
2,54 2X6 рядов игл ----x 1
Разъем SMA 180 градусов ----- X 1
