Описание
Описание продукта:
Бортовой преобразователь SEPIC dc-dc поддерживает широкий источник питания (3,3-12 В постоянного тока).
Минимальное напряжение изоляции между каналами составляет 2500 В постоянного тока, а минимальное входное и выходное напряжение изоляции составляет 2500 В постоянного тока.
Типичное выходное напряжение перекоса составляет 2 мВ.
Коэффициент усиления системы составляет 8,2. Изменение разного усилителя или изменение сопротивления выборки может легко изменить текущий диапазон сбора.
Внешний исходный уровень может быть изменен для различных систем сбора.
При питании от VDC рабочий ток составляет 100 мА, а при питании от 5.0vdc рабочий ток составляет 65 мА.
Поддержка прямого и обратного тока.
Минимальная пропускная способность моделирования системы составляет 200 кГц.
Вопросы и ответы:
Вопрос: Как настроить внутренний АЦП STM32 для сбора положительного и отрицательного тока? О: модуль выдает 0-3,3 В по умолчанию, а уровень выхода нулевого тока составляет 1,65 в. Простое подключение к аналоговому эталонному MCU 3,3 В или DSP. REF pin выводит нулевой уровень тока как исходный уровень, и выходное сопротивление составляет 5 K.
Отгрузочная ведомость:

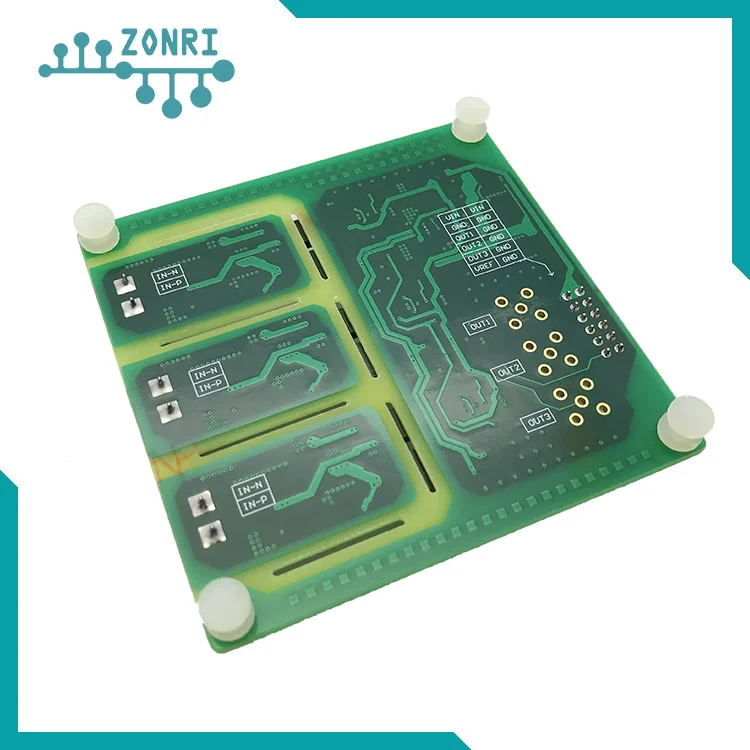

AMC1301 3 изолированный канал Текущий Модуль сбора -----х 1 шт.
2,54 2X6 рядов игл ---- 1 шт.
Разъем SMA 180 градусов ----- X 3 шт.
