Анализатор OBD/can-анализатор/анализатор K/KWP2000 прослушивание/инструменты разработки OBD

Пожалуйста, скопируйте адрес на адресную полосу для просмотра следующего видео (некоторые видео не достаточно ясны из-за перекодирования Youku, можно загрузить из Baidu Cloud для просмотра локально)

Http://v.youku.com/v_show/id_XOTYxMTY0NDky.html (Конвертация ясности)KWire ноги оперативной видео

Http://v.youku.com/v_show/id_XOTYxMTY4MTQw.html (Конвертация ясности)CANListen оперативной видео

Http://v.youku.com/v_show/id_XMTMwMzA3MzE4MA==.html (HD видео) (четкое видео скачать: http://pan.baidu.com/s/1ntJ0zB7)Пример применения Video1 《 fromOBDInterface для получения четырехдверного состояния автомобиля 》

Http://v.youku.com/v_show/id_XMTMwMzc3ODE0OA==.html (ультра-четкое видео)Пример применения Video2 How как использовать для разработки стеклоподъемника анализатором 》 зеркало заднего вида складной метод разблокировки аналогичен.

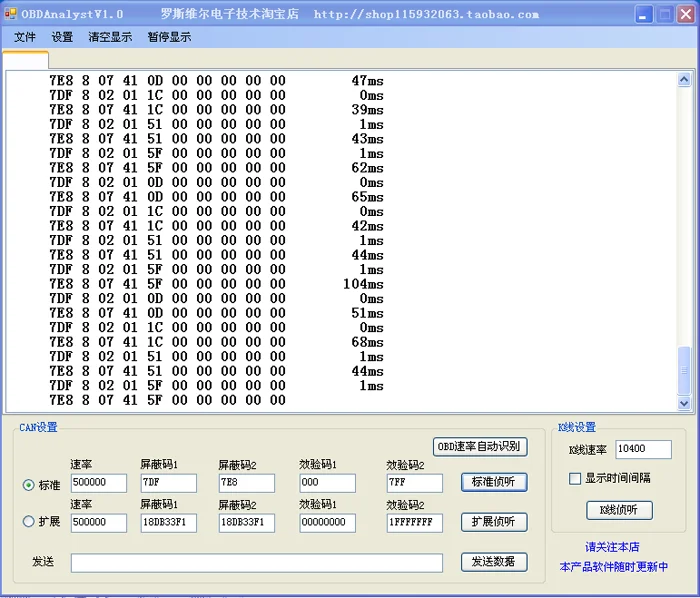

Вот скриншот недавно разработанного программного обеспечения для ПК.

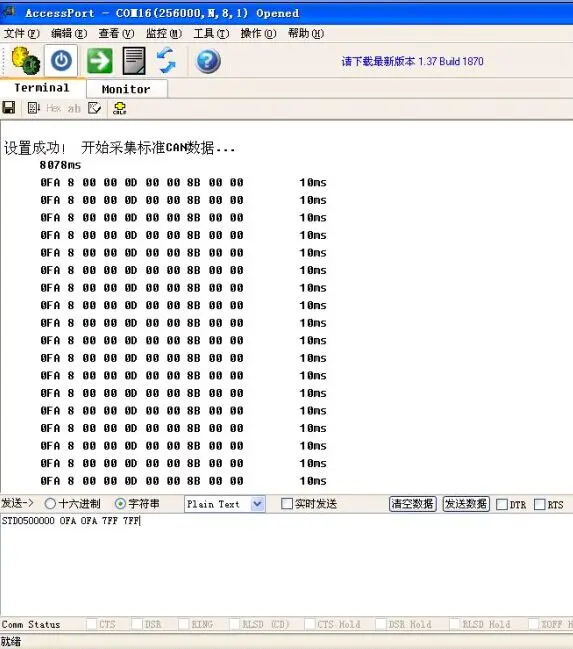

1. Стандарты перезаписи могут данных, изображенные как ISO15765

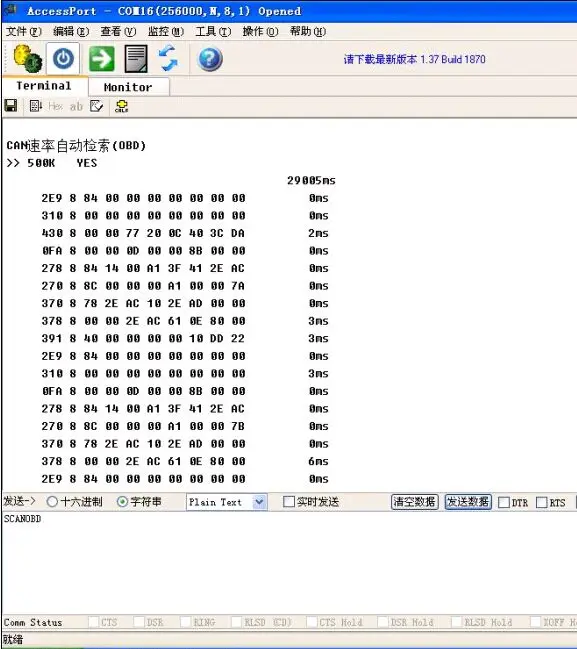

2. Расширение может данных, изображено как ISO15765 может расширение обнаружения может данных

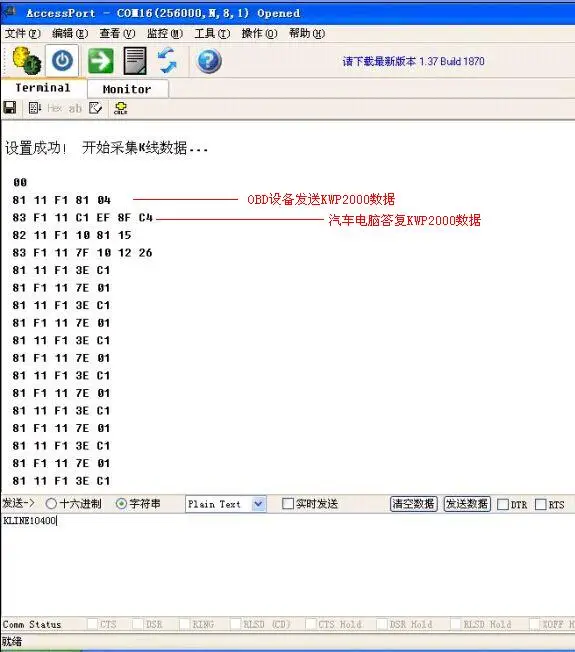

3. Перехват данных KLine, изображенный как ISO14230 KWP2000

4. Перехват данных KLine. ISO14230 KWP2000data. Предыдущими данными является процесс активации адреса 55 Скорость обнаружения KW1 KW2 KW2Take inverse70Give автомобиль, авто ReplyCCConfirmation об успешной активации!

5.KLine передача данных, ISO9141data, эти данные не kwp2000formet, с 68 6 Ainquiry 48 6BReply. Common in Jetta японская автомобильная система Mitsubishi Engine BYD ect.

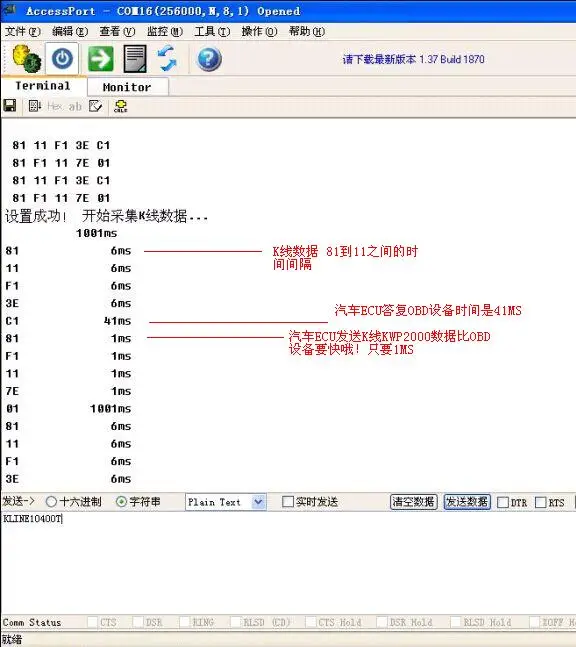

6.K-line диапазон данных интервал времени прослушивания, обозначающий интервал времени между байтами, данные кадра между временным интервалом, помогает разработчикам OBD понять точное время, написанная программа не подведёт из-за проблем с временем и проверки автомобиля.

6. Отправьте обнаруженные данные на автомобиль, проверьте правильность команды

Вот Презентация исходного кода, предоставьте все исходные коды для верхних и нижних компьютеров, без склада, полностью открытый источник не скрыт!

1. Верхний компьютерный исходный код vs2010платформа написания, обеспечивая полный инженерный код инженерной упаковки

2, STM32Source код источника оборудования одного микрокомпьютера чип, полный инженерный Полный открытый источник. Технические вопросы могут научить вас, как играть вокруг!

Ниже приводится описание операции перед обновлением программного обеспечения!

Анализатор интерфейса OBD он интегрирован. анализатор и комплексная продукция линейного анализатора, это разработка. инструменты OBDProduct, такие как Windows Lifter разблокировка устройства вождения компьютера, продукты, такие как удаленная диагностика автомобиля. функции canantical являются targetedOBDAutomatic Rate recognation и фильтрацией с двойным фильтром RateID. состояние дистанционного управления, состояние скорости транспортного средства, анализ различных условий автомобиля приносит удобство,В то же времяПоддержка одного lineCANInterception. поддержка двойной передачи trackcanata. KLine анализ, полная Презентация kwp2000agreement, протокол с одной точкой и т. Д., данные могут быть предоставлены через межбайтовые и межпакетные интервалы. запись для youKLine Protocol обеспечивает сильную поддержку данных, гарантирует стабильность разработки продукта.

Почему can-анализатор не достаточно? Согласно стандарту UDS ISO14229, различные производители автомобилей постепенно переходят к унификации из ста школ мышления друг к другу. Современные модели являются отечественными или объединенными предприятием. K линия занимает половину страны. UDS ISO14229 охватывает определение CAN и k-line.

Трудно ли линия K? Может ли это трудно? Легко ли анализ данных OBD?

Легко, K линия является измененным контрольным уровнем, серийная связь может висеть, как автомобильный номерной знак, данные OBD находится перед двумя brothers, вы спросили, не был ли я в дополнение к двум другим автобусам, это конечно, не является никакой популярностью, как J1850, Вы не утверждали, что J line, нет такой вещи, это знак модуляции ширины PWM импульса, структура боли в яйцах заканчивается к смерти! поэтому физический объем OBD очень мал, Легко читать данные, и вы можете его анализ, если вы были в средней школе, и вы знаете квадратические формулы одной переменной. Y = KX, когда вы знаете, можно ли решить Y и X Для K (как описано в видео, скорость 5 байт делится на 6 байт на 4).

Хорошо! Давайте взглянем на функциональность продукта.
