Описание
Примечание: Этот продукт содержит описание продукта, схему подключения, исходный код и так далее. Смотрите ниже.Информация о продукте
Это оборудование используется для измерения общего качества воды в быту.

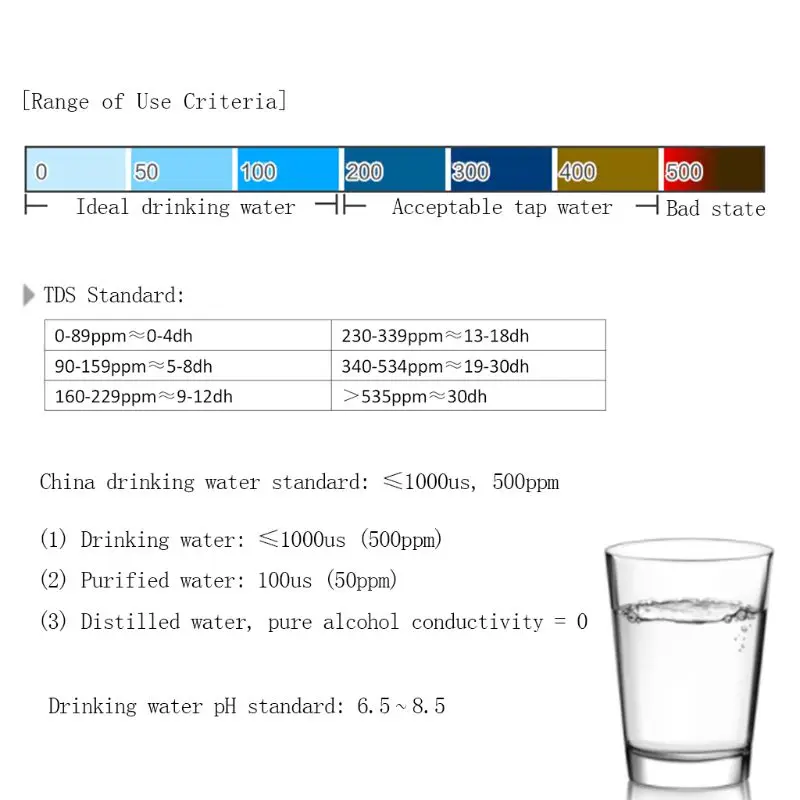

Как правило, из-под крана воды TDS находится в пределах 100 (около 90 в Шэньчжэнь) и очищенную воду в пределах 10.
Совместимый датчик TDS используется для измерения значения TDS воды. Значение TDS может отражать чистоту воды и может быть применено к испытанию качества воды в полях бытовой воды и гидропоники.
TDS (всего растворенные твердые вещества): показывает, сколько миллиграмм растворенные твердые вещества растворяются в 1 л воды. В целом, чем выше значение TDS, тем больше лизата в воде и тем больше нечистой воды. Поэтому размер TDS может быть использован в качестве одной из основы для отражения чистоты воды.
Обычно используемое TDS испытательное оборудование-Ручка TDS. Хотя он недорогой и простой в использовании, он не может передавать данные в систему управления, осуществлять долгосрочный онлайн-мониторинг и анализ качества воды. Используя специальный инструмент, хотя данные могут передаваться, точность высока, но цена очень дорогая. С этой целью мы специально ввели этот совместимый датчик TDS, который может использоваться для измерения значения TDS воды после подключения к контроллеру.
Этот продукт подключен и прост в использовании. Широкий источник напряжения 3,3 ~ 5,5 В и аналоговый выходной сигнал 0 ~ 2,3 В делают этот продукт совместимым с системой управления 5 В, 3,3 В, который можно легко использовать в готовой системе управления. Источник возбуждения используется для измерения использует сигнал переменного тока, который может эффективно предотвратить зонд поляризации, поможет вам продлить срок зонд жизнь и повысить стабильность выходной сигнал. Зонд TDS является водонепроницаемым зондом, который можно погружать в воду в течение длительного периода времени.
Изделия могут быть применены для тестирования качества воды в таких областях, как бытовых сточных вод, гидропоники и т. п. С помощью этого датчика вы можете легко сделать детектор TDS и легко проверить чистоту воды, чтобы сделать качество воды лучше.
Обратите внимание:
Зонды TDS не могут использоваться в воде выше 55 °C.
Зонд TDS не должен быть помещен слишком близко к краю контейнера, так как это повлияет на дисплей.
Головка и свинец зонда TDS являются водонепроницаемыми и могут быть погружены в воду, но интерфейс подключения и плата адаптера сигнала не являются водонепроницаемыми. Пожалуйста, обратите внимание на использование.
Особенности
1. Широкое напряжение: 3,3 ~ 5,5 В
2. Аналоговый выходной сигнал 0 ~ 2,3 В, совместим с двумя системами управления 5 В, 3,3 В
3. Источник возбуждения-сигнал переменного тока, эффективно предотвращающий поляризацию зонда
4. Водонепроницаемый зонд для длительного погружения в воду
5. Совместимость, Простота подключения, подключи и работай, пайка не требуется
Технические характеристики

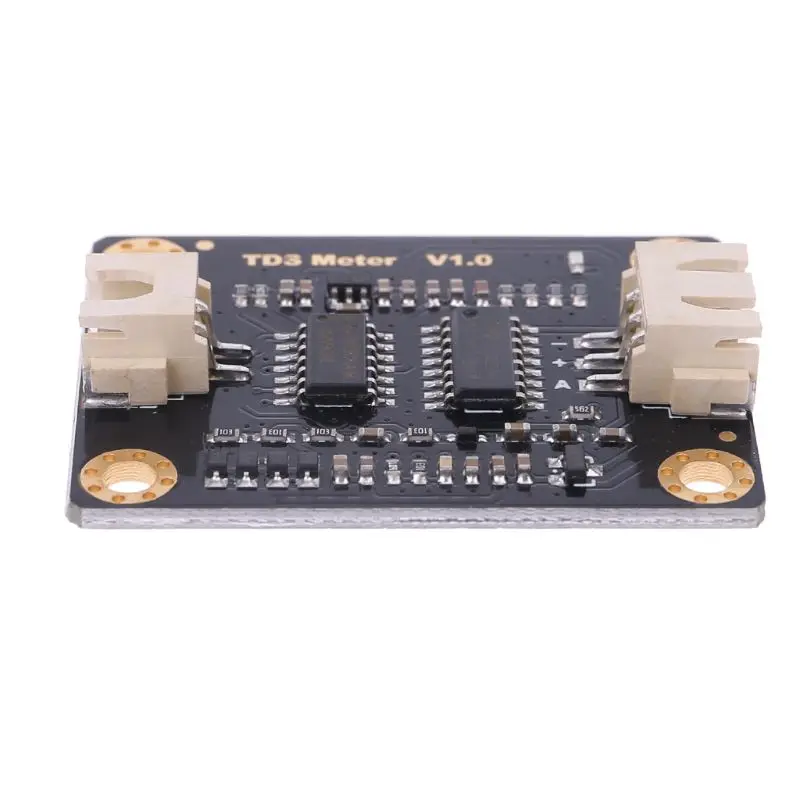

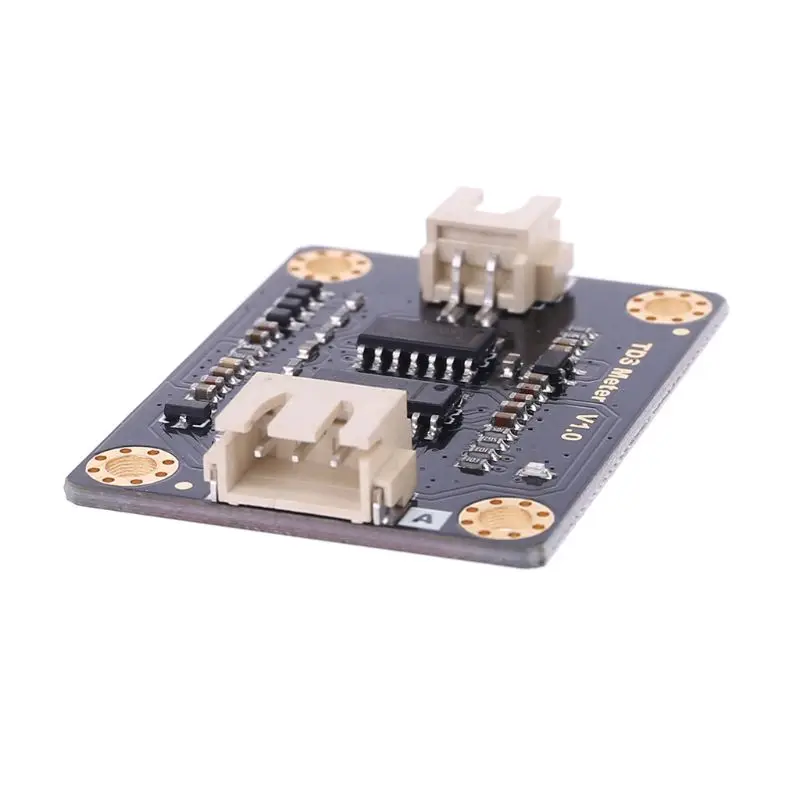

Сигнальная плата адаптера:
Входное напряжение: 3,3 ~ 5,5 В
Выходной сигнал: 0 ~ 2,3 В
Рабочий ток: 3 ~ 6 мА
Диапазон измерения TDS: 0 ~ 1000 ppm
Точность измерения TDS: ± 10% Ф. С. (25 °C)
Размер: 42*32 мм
Модуль интерфейса: XH2.54-3P
Электрод интерфейс: XH2.54-2P

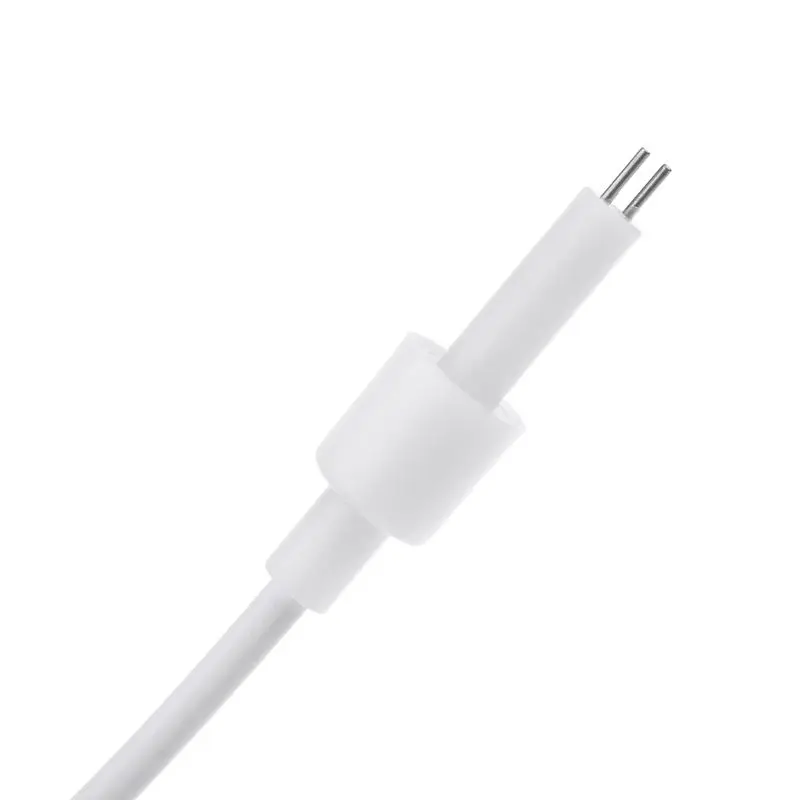

Зонд TDS:
Количество зондов: 2
Общая длина: 83 см
Интерфейс подключения: XH2.54-2P
Цвет: белый
Другое: Водонепроницаемый зонд

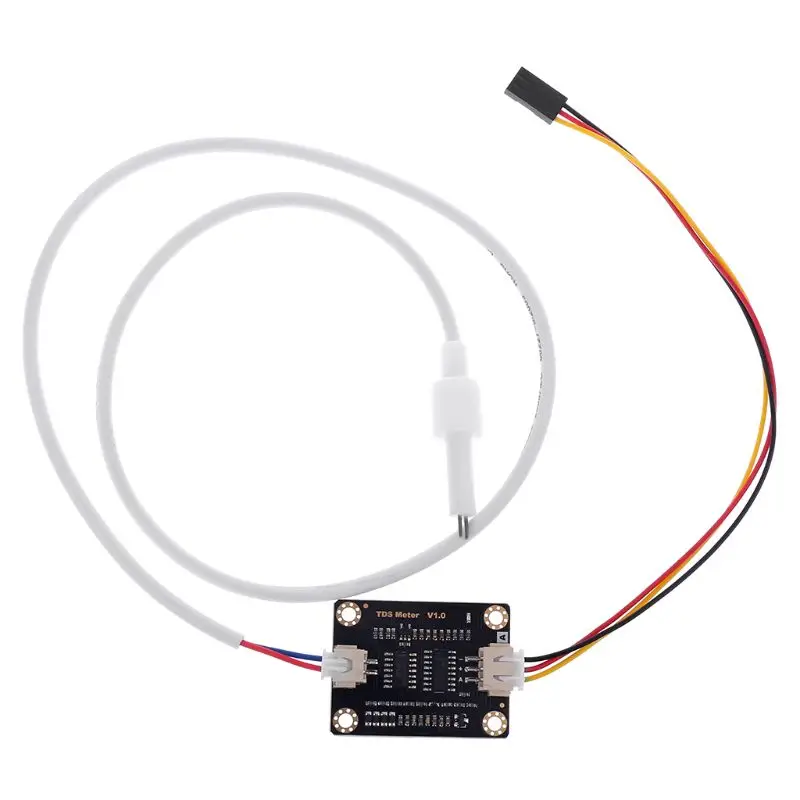

Посылка включает в себя:
1 * плата адаптера сигнала TDS
1 * Водонепроницаемый зонд TDS
1 * аналоговый датчик линии
---------------------------
Исходный код
# Определить TdsSensorPin A1
# Определить значение K 1,8/значение k = Калибратор с питанием от аккумуляторной батареи значение TDS/свои замеры, чтобы получить TDS
# Define VREF 5,0/Аналоговое эталонное напряжение (Вольт) АЦП
# Определить SCOUNT 30/сумма образца точка
Int analogBuffer [SCOUNT];/храните аналоговое значение в массиве, считывая из ADC
Int analogBufferTemp [SCOUNT];
Int analogBufferIndex = 0, copyIndex = 0;
Поплавковое усреднение = 0, tdsValue = 0, температура = 25;
Вакуум установка ()
{
Серийный. Старт (115200);
PinMode (TdsSensorPin, вход);
} Долл. США
Силы петли ()
{
Статический неподписанное длинные analogSampleTimepoint = millis ();
Если (millis ()-analogSampleTimepoint> 40U)/каждые 40 мс, ознакомьтесь с аналогового значения от АЦП
{
AnalogSampleTimepoint = millis ();
AnalogBuffer [analogBufferIndex] = analogRead (TdsSensorPin);/чтение аналогового значения и хранение в буфере
AnalogBufferIndex + +;
Если (analogBufferIndex = SCOUNT)
AnalogBufferIndex = 0;
} Долл. США
Статическая неподписанная длинная printTimepoint = millis ();
Если (millis ()-printTimepoint> 800U)
{
PrintTimepoint = millis ();
(CopyIndex = 0; copyIndex;copyindex++)>
AnalogBufferTemp [copyIndex] = analogBuffer [copyIndex];
Средняя Напряжение = getMedianNum (analogBufferTemp, SCOUNT) * (поплавок) VREF/1024,0/читать аналоговое значение более стабильным средней фильтрации алгоритм, и конвертировать в Напряжение соотношение цена/качество
Поплавок compensationCoefficient = 1,0 + 0,02 * (температура-25,0)/температурной компенсацией формула: fFinalResult (25 ^ C) = fFinalResult (ток)/(1,0 + 0,02 * (fTP-25.0);
Поплавок compensationVolatge = усреднение/Коэффициент компенсации;/компенсация температуры
TdsValue = (133,42 * compensationVolatge-255,86 * compensationVolatge + 857,39 * compensationVolatge) * 0,5 * значение K;/преобразования значение напряжения для tds соотношение цена/качество
/Серийный. Принт ("напряжение:");
/Серийный. Принт (усредненный, 2);
/Серийный. Принт ("V");
Серийный. Принт ("значение TDS:");
Серийный. Принт (tdsValue, 0);
Serial. println ("ppm");
} Долл. США
} Долл. США
Int getmedianners (int bArray [], int iFilterLen)
{
Int bTab [iFilterLen];
Для (байт i = 0; i;>
BTab [i] = bArray [i];
Int i, j, bTemp;
Для (j = 0; j <ifilterlen = ""-= "" 1; = "" j + +) = "">
{
Для (i = 0; i <ifilterlen = ""-= "" j = ""-= "" 1; = "" i + +) = "">
{
If (bTab [i]> bTab [i + 1])
{
BTemp = bTab [i];
BTab [i] = bTab [i + 1];
BTab [i + 1] = bTemp;
} Долл. США
} Долл. США
} Долл. США
If (iFilterLen & 1)> 0)
BTemp = bTab [(iFilterLen-1)/2];
Другое
BTemp = (bTab [iFilterLen/2] + bTab [iFilterLen/2-1])/2;
Возврат bTemp;
Характеристики
- Бренд
- OOTDTY
- Номер модели
- TDS Sensor
- Тип дисплея
- Цифровой
- Подсветка
- Нет
