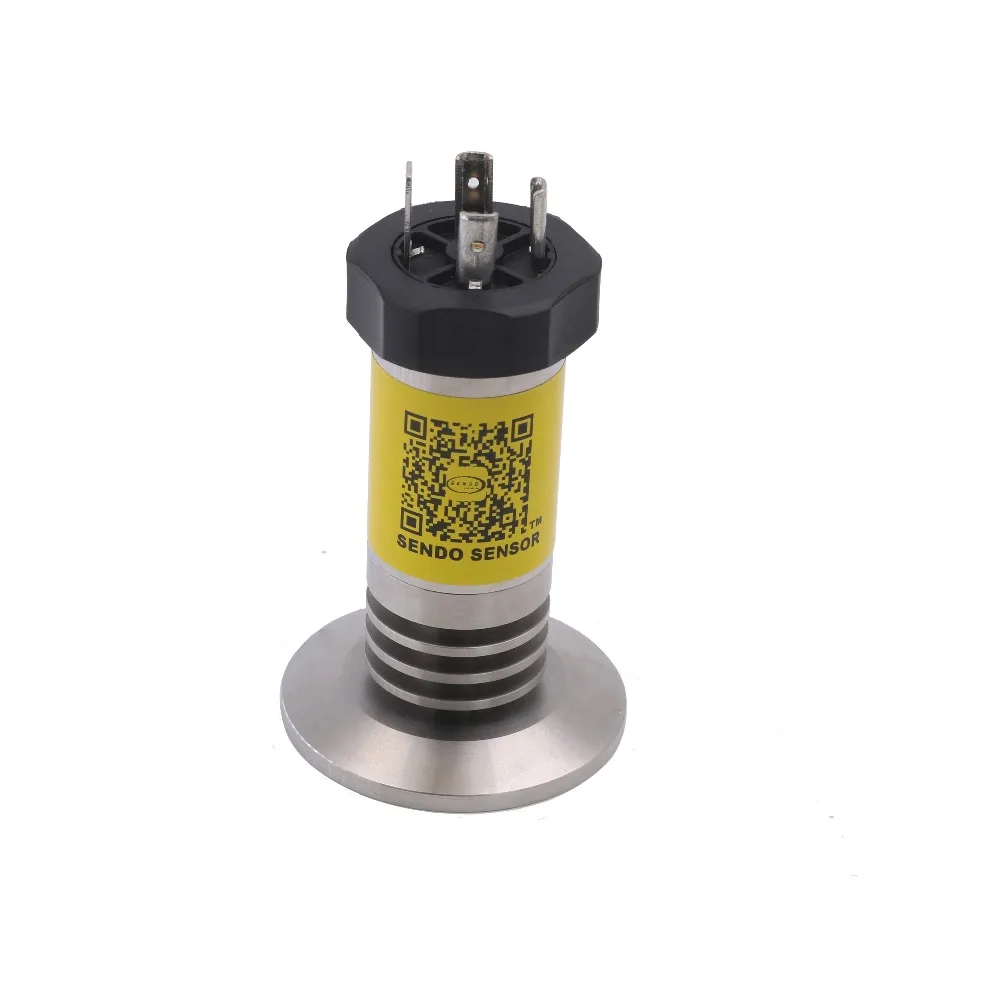

Антиблочный мембранный датчик давления, 1 1/2 в tri clamp соединение, 4 до 20мА сигнал, 12 В, 24 В, 30 в питание, диапазон от 0 до 600 фунтов/кв. дюйм

Описание

Антиблочный мембранный датчик давления, 1 1/2 в tri clamp соединение, 4 до 20мА сигнал, 12 В, 24 В, 30 в питание, диапазон от 0 до 600 фунтов/кв. дюйм

А Vailable продукты в различных сигнальных и винтовых типах

Код	Модель	Нить	Датчики давления	Стабилизатор напряжения	Сигнал
4011.5I500P20M	SS401	1,5 "(50,5 мм)	500psi датчик	9... 30Vdc	4... 20mA
4011.5I500P10V	SS401	1,5 "(50,5 мм)	500psi датчик	12... 30Vdc	0... 10 V
4011.5I500P5V	SS401	1,5 "(50,5 мм)	500psi датчик	12... 30Vdc	0... 5 V
4011.5I500P4.5V	SS401	1,5 "(50,5 мм)	500psi датчик	5Vdc	0. 5... 4,5 V
4011.5I600P20M	SS401	1,5 "(50,5 мм)	600psi датчик	9... 30Vdc	4... 20mA
4011.5I600P10V	SS401	1,5 "(50,5 мм)	600psi датчик	12... 30Vdc	0... 10 V
4011.5I600P5V	SS401	1,5 "(50,5 мм)	600psi датчик	12... 30Vdc	0... 5 V
4011.5I600P4.5	SS401	1,5 "(50,5 мм)	600psi датчик	5 в постоянного тока	0. 5... 4,5 V

FПs


Соответствия CE	Силиконовое масло	Нержавеющая сталь 316L diaphragМ

Защита от обратной полярности	Нержавеющая сталь смоченные частей	Максимальная температура 125 градусов

Описание

SS401Серия санитарный датчик давления, разработанный с пьезорезистивной сенсорной технологией, работает после пьезорезистивного эффекта, прочная изолированная конструкция с моченными частями из нержавеющей стали 316L, доступный с промышленным стандартом 1,5 "или 2" санитарные/зажимные фитинги для длительного надежного обслуживания в измерении давления или уровня или обслуживании процедур.

Серия SS401 имеет интегральное расширение охлаждения между Tri-Clamp соединением и корпусом передатчика, увеличивает температуру датчика до 125 °C. Конструкция зажима обеспечивает свободное уплотнение между технологическим соединением и диафрагмой измерения давления. Как правило, применение в пищевой промышленности, напитках или био/фармацевтических применениях, а также промышленных применениях, которые требуют изрезанного, высокой точности давления передатчика.

Технические данные

Питание	9 30Vdc
Выход сигнала	На возраст от 4 до 20mA
Давление диапазон	От 0 до 600psi
Защита от Давление	2,0 * F.
Точность	0.5% F.
Стабильность	≤0. 2% Ф. С./год
Температурный коэффициент	± 03% Ф. С./°C
Время ответа	≤4 мс (90% Ф. С.)

Условия окружающей среды

Средний Диапазон рабочих температур	-20 °C & rarr; + 125 °C
Диапазон температуры окружающей среды	-20 °C & rarr; + 80 °C
Компенсация температурный диапазон	0 °C & rarr; + 70 °C
EMC уровнем выбросов	EN 61000-6-3
EMC-иммунитет	EN 61000-6-1
Сопротивление изоляции	> 100 МОм при температуре не выше 250 V

Механические конфигурации

Давление соединение	1,5 "(50,5 мм)
Электрическое соединение	Hirschmann
Запечатывания рейтинг	IP65
Корпус	Нержавеющая сталь 304
Смоченные частей	Нержавеющая сталь 316L

Размеры

Hirschmann соединение
	D1 = 50,5 мм (1,5 дюйма)

Функциональная электрическая схема

4-20 мА (2 провода)	Pin1: + Pin питания 2: + выход
0-5 в (3 провода)	Pin1: + контактный разъем питания 2: GND Pin3: + выход
0-10 В (3 провода)	Pin1: + контактный разъем питания 2: GND Pin3: + выход
0,5-4,5 в (3 провода)	Pin1: + контактный разъем питания 2: GND Pin3: + выход
