AR9331 макетная плата модуль Openwrt учебник Маршрутизатор Wifi последовательный порт Прозрачная передача Супер RT5350

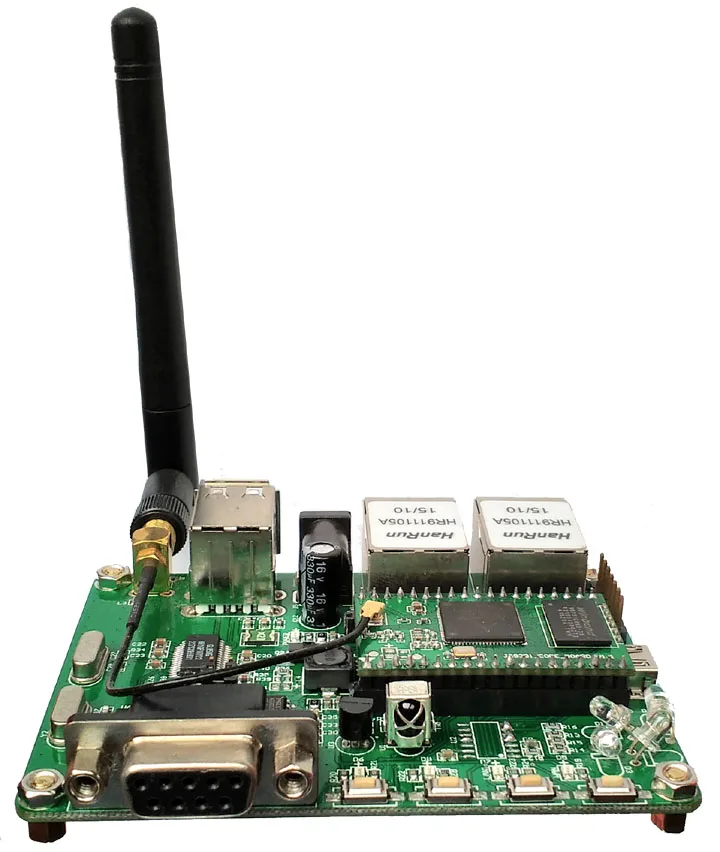

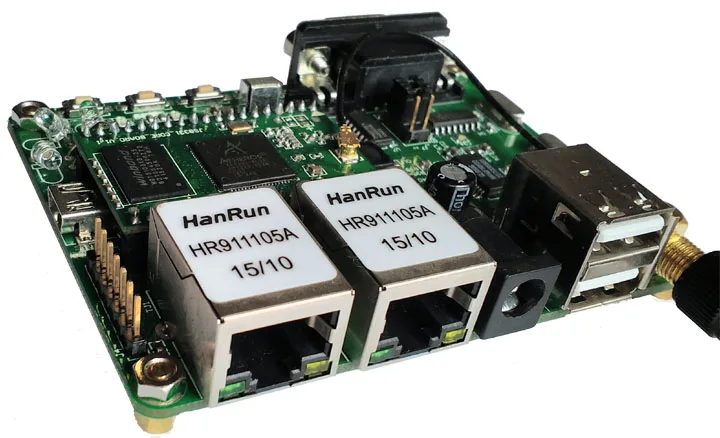

JS9331Макетная плата является основой Zhisheng electronic developmenatheros AR9331 SOCLearning and development evaluation board программы. системное применение макетной платы openwrt (linux) с открытым исходным кодом, плата имеет богатые функции, она также предоставляет embededlinuxlearning материалы, openwrtLearning материалы, это обучение embededlinux, openwrt, Интернет вещей, DIYSmart домашний шлюз, идеальный выбор ранней оценки продукта предприятия.

1)400 МГцСистемы основная частота

2)64 Мбайт DDR2 Оперативная память

3)8 Мбайт/16 Мбайт SPI флэш-память

4)802.11n 1 х 1Highest150MbpsWireless скорость передачи данных

5)2Индивидуал 100/10 MbpsAuto flippedLAN/WANEthernet порт, другие платы разработки только support1Net порт, не может осуществить функцию маршрутизатора!

6)2Стандартный интерфейс высокой скорости USB 2,0 hostInterface, поддержка USBSerial port line, USBCamera, USBMobile жесткий диск, USB 3 GNetwork card, USB слишком много беспроводных карт, etcUSBPeripheral

7)1Последовательный порт roadTTL/rs232appliance, 1 последовательный интерфейс roadusb minidecker

8)4Настраиваемый световой светильник, 4 Настраиваемые Функциональные клавиши

9)1На борту датчики температуры

10)1Способ инфракрасного приема, 1 Путь инфракрасного излучения

11)5Road unusedgpiomount (основная плата has16individualgpiomount, другие gpiomount, она была использована для других целей на макетной плате)

12)DC 5 V 2AМощность вход переменного тока, Постоянного тока3,3 V 1A выходная мощность

13)Полная машина статическое энергопотребление only0.9W, низкое тепловое значение, подходит для длительной стабильной работы.

14)Поддержка маршрутизации, AP, APClient, реле, мостовое соединение, режим monitorEqual

15)Система основана на операционной системе onlinux openwrtopen source, поддержка очень многих продвинутых приложений

Данные макетной платы, включая схему пола, схема, основная плата, посылка, схема,Руководство по запуску openwrtGetting и соответствующий исходный код.OpenwrtSource код 、Ubootimage 、Инструкции по разработке и другая богатая информация(После похвалы покупателя, его также можно получить в клиентской службе для freeAR9331Qualcomm factorySDK, SDKIncludeAR9331High pass Общая схема платы и общая информация о boardpcworking!)。Ниже isjs9331 список поддерживающих материалов макетной платы, в опорных материалах, в дополнение к предоставлению полной информации о макетной плате, мы также предоставляем дополнительные учебные материалы для ваших покупателей.

Ниже находится 《 js9331 руководство пользователя макетной платы 》.《 JS9331Development boardopenwrtIntroductory курс 》 каталог скриншоты

Макетная плата новая версияOpenWrt LEDE, Ниже приведен скриншот конфигурации системы китайского интерфейса

Ниже «Создание беспроводного музыкального плеера» скриншот эксперимента, принцип заключается в использовании мобильных phonesAPPControl development board driveUSBsound cardВоспроизводите музыку 。

Приобретайте подходящие продукты в нашей звуковой карте storeusbТак что мы можем сделать эксперимент 。

На рисунке ниже показан эксперимент по набору номера интернет-телефона к мобильному телефону. Скриншоты вызова. Макетная плата и мобильный телефон могут быть осуществлены, или связь между макетной платой и макетной платой.

Приобретайте подходящие продукты в нашей звуковой карте storeusbТак что мы можем сделать эксперимент 。

Ниже «удаленный мониторинг с прикрепленной Камерой» скриншот экспериментальных результатов, используйте ofJS9331Development board и supportingUSBHD camera для передачи видео,Покупка подходящих продуктов в нашем магазине usbcameraТак что мы можем сделать эксперимент.

Ниже "Инфракрасный прием и отправка теста" скриншот тестового результата эксперимента. utilizeJS9331Development board с инфракрасным пультом дистанционного управления лампа может осуществить эксперимент.
