Arduino I2C бесконтактных ИК Температура Сенсор зонд бесконтактный инфракрасный датчик температуры MLX90614-DCI

Описание

Мы можем разделить измерение температуры на два типа: контакт и бесконтактный. Измерение контакта может только точно измерять температуру, когда испытательный предмет и датчик достигают теплового баланса. Это может значить более длительное время отклика и считывание неточностей, смещенных температурой окружающей среды. В отличие от этого Бесконтактное измерение использует инфракрасное излучение для измерения температуры и не требует прямого касания. Кроме того, этот метод измерения можно считывать быстро и точно.

В последние годы неконтактные методы измерения были использованы для медицинского, мониторинга окружающей среды, домашней автоматизации, автомобильных электронных, аэрокосмических и военных применений.

Наш последний инфракрасный модуль измерения температуры является MLX90614. Этот модуль измеряет температуру поверхности путем обнаружения инфракрасного энергия излучения и волны распространения. Датчик Температуры ИК состоит из оптической системы, фотоэлектрический детектор, усилитель, обработки сигнала и выходного модуля. Оптическая система собирает инфракрасное излучение в своей области зрения и инфракрасная энергия излучения преобразуется в соответствующие электрические сигналы при конвертации на фотоэлектрический детектор. После обработки усилителем и устройство обработки данных сигнала сигнал преобразуется в значение температуры. MLX90614 самокалибрующийся и имеет низкий уровень шума встроенный усилитель в чипе обработки сигнала. Чип сам по себе это 17-АЦП и DSP устройства, предоставляя точные и надежные результаты.

Благодаря небольшому полю обзора (FOV = 5 °), больше подходит для промышленных применений, где расстояние обнаружения может быть длиннее.

Технические характеристики

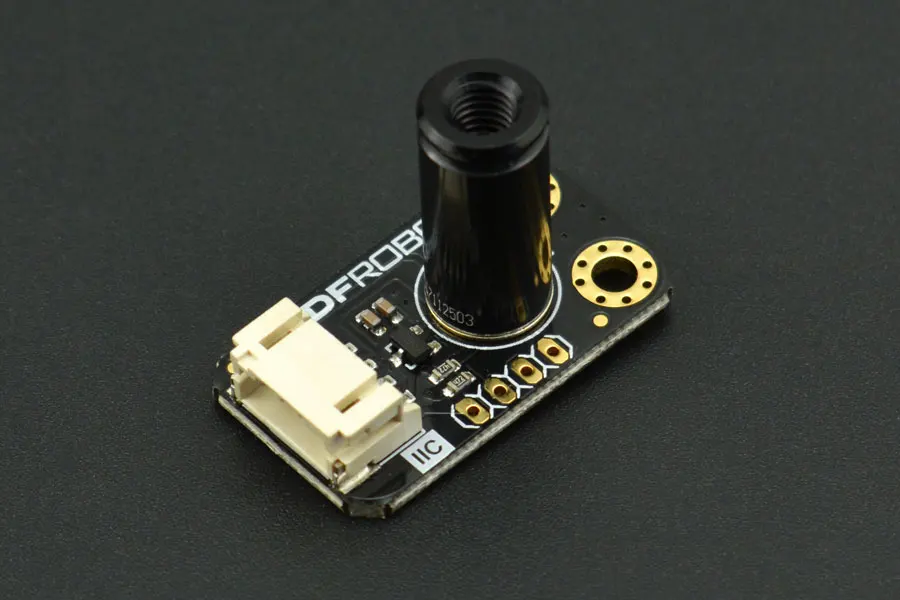

Модель: MLX90614-DCI
Рабочее напряжение: 3,3 V-5 V
Рабочий ток: 1.2mA
Температура: от-70,01 °C до + 270℃, (разрешение 0,01 ℃)
Тип интерфейса: I2C

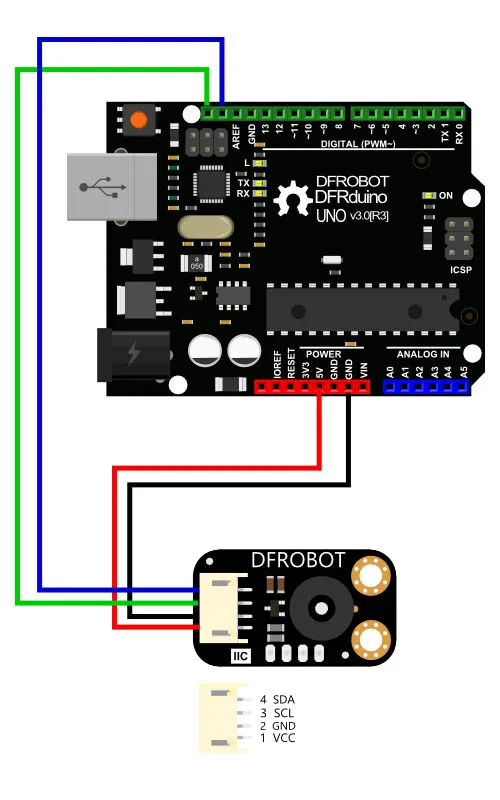

Последовательная линия интерфейса: VCC, GND, SCL, SDA
Угол обзора: 5 °
Размеры: 31,5*18 мм/1,24x0,7 дюймов
Вес: 15 г

Упаковочный лист

Гравитация: ipc Бесконтактный ИК датчик температуры x1
JST PH2.0 4-контактный кабель x1
