Описание
Макетная плата введение

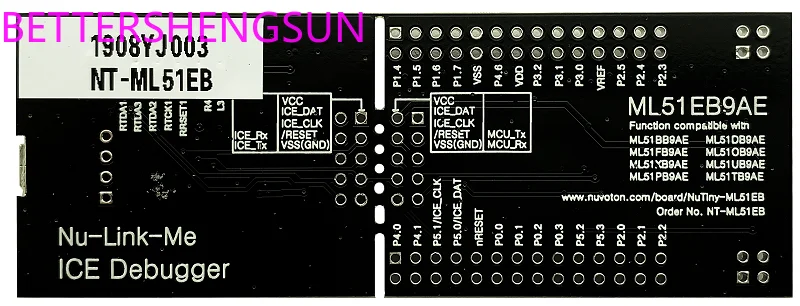

NuTiny-ML51EB состоит из двух частей, NuMicro®Основная плата микроконтроллера 8051 ML51EB9AE и Nu-Link-Me. Пользователи могут разработать, записывать и проверять приложения с помощью этой платы разработки.
Основная плата управления NuTiny-ML51EB имеет расширенный интерфейс со всеми ножками ML51EB9AE, и гибкий дизайн источника питания для облегчения разработки с различными интерфейсными устройствами.
Устройство Nu-Link-Me записи и отладки может записывать и отлаживать через интерфейс SWD. Nu-Link-Me поддерживает функцию виртуального последовательного порта и может выводить сообщения в окно терминала.
| Особенности из макетная плата | |||||
| Используется NuMicro 8051 & nbsp.ML51EB9AEМикроконтроллер вниз Совместим с: | |||||
| - | ML51UB9AE | ||||
| - | ML51XB9AE | ||||
| - | ML51OB9AE | ||||
| - | ML51FB9AE | ||||
| - | ML51DB9AE | ||||
| - | ML51BB9AE | ||||
| ML51PC0AE полный удлинение ноги интерфейс | |||||
| Гибкое Электропитание дизайн | |||||
| - | VDD внешний Вход Интерфейс | ||||
| - | Ледяной USB порт Nu-Link-Me | ||||
| С Nu-Link-Me debugger, вы можете поддерживать | |||||
| - | Онлайн сжигание и отладка через интерфейс SWD | ||||
| - | Виртуальный последовательный Порты и разъёмы Функция | ||||
| Краткое руководство | |||||
| 1. | Пожалуйста, подтвердите, что на вашем компьютере установлена по крайней мере одна среда разработки: | ||||
| - | KEIL C51 | ||||
| - | Дно EW8051 | ||||
| 2. | Запрос нагрузки и Установка последней версии NUVoton Nu-шарнирный механизм в соответствии с используемой среды разработки. При установке проверьте и установите Nu-Link USB драйвер. | ||||
| - | Пожалуйста, установите с помощью Keil C51Nu-Link_Keil_Driver | ||||
| - | Отправьте письмоNu-Link_IAR_Driver | ||||
| 3. | Загрузите и разложите пакет поддержки макетной платы (BSP) согласно используемой среде разработки. | ||||
| - | С помощью Keil C51Пожалуйста,СкачатьML51_Series_BSP_Keil | ||||
| - | Применение раунд EW8051Пожалуйста,Скачать ML51_Series_BSP_IAR | ||||
| 4. | Аппаратные средства эрекции | ||||
| (1) точка Nu-Link2-Me VCOM до 1 и переключаться на включение для запуска функции виртуального последовательного порта (VCOM). | |||||
 | |||||
| И (2) Подключение макетной платы ICE USB порт и компьютера конец USB порт через USB линии передачи. | |||||
 | |||||
| (3) Найдите Nuvoton Virtual Com port в менеджере устройств. | |||||
 | |||||
| 5. | Используя проект шаблонов в качестве примера, найдите проект шаблонов в отдельных BSP, используя различные среды разработки. | ||||
| Применение под Keil C51 | |||||
| - | ML51_Series_BSP_Keil_V1.XX | ||||
| - | Пример код | ||||
| - | Шаблон | ||||
| - | Project_temp | ||||
| -. KEIL | |||||
| Б/у под раунд EW8051 | |||||
| - | ML51_Series_BSP_IAR_V1.XX | ||||
| - | Пример код | ||||
| - | Шаблон | ||||
| - | Project_temp | ||||
| -. Дно | |||||
| 6. | Откройте и выполните проекты. См. Руководство пользователя для выполнения проектов в отдельных средах разработки. | ||||
| 7. | Пользователи могут увидеть следующие результаты в окне терминала: | ||||
 | |||||
