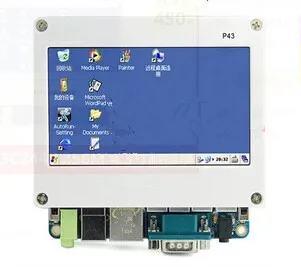

ARM9 Mini2440 макетная плата 256M NandFlash S3C2440+ 4,3 дюймовый TFT lcd резистивный сенсорный модуль

Описание

ARM9 Mini2440 макетная плата

Введение

Mini2440-это действительно дешевая практичная макетная плата arm9. В нем используется микропроцессор samsung S3C2440, а также профессиональная стабильность чипа питания ядра процессора и сброса чипа для обеспечения стабильности работы системы. Mini2440 PCB с тяжелым золотом процесс четырехслойной печатной платы дизайн, профессиональная изометрическая маршрутизация для обеспечения целостности сигнала основных сигнальных линий, используются в производстве SMT машин, массового производства; все фабрики проходят строгий контроль качества, с очень подробным руководством, Может быстро помочь вам овладевать встроенным Linux и wince процессом разработки, если есть язык C на основе общего 2 недели может быть начат.

Мы считаем, что Встроенная плата развития-это не только часть, которую можно увидеть "освещенные СВЕТОДИОДНЫЙ свет или ЖК-печатная плата, если вы дадите ей богатое встроенное программное обеспечение, все может быть еще более захватывающим, даже может быть возрожденным. Поэтому мы постоянно обновляемся и разрабатываем встроенное программное обеспечение, мы искренне любим встроенную систему причиной, и сохраняем эту страсть и стремление к совершенству, В настоящее время мы предоставляем Linux и windows CE 5,0/6,0 системы, их соответствующий загрузчик и BSP 100% открыты, любой человек может бесплатно на нашем веб-сайте Скачать

Особенности

(1) Первая внутренняя 2440 макетная плата (Linux-2.6.31) была широко поддерживается Linux (с начала Mini2440, Linux был официально добавлен в официальное ядро)

(2) первый в Linux поддерживает универсальную USB камеру 2440 макетную плату (Похожие продукты до сих пор в использовании почти вымерли, плохой эффект от съемки камеры Vimicro, и нет приложения графического интерфейса)

(3) Во-первых, единого по стандарту EABI крест компилятор макетная плата (аналогичные товары по-прежнему используются для того, чтобы свести в единое целое различные версии компилятора поддержки, что приводит к низким коэффициентом полезного действия в области развития, и не способствует новичкам осваивать)

(4) первый, чтобы предоставить полный BSP (на основе linux-2.6.29 (Linux-2.6.32.2) и windows CE 5,0/6,0) Совет по развитию, и полностью оснащен графическим интерфейсом и практическим применением (части оборудования аналогичной продукции просто украшение и все еще воровство дружественной руки ранней командной линии тестовый код)

(5) первый для поддержки. NET 3,5 и 2440 макетной платы (2009 октября, выпуск выпущен WindowsCE 6 патч 3)

(6) первый абзац может позволить пользователям без программирования, может быть бесплатной и легкой настройкой Windows CE boot screen development board, И через 10 секунд система запуска скорости (Похожие продукты системы Windows CE время запуска в 30 секунд или даже 70 секунд)

(7) Первая идеальная поддержка обновлений USB программиста, SVM yaffs2) Linux и windows CE 5,0/6,0 макетная плата, и поддерживает всю часть NAND flash backup на ПК, действительно подходит для серийного производства (у аналогичной продукции нет функции резервного копирования)

(8) первая разработка графического интерфейса WinCE/Linux может быть использована для предварительного просмотра и фотосъемки макетной платы камеры CMOS (этот же продукт не является этой функцией)

(9) первый открыть все исходные коды BSP (включая Linux и WindowsCE) макетной платы (полный BSP позволяет новичкам узнать больше о нижней части, так что реальное развитие людей, которым нужно только сфокусироваться на верхней части приложения)

(10) первое ядро (включая Linux и wince) также поддерживает большие страницы и page NAND flash development board, поэтому новые и старые клиенты могут наслаждаться новейшим программным обеспечением, и использовать то же самое (аналогичный товар без характеристик)

(11) в первых WindowsCE и Linux через простой и интуитивно понятный графический интерфейс, вы можете настроить различные программы для автоматического запуска платы развития (один и тот же продукт не является этой функцией)

(12) Mini2440 был высоко оценен и признан многими клиентами

Аппаратная конфигурация

1 процессор (cpu): SAMSUNG S3C2440 (ядро ARM920T с MMC, максимальная частота 532 МГц)

2 памяти (SDRAM): 64 Мбайт

3 флэш-память:256 м Nand флэш-память+ 2 M Nor Flash (установлен биос)(Если нужно 1 Гб NandFlash, пожалуйста, купите по другой ссылке)

4 ЖК-дисплей Поддержка

Бортовой интегрированный 4-проводной резистивный сенсорный экран интерфейс, может быть непосредственно связан с четыре провода резистивный сенсорный экран

Поддержка черного и белого, 4 уровня серого, 16 уровня серого, 256 цветов, 4096 цветов STN ЖК-экран, размер от 3,5 до 12,1 дюймов, разрешение экрана может достигать 1024x768 пикселей;

Поддержка черного и белого, 4 уровня серого, 16 уровня серого, 256 цвета, 64 к цвета, настоящий цветной TFT ЖК-экран, размер от 3,5 до 12,1 дюймов, разрешение экрана может достигать 1024x768 пикселей;

Стандартная конфигурация для домашнего W35 256 K цветной 240x320/3,5 дюймовый TFT цветной ЖК-экран, сенсорный экран;

На доске, источник питания 12В интерфейс может поставляться с холодным катодом (CCFL) 12 V Модуль подсветки (инвертирующий) Большие размеры на тонкопленочных транзисторах на тонкоплёночных транзисторах ЖК-дисплей.

5 usb-порта: 1 основной usb-интерфейс 1 USB slave интерфейс

6 Аудио: 1 дорожный стерео аудио выходной интерфейс (3,5 мм интерфейс), 1 дорожный Микрофон интерфейс

7 сеть (LAN): 1 100 м Ethernet RJ-45 порт (карта DM9000)

8 SD/MMC карты: 1 SD/MMC интерфейс карты памяти

9 камера: приводит к ЦП все внутренние камеры сигнала pin

10 последовательный порт (UART): 3 последовательных порта s, COM0 для интерфейса DB9 RS232 (также приводит к интерфейсу ttl), COM2 и COM3 для расстояния 2,0 мм

11 Jtag: стандартный интерфейс JTAG (расстояние 2,0 мм)

12 клавиш (кнопки): 6 ключей пользователей

13 светодиодов: 4 пользовательских лампы

14 устройство igc (шина igc): AT24C08

15 AD Вход: регулируемый резистор AD входной тест

16 ШИМ контрольный зуммер: ШИМ контрольный зуммер

17 часов реального времени (RTC): Встроенные часы в режиме реального времени, с резервной литиевой батареей

18 расширенный интерфейс (расширение): 1 34pin 2,0 мм GPIO интерфейс; 1 40pin 2,0 мм Интерфейс системной шины

19 Источник питания: 5 V вход питания

20 размер (размеры): 100x100 мм

21 поддержка операционной системы (поддержка ОС)

-Linux2.6.32 + Qtopia2.2.0 + QTE4.6.3

-5,0/Wince.net WindowsCE. NET 6

-Тестовый код для неоперационной системы (который может использоваться в H-JATG одношаговом режиме).

-UCos2 базовая система

Пластина Слои

Mini2440 разработан в соответствии с помощью 4 из шельфового пласта; вырез лодочкой; много проектов, которые были встроены в продукт в качестве основного контроля холодильного агрегата по mini2440:

Банк машина организации очереди

Наружный светодиодный дисплей

Очиститель воздуха

Bluetooth цифровых носителях рекламы

-Отель навигационная панель

Жидкокристаллическое устройство оценки

И т. д.

Отгрузочная ведомость

1 * Mini2440 макетная плата (256 м NandFlash)

1*4,3 дюймовый сенсорный ЖК-экран

1 * DB9 последовательная линия

1 * USB кабель

1 * сетевая линия

1*5 V Мощность адаптер

Системы(Пожалуйста, выберите и укажите при покупке)

Linux

WindowsCE 6,0
