ASCO G551H401 EFG551H401 1/" Пилот управляемый тип катушки Алюминиевый корпус электромагнитный клапан

Описание

ASCO G551H401 EFG551H401 1/4 "Пилот управляемый тип катушки Алюминиевый корпус электромагнитный клапан

Особенности

1. Моностабильные золотниковые клапаны имеют TüV EXIDA сертифицированные IEC 61508 функциональные данные безопасности и могут быть использованы до SIL 4 (551/TüV)-SIL 3 (552-553/EXIDA)

2. Золотниковые клапаны имеют резьбовые соединения портов и стиль "NAMUR" интерфейс

3. Тот же Золотниковый клапан может быть адаптирован для 3/2 NC или 5/2 функции для контроля двойного действия и Одиночного Действия приводов

4. Все Выхлопные порты этого золотистого клапана соединяются, обеспечивая лучшую защиту окружающей среды, особенно рекомендуется для чувствительных зон, таких как чистые помещения, и применения в фармацевтических и пищевой промышленности

5. Клапан обеспечивает защиту окружающей среды от попадания жидкостей, пыли или любых других посторонних веществ (экологически защищенная конструкция)

6. Можно внешне пилотировать (внешняя воздушная пилотная Поставка) для преобразования клапана в нулевую минимальную работу, переворачивая прокладку

7. СОЛЕНОИДНЫЕ клапаны удовлетворяют всем соответствующим требованиям ЕС

Общие

Различное давление: 2-10 бар (1 бар = 100 кПа)
Расход (Qv при 6 бар): 1/4 = 700 л/мин
3/8-1/2 = 3000 л/мин
Материалы, контактирующие с жидкостью:
Корпус: алюминий, черный анодированный
Торцевая крышка (пружина): Стеклонаполненный Па
Интерфейсные пластины: заполненный стеклом PA
Внутренние части золотникового клапана: Zamak, нержавеющая сталь, (POM), алюминий
Внутренние части пилота: см. Специальные страницы каталогов соленоида
Наконечники пилота: алюминий
Сердечник трубки: нержавеющая сталь
Сердечник и шлейф: нержавеющая сталь
Пружина сердечника: нержавеющая сталь
Уплотнения: бутадиен-нитрильный каучук
Верхний диск: Полиамид (PA)
Держатель диска: POM
Картридж (низкая мощность): сварной, без упаковки AISI 430
Сиденье: цинковый сплав
Вкладыш для сидения: POM
Затенение катушки: Медь
Кольца Райдера (низкая мощность): PTFE

Дополнительные опции

1. Клапаны настроены для внешней пилотной подачи воздуха, TPL 20547
2. Другие резьбы трубы доступны по запросу
3. Ex mb/mD (Префикс "PV") соленоид может быть поставлен с различной длиной кабеля
4. Соответствие "UL", "CSA" и другие местные утверждения доступны по запросу.
5. Соответствие "UL", "CSA" и другие местные утверждения доступны по запросу.
6. 1/2 "NPT (Префикс" T ") и M20 x 1,5 (Префикс" ET ") трубопровода (алюминий или 316 SS доступны для стального электромагнитного корпуса

7. Набор крепежных винтов из нержавеющей стали, каталожный номер: 97802212 (серия 551)

8. Комплект из двух выхлопных редукторов, G1/8, каталожный номер: 88100344 (серия 551)

Установка

1. Многоязычные инструкции по установке включены в вач клапан
2. СОЛЕНОИДНЫЕ клапаны могут быть установлены в любом положении без воздействия на работу
3. 3/2 NC-5/2 Шпульный клапан поставляется с двумя интерфейсными пластинами с NAMUR сопрягающимися поверхностями. В зависимости от функции (3/2 NC или 5/2), поместите одну из двух пластин на корпус клапана катушки перед установкой на привод

4. Не подсоединяйте подачу давления к выходному порту 3. Конструкция "экологически защищенная" не адаптирована для каких-либо функций. Свяжитесь с нами для функции, доступной в определенной версии

5. Штифт дюбеля (при необходимости), болты и прокладки стандартные поставляются
6. IEC 61508 функциональная безопасность (суффикс SL), допустимый диапазон температур: от-40 °C до + 60 °C. Для возможности поломки свяжитесь с нами

7. Необходимо подключить трубы или фитинги к выходным портам для защиты внутренних частей золотникового клапана и его пневматического оператора, если используется снаружи или в суровых условиях (пыль, жидкости и т. д.)

8. Идентификатор соединения с резьбой: 8 = NPT (ANSI 1.20.3); G = G (ISO 228/1)

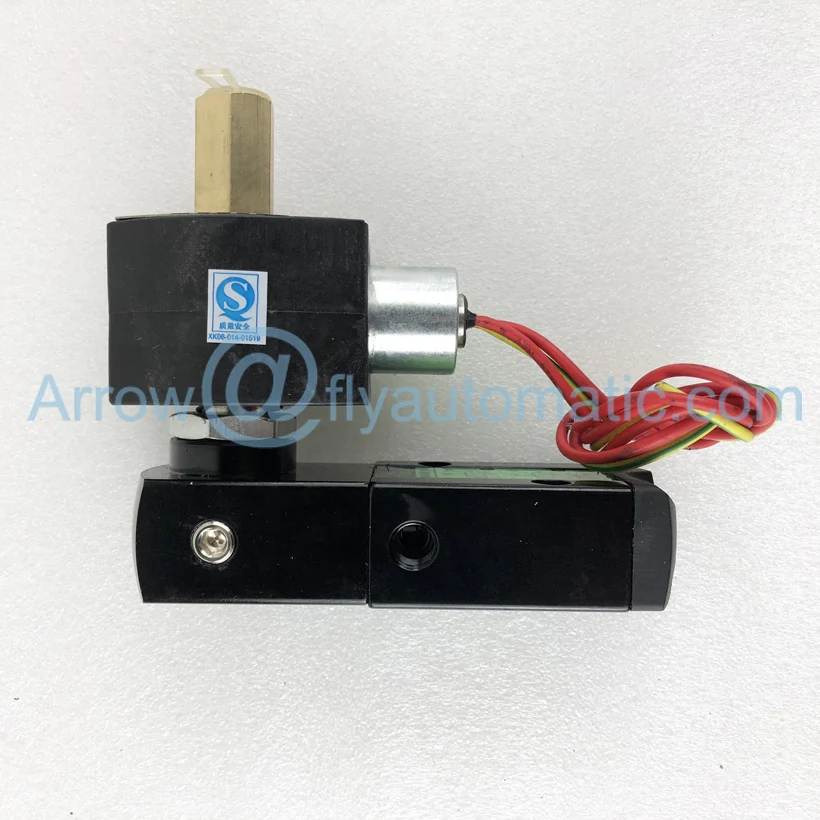

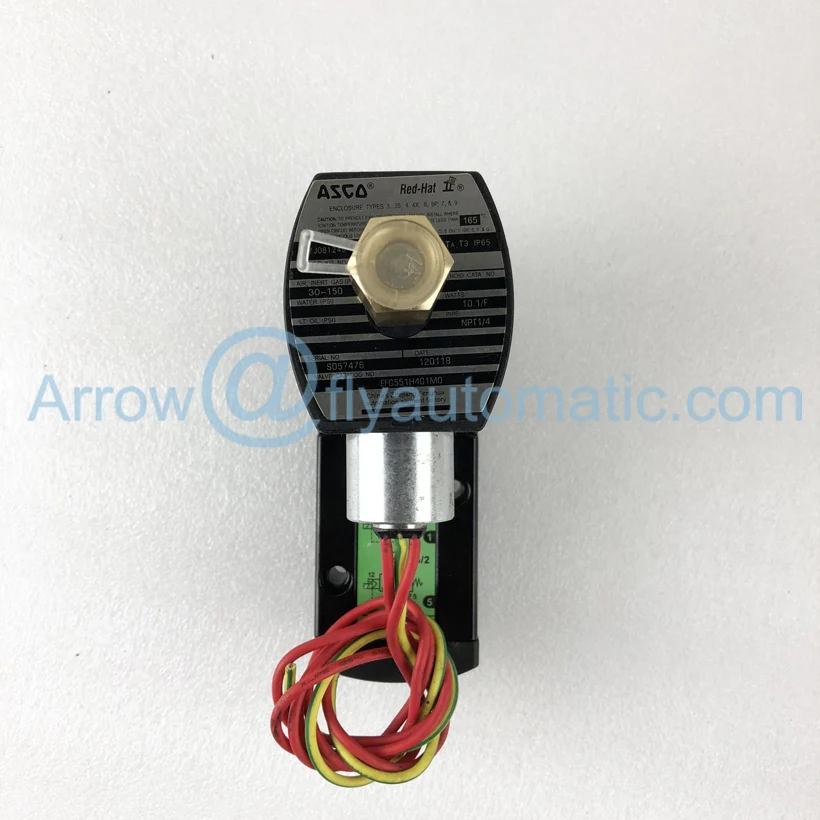

Показано на фотографии
