Описание
Технические параметры
Рабочее напряжение питания: 8-35VDC непрерывное
Максимальный рабочий ток: 12V120MA, 24V60MA
Входное напряжение переменного тока: фазовое Напряжение 30 ~ 300 В переменного тока RMS
Входная частота переменного тока: 5-70 Гц (напряжение ≥30 в)
Выход реле управления: 3A/30VDC
Рабочая температура окружающей среды:-20TO70 °C
Температура среды хранения:-40 до 80 ℃
Обзор: материнская плата

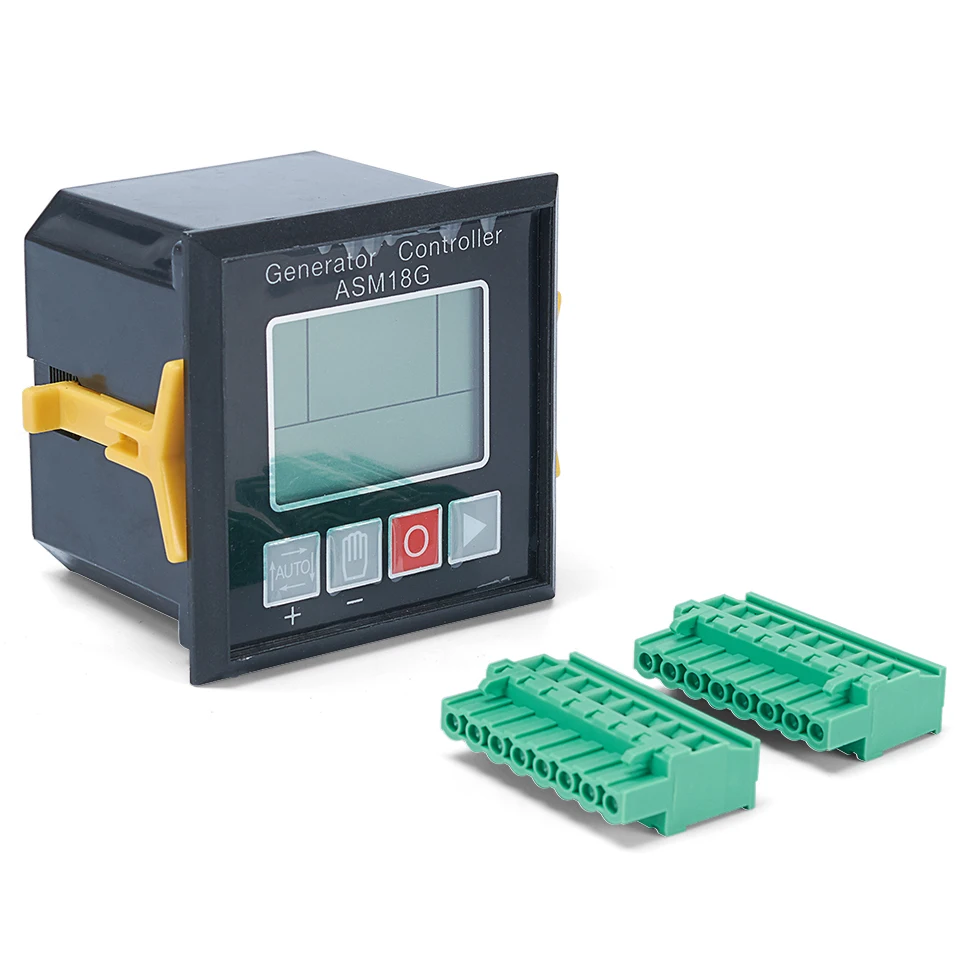

ASM18G-автоматический модуль управления и защиты для генераторных установок. Ручной или автоматический режим управления можно выбрать через клавиши на панели модуля. В ручном режиме генератор можно запускать и останавливать вручную через клавиши на панели. В автоматическом режиме его можно Автоматически запускать и останавливать с помощью заданного пульта дистанционного управления на переключателе генератора входного сигнала. Модуль использует ЖК-дисплей для отображения рабочего состояния и рабочих параметров генератора.
Основные функции
1. Описание индикатора
Использование микропроцессора в качестве ядра;
Гибкая настройка параметров защиты работы через клавиши панели и ЖК-дисплей;
Измерения показывают такие параметры, как частота генератора и напряжение, напряжение батареи, скорость двигателя, температура воды, давление масла, количество мазута и время работы;
Пять релейных выходов, за исключением фиксированного топливного клапана и пускового выхода, другие три могут быть настроены пользователем;
Три самостоятельных цифровых входа
Три аналоговых входа для подключения датчиков температуры воды, давления масла и количества масла соответственно;
Опциональный контрольный сигнал переключателя питания ATS может сохранить переключатель ATS и снизить общую стоимость системы;
Дополнительный сигнал контроля скорости холостого хода и сигнал контроля скорости могут быть применены к электронным и механическим двигателям управления скоростью;
Опционные сигналы предварительного нагрева и сигнала тревоги;
Встроенные несколько типов датчиков давления масла и температуры для пользователей на выбор;
Встроенный порт связи, настройка параметров может быть выполнена через usb-порт ПК;
Поддержка протокола связи MODBUS, опциональный модуль связи 485, может быть удаленно отслежен через ПК;
Подключаемый быстро подключаемый терминал, проводка, перемещение, ремонт и замена быстрее и удобнее;
Высокая выдерживаемая конструкция напряжения, выдерживает перенапряжение напряжения, вызванное зарядным устройством, работает более надежно;
